수변전실 변압기 온도 관리에서 먼저 볼 것은 인터넷에 떠도는 하나의 공통 온도 숫자가 아니라 해당 변압기의 명판, 온도계 종류, 제조사 운전·경보 지침입니다. 측정 위치와 센서 종류, 부하, 주변 온도에 따라 숫자의 의미가 달라지므로, 절연 등급만 보고 경보값이나 정지값을 정하면 안 됩니다. 여름철에는 온도 추세와 부하, 냉각·환기 설비 상태를 함께 확인하고, 이상 시에는 충전부에 접근하거나 배전반 문을 임의로 열지 말고 전기안전관리자의 절차에 따라 대응해야 합니다.
아래 내용은 일반적인 점검 방향입니다. 실제 운전 한계와 조치값은 설비별 승인 도면·제조사 매뉴얼·보호계전 및 온도감시장치 설정, 사업장 작업절차를 우선 적용하세요. 전기설비 작업은 자격과 권한을 갖춘 담당자가 위험성 평가와 안전조치를 거쳐 수행해야 합니다.
목차
변압기 온도 관리 기준은 어디서 확인할까
변압기에는 유온계, 권선온도계, 내장 센서와 표시장치 등 여러 온도 감시 방식이 있습니다. 계기 숫자가 같아 보여도 측정 대상이 다를 수 있습니다. 우선 명판과 도면에서 제조사, 형식, 정격, 냉각 방식, 온도 감시 장치의 종류를 확인하고, 해당 기기의 운전 설명서에서 정상 운전 범위와 경보·차단 설정의 의미를 확인하세요.
절연물의 열적 등급은 설계와 절연 시스템의 특성을 나타내는 값이지, 모든 설치 현장에 그대로 적용하는 운전 목표나 표면 온도 한계가 아닙니다. 주변 온도와 부하 상태, 센서의 위치 및 정확도, 냉각 방식에 따라 판단이 달라질 수 있습니다. 따라서 “몰드식은 몇 도까지 괜찮다”처럼 종류만으로 운전 허용값을 정하거나, 다른 현장의 경보값을 그대로 가져오지 않는 것이 중요합니다.
점검표에는 측정 시각, 측정 지점과 계기, 당시 부하나 전류 표시, 주변 환경, 팬·환기 상태, 경보 여부를 함께 적으면 추세를 비교하기 쉽습니다. 단일 숫자만 기록하는 것보다 같은 조건에서의 변화와 평소 대비 급격한 상승을 보는 편이 현장 판단에 도움이 됩니다. 온도계나 센서의 정상 여부가 의심되면 임의로 보정하지 말고 점검 권한이 있는 담당자에게 확인을 요청하세요.
관련 기준은 설비와 시설 용도에 따라 다릅니다. 예를 들어 교육부의 「교육시설의 안전·유지관리기준」은 교육시설 범위에서 변압기 발열 등으로 실온 상승 우려가 있는 경우 환기구멍이나 환기장치 등을 두도록 규정합니다. 이는 모든 수변전실에 공통으로 적용되는 온도 수치표가 아닙니다. 해당 현장에 적용되는 법령·기술기준과 설계도서를 별도로 확인해야 합니다.

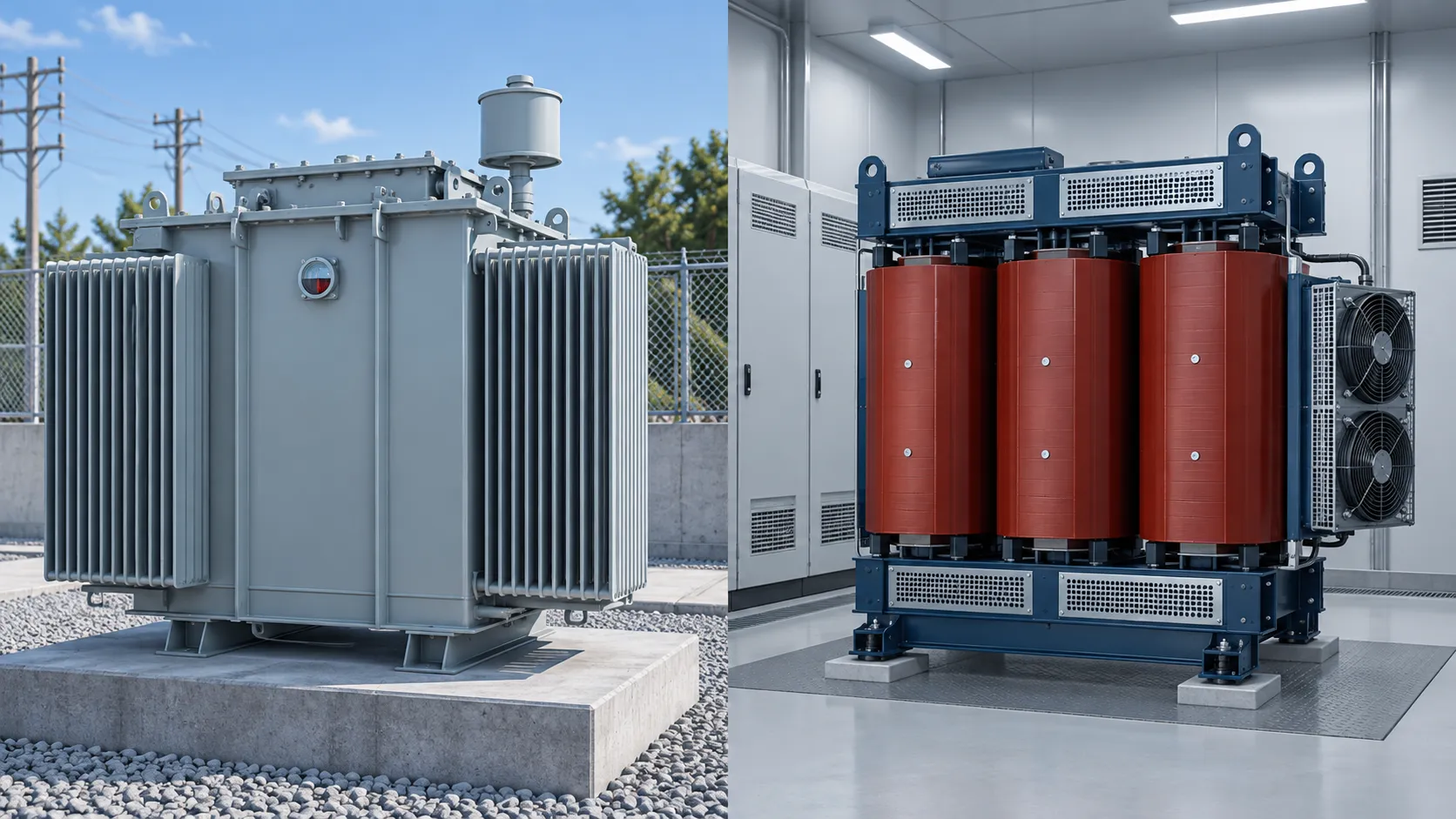

유입식과 몰드식은 무엇을 다르게 점검할까
유입식 변압기는 절연유가 절연과 열 전달에 관여하고, 몰드식(건식) 변압기는 권선이 수지 등으로 절연된 구조입니다. 냉각 구조가 다르기 때문에 점검 항목도 설비 사양에 맞춰야 합니다. 다만 두 방식 모두 정확한 온도 기준은 해당 모델의 명판과 제조사 문서에서 확인해야 합니다.
| 구분 | 중점 확인 항목 | 주의할 점 |
|---|---|---|
| 유입식 | 유온 표시와 경보, 누유 흔적, 탱크·방열부 외관, 냉각장치 운전 상태 | 유면·유온의 허용 범위와 점검 방법은 모델별 지침을 따릅니다. |
| 몰드식(건식) | 온도 감시 장치, 냉각팬, 흡·배기 경로, 권선 주변의 오염·습기·이상음 | 외관 청소나 내부 접근은 정전·격리 등 승인된 작업절차와 제조사 지침에 따릅니다. |
표는 점검 항목을 구분하기 위한 일반 안내이며, 작업자가 임의로 내부에 손을 넣거나 덮개를 해체해도 된다는 뜻이 아닙니다. 특히 청소, 단자 조임, 센서 확인처럼 내부 접근이 필요한 작업은 안전한 정전과 잠금·표찰, 무전압 확인 등 사업장의 공식 절차에 따라 수행해야 합니다. 설비별 허용 범위가 확인되지 않으면 수치를 추정하지 말고 매뉴얼이나 제조사 기술지원 자료를 확인하세요.
여름철 온도 상승 원인은 어떻게 찾을까
온도 상승을 발견하면 숫자 하나만 보고 원인을 단정하기보다 같은 시점의 부하와 냉각 조건을 함께 비교합니다. 전력 사용량이 늘어난 시간에 온도가 함께 오르는지, 실내 온도나 환기 상태가 평소와 달라졌는지, 냉각팬·펌프·온도 표시가 정상인지 순서대로 확인하세요. 평소 운전 기록과 비교할 수 있도록 측정 시각과 부하 상태를 같이 남기는 것이 좋습니다.
- 부하 변화: 전류계·전력감시장치의 표시와 운전 기록을 확인하고, 정격이나 운전 조건의 초과 여부는 담당자가 판단합니다.
- 냉각·환기: 표시등과 외부에서 확인 가능한 팬 작동, 흡기·배기구 막힘, 필터 오염, 공조 경보를 확인합니다.
- 계측 이상: 온도 표시가 갑자기 튀거나 주변 징후와 맞지 않으면 센서·배선·계기 오류 가능성을 담당자에게 보고합니다.
- 설비 이상 징후: 평소와 다른 소리, 냄새, 연기, 누유, 변색이나 경보가 있는지 안전한 위치에서 관찰하고 기록합니다.
위 항목은 원인 후보를 좁히기 위한 관찰 순서이지, 고장 진단이나 전기 작업 절차를 대신하지 않습니다. 특히 온도가 빠르게 상승하거나 경보가 반복되면 환기만 더 세게 돌려 해결하려 하지 말고 부하와 설비 상태를 함께 검토해야 합니다. 외부의 뜨거운 공기를 실내로 끌어들이는 환기는 냉각에 도움이 되지 않을 수도 있으므로, 공기 흐름은 설계된 급·배기 구조와 실내 조건에 맞게 관리해야 합니다.
온도 경보나 급상승이 발생하면 어떻게 대응할까
경보가 발생하면 해당 변압기의 경보·차단 단계와 사업장 비상운전 절차를 확인하고, 전기안전관리자와 지정된 책임자에게 즉시 알립니다. 임의로 경보를 해제하거나 보호장치를 우회하지 마세요. 온도 표시, 부하, 냉각장치 상태, 발생 시각, 냄새·소음·연기 등 외부에서 확인 가능한 징후를 기록하면 후속 판단에 도움이 됩니다.
- 경보 문구와 표시값을 확인하고, 지정 담당자 및 관제·시설 책임자에게 알립니다.
- 위험 징후가 있으면 현장 접근을 제한하고, 비상 연락·대피·정전 조치는 사업장 절차에 따라 권한자가 결정하도록 합니다.
- 제조사 지침과 승인된 설비 구성에 따라 작동하는 환기·냉각 장치의 외부 상태를 확인합니다.
- 원인과 조치 결과를 기록하고, 재가동·복귀 여부는 점검 권한을 가진 담당자가 판단합니다.
배전반이나 큐비클 문을 열어 내부에 선풍기를 직접 대는 방식은 일반적인 냉각 요령으로 권할 수 없습니다. 문을 열면 충전부 접근이나 이물 유입 등 감전·아크 위험이 생길 수 있고, 임의 송풍은 설계된 냉각 흐름과 보호 상태를 바꿀 수 있습니다. 한국산업안전보건공단의 배·분전반 안전관리 자료는 배전반을 임의로 개방하지 않도록 관리하고, 충전부가 노출되지 않도록 하는 예방 조치를 안내합니다. 이상이 계속되면 임의 개방·접촉 대신 현장 비상절차를 따르고 담당 전문인력이 판단하도록 하세요.
연기, 불꽃, 타는 냄새, 큰 소음, 누유 등 위험 징후가 있으면 온도를 재려고 가까이 가지 마세요. 출입을 통제하고 사업장 비상연락 체계에 즉시 알리며, 화재·감전 위험이 있는 상황에서 무리하게 진압하거나 설비를 조작하지 않습니다.

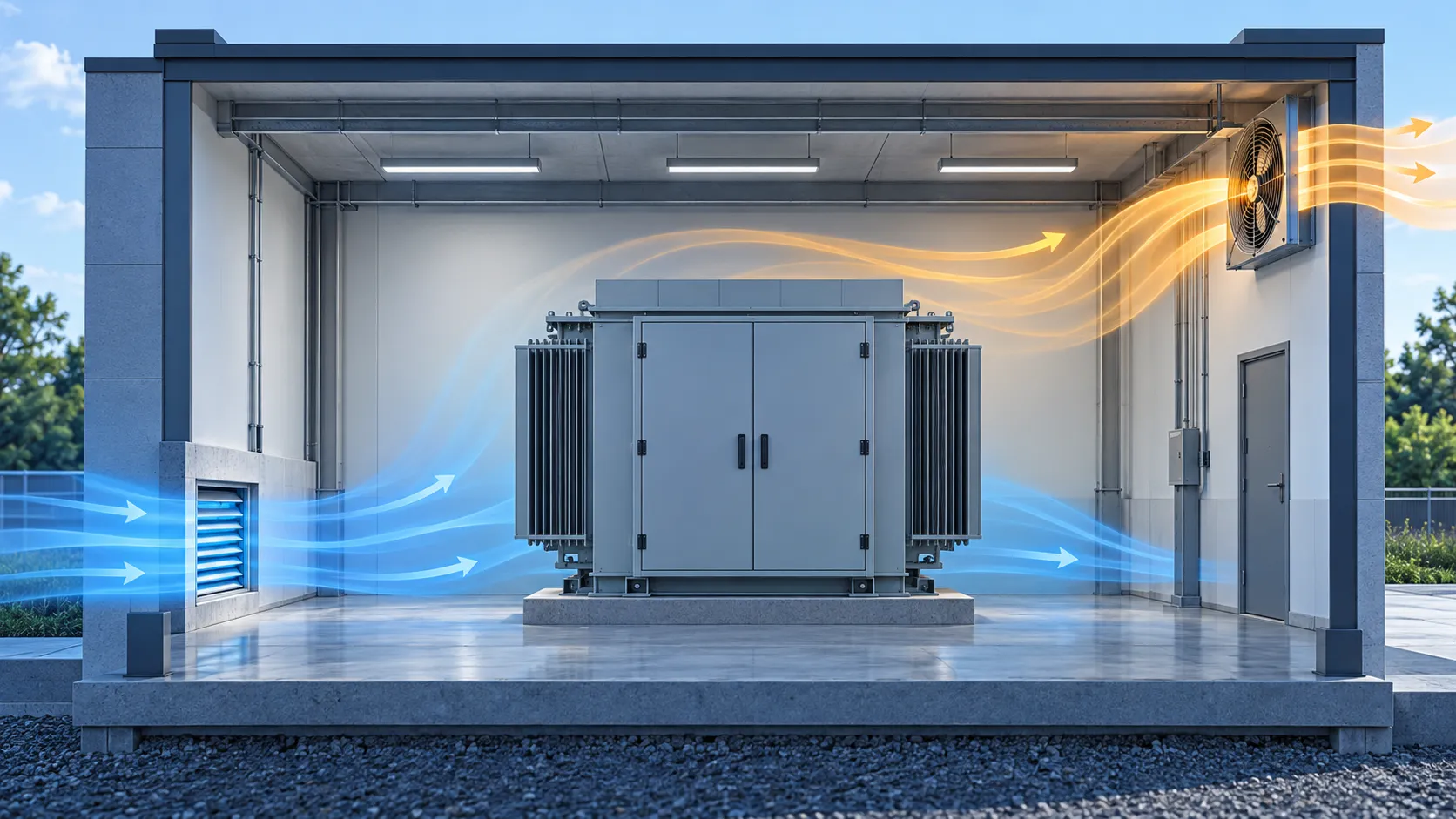

수변전실 냉각·환기 설비는 어떻게 관리할까
여름철 사전 점검의 초점은 설계된 환기·냉각 설비가 의도한 방식으로 작동하는지 확인하는 것입니다. 팬과 공조기의 운전 표시, 이상 경보, 흡·배기구 막힘이나 필터 오염, 배기 방향과 주변 장애물을 점검하고, 평소 온도 기록과 비교해 실내 열이 잘 빠져나가는지 살펴봅니다. 점검은 외함을 열지 않는 범위에서 하고, 내부 청소나 부품 교체는 승인된 작업으로 분리합니다.
환기구 앞에 물건을 쌓거나 임시로 배기 경로를 막으면 공기 흐름이 바뀔 수 있습니다. 필터가 있는 설비는 제조사 관리주기와 사업장 절차에 따라 점검하고, 냉각팬이 멈추거나 소음·진동이 커졌다면 해당 설비의 점검을 요청합니다. 팬을 수동으로 시험하거나 설정값을 바꿔야 할 때도 운전 영향과 절차를 확인한 뒤 권한자가 수행해야 합니다.
필요한 경우 수변전실의 냉방·환기 성능을 기술 담당자가 설비 용량, 열부하, 흡·배기 흐름에 맞춰 검토해야 합니다. 휴대용 선풍기를 배전반 내부로 향하게 하는 임시 조치로 설계 결함이나 냉각설비 고장을 대체하지 마세요. 교육시설 안전·유지관리기준도 해당 시설에서 변압기 발열로 실온 상승이 우려될 경우 환기 구멍 또는 장치를 고려하도록 하고 있어, 열 배출은 설비 계획과 유지관리의 일부로 다뤄야 합니다.
여름철 변압기 점검 체크리스트
폭염이나 전력 사용이 증가하기 전에 아래 항목을 정기 점검표에 반영하면 설비별 기준을 놓치지 않고 확인하기 쉽습니다. 점검주기와 측정 방법은 설비 매뉴얼과 사업장 전기안전관리 계획을 우선하세요.
- 명판에서 형식, 냉각 방식, 정격 및 제조사 정보를 확인했는가?
- 온도계·센서가 무엇을 측정하는지, 경보와 차단 설정의 근거가 문서화되어 있는가?
- 최근 같은 조건에서의 온도·부하 기록과 비교했을 때 평소와 다른 상승 추세가 있는가?
- 설계된 냉각팬·펌프·환기·공조 설비의 외부 운전 상태와 경보를 확인했는가?
- 흡기·배기구, 필터, 설비 주변에 공기 흐름을 막는 장애물이 없는가?
- 경보 발생 시 연락 대상, 접근 통제, 비상운전 및 기록 절차를 담당자가 알고 있는가?
- 내부 점검이나 청소가 필요하면 승인된 작업허가·정전·격리 절차를 마련했는가?
점검표를 완료했더라도 기기 상태가 정상이라는 보증은 아닙니다. 비정상 표시나 반복 경보는 원인을 조사하고 조치 결과를 기록해야 합니다. 측정값이 제조사 기준에 접근했거나 단시간에 급격히 달라지면 현장 담당자에게 즉시 보고하고, 운전 지속 여부는 정해진 권한과 절차에 따라 결정하세요.
자주 묻는 질문
Q 몰드 변압기는 유입식보다 높은 온도까지 운전해도 되나요?
일률적으로 그렇게 판단할 수 없습니다. 절연 등급만으로 운전 온도나 경보 기준을 정하지 말고 해당 모델의 명판·매뉴얼, 센서 측정 위치, 경보 설정을 확인해야 합니다.
Q 변압기 표면 온도가 높으면 바로 고장으로 봐야 하나요?
표면 온도만으로 고장 여부를 확정할 수 없습니다. 계기 종류와 측정 위치, 부하, 주변 온도, 평소 추세 및 경보 상태를 함께 보고 이상 징후가 있으면 담당자에게 점검을 요청하세요.
Q 온도가 오르면 배전반 문을 열고 선풍기를 틀어도 되나요?
일반적인 대응으로 권하지 않습니다. 배전반을 열면 충전부 노출과 접근 위험이 생길 수 있으므로 승인된 절차와 권한 없이 문을 열거나 내부에 바람을 직접 보내지 말고, 비상운전 절차에 따라 담당자에게 알리세요.
Q 유입식 변압기와 몰드식 변압기 점검표를 하나로 써도 되나요?
공통 항목은 함께 기록할 수 있지만, 냉각 방식과 온도 감시 장치에 따른 항목은 나누는 편이 정확합니다. 유입식은 유온계와 누유 등, 몰드식은 해당 모델의 센서·팬과 냉각 통로 등 제조사 지침에 맞춘 항목을 추가하세요.
정리
여름철 변압기 온도는 한 가지 인터넷 기준값으로 관리할 수 없습니다. 명판과 제조사 문서에서 측정 대상·운전 범위·경보 기준을 확인하고, 온도와 부하, 냉각·환기 상태를 함께 기록해 평소와 다른 추세를 찾는 것이 기본입니다. 경보나 급상승이 발생하면 배전반을 임의로 열거나 내부에 선풍기를 대지 말고, 접근을 제한한 뒤 사업장 비상절차와 전기안전관리자의 판단에 따르세요.
이 글의 법령·안전 자료 확인 기준일은 2026년 9월 27일입니다. 시설별 설계와 제조사 지침은 다를 수 있으므로 실제 점검과 조치는 해당 설비에 적용되는 최신 문서와 현장 안전절차를 기준으로 하세요.
출처 및 참고 사이트
- 국가법령정보센터, 교육부 「교육시설의 안전·유지관리기준」 — 교육시설에 한정된 기준으로, 변압기 발열에 따른 환기 관련 내용을 확인했습니다.
- 한국산업안전보건공단, 안전보건 실무정보: 배·분전반 안전관리 — 배전반 임의 개방, 충전부 방호 및 감전 예방 안내를 확인했습니다.
