전기안전관리자 직무고시의 점검 일정은 설비마다 다릅니다. UPS는 월차 점검 때 별지 16, 전기차 충전시설은 월차 점검 때 별지 14, 공동주택 세대 내 전기설비는 연차 점검 때 별지 15를 사용합니다. 이 직무고시상 세대 점검과 한국전기안전공사가 법 제14조에 따라 하는 공동주택 안전점검은 별개의 절차입니다.
점검표의 존재가 초보자에게 배터리 내부를 열거나 활선 단자를 만져도 된다는 뜻은 아닙니다. 설비를 식별하고 외관·경보·기록을 확인한 뒤, 내부 계측·조정·수리는 권한과 승인된 작업계획이 있는 담당자에게 연결하는 것이 안전한 실무입니다. 이 글은 수치나 영상 속 조작 장면을 범용 작업 지침처럼 적용하지 않도록 현행 기준의 범위를 설명합니다.
목차
직무고시에서 월차·연차 점검은 어떻게 나뉘나
직무고시는 설비 종류와 점검 종류에 맞는 기록표를 지정합니다. UPS는 월차 점검 때 별지 16, 공동주택 세대 안의 전기설비는 연차 점검 때 별지 15를 사용합니다. 태양광·전기저장장치·풍력·연료전지·수력 발전설비와 전기차 충전시설은 월차 점검 때 해당 별지 9~14를 사용하도록 정하고 있습니다.
이 주기는 직무고시상 전기안전관리자의 점검 일정입니다. 일반 수배전 설비 전체에 똑같이 매월 내부 정밀시험을 하라는 의미도 아니고, 특정 작업을 모두 직접 수행하라는 뜻도 아닙니다. 안전관리규정에 설비의 실제 구성, 점검 항목·주기, 정전 및 외부 전문기관 의뢰 조건을 반영하세요.
점검 기록은 설비명과 용량, 점검일·점검자, 항목별 기준치와 측정값, 판정 및 후속 의견을 포함하고, 설치장소 또는 사업장별로 4년간 보존합니다. 세부 항목과 서식은 현행 전기안전관리자 직무고시 원문에서 확인하세요.
UPS 배터리는 어떤 상태를 남기면 될까
UPS 월차 기록은 “정상” 한 단어보다 다음 사람이 상태 변화를 비교할 수 있는 자료가 되어야 합니다. UPS 운전·경보 표시, 충전기와 축전지의 외관, 변색·팽창·누액·부식 흔적, 환기와 주변 온도 이상, 이전 점검 이후의 알람·정비 이력을 확인 가능한 범위에서 기록합니다. 특정 이상을 발견하면 제조사 기준과 사업장 비상전원 절차에 맞춰 담당자에게 즉시 보고합니다.
별지 16 점검 의무를 모든 축전지 셀의 내부저항을 매월 측정해야 한다는 규칙으로 바꾸어 해석하면 안 됩니다. 내부저항·전압·온도 등 진단 방식과 판정값은 배터리 화학계·모델·감시 장치와 제조사 지침에 따라 달라질 수 있습니다. 점검표에 없는 시험을 추가하거나 배터리 커버를 열어 측정하려면 설계자료와 승인된 절차, 적격 인력을 먼저 확인해야 합니다.
외함 팽창, 누액, 열·냄새, 반복 경보가 보이면 “곧 폭발한다”고 단정하기보다 상태와 위치, 경보 내용, 발견 시간을 남기고 접근·운전 제한 여부를 책임자에게 바로 확인하세요. UPS는 정전 때 필수 부하를 유지하는 장치이므로 임의 분리나 교체보다 우회전원, 부하 중요도, 정비 가능 시간을 포함한 승인 계획이 필요합니다.
MCCB·ELB와 배선 보호는 어떻게 읽을까
MCCB는 과전류 보호를, 누전차단기(ELB·RCD)는 적용 제품과 계통에 따른 지락·누전 보호를 담당합니다. 제품에 따라 과전류 보호와 누전 보호가 한 몸체에 통합되거나 보호 기능이 나뉘므로, 이름만 보고 배선 전체의 보호가 완성됐다고 판단하면 안 됩니다. 도면과 제품 정격, 설치 위치, 상·극수, 차단용량, 보호협조 자료를 함께 확인하세요.
30mA·0.03초라는 값은 자주 보이지만 모든 차단기에 공통으로 적용되는 단일 합격값은 아닙니다. 예를 들어 산업안전보건기준에 관한 규칙은 특정 전기기계·기구의 누전차단기에 이 값을 두면서 정격전부하전류 50A 이상인 기기에는 200mA 이하·0.1초 이내 예외를 둡니다. 적용 대상과 설비 기준을 확인하지 않고 영상의 숫자만으로 판정하지 마세요. 산업안전보건기준에 관한 규칙 제304조에서 이 규정의 범위를 확인할 수 있습니다.
전면 시험 버튼은 제조사가 정한 방식으로 장치의 시험 기능을 확인하는 데 도움을 주지만, 버튼이 동작했다고 모든 실제 누전 조건에서 보호 성능이 검증되는 것은 아닙니다. 주기적인 동작시험·계측·교체 필요성은 제품 설명서와 현장 점검기준에 맞춰 적격 담당자가 판단해야 합니다. 이상이 있으면 부하 종류와 차단기 모델을 기록하고, 무단 복구나 용량 상향을 하지 마세요.

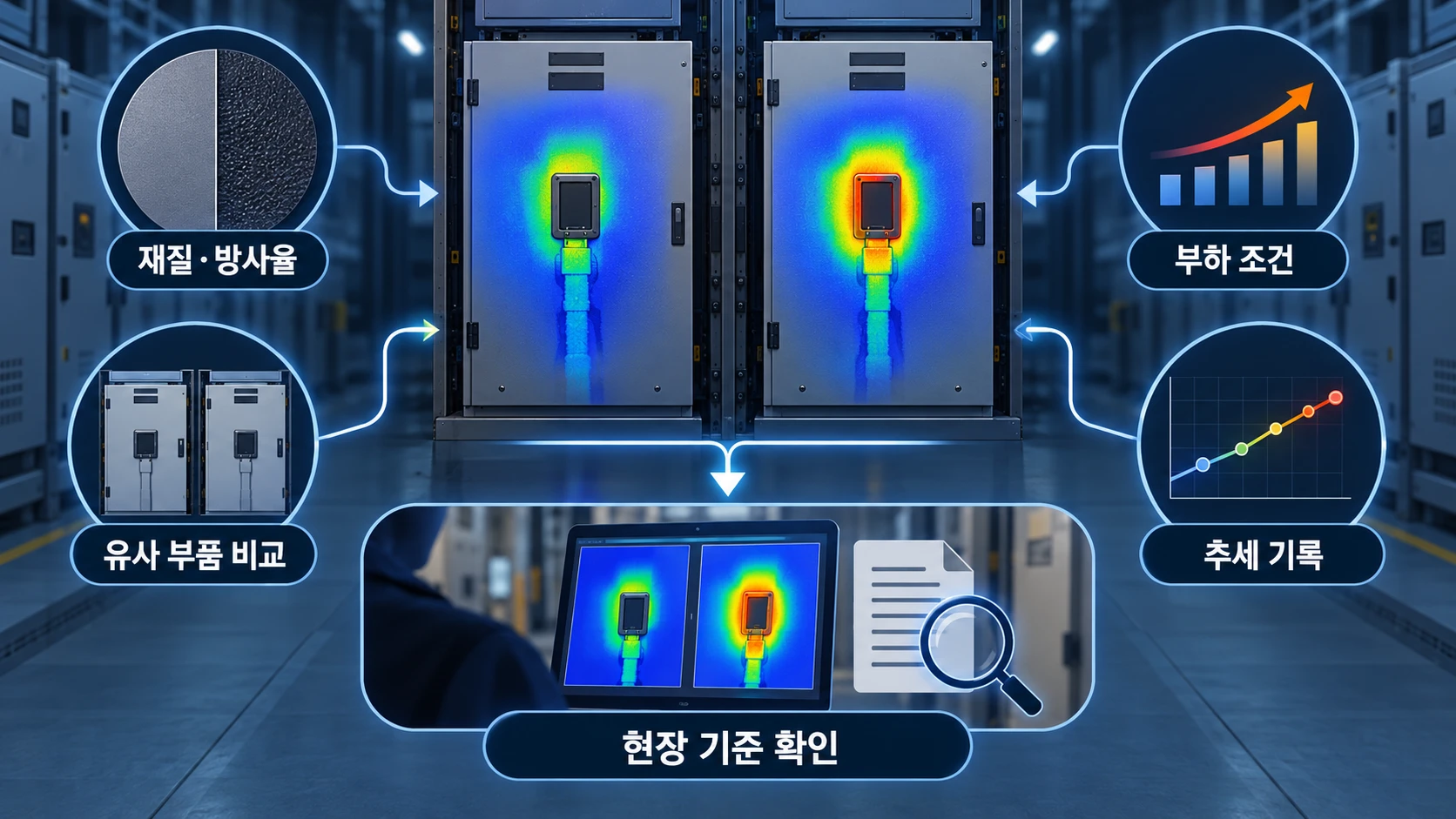

열화상·전력품질 계측에서 수치를 단정하지 않으려면
열화상 카메라의 온도 숫자는 재질의 방사율, 표면 반사, 거리·각도, 부하, 주변 환경, 장비 설정에 영향을 받습니다. 서로 다른 재질을 같은 설정으로 비교하거나 부하가 거의 없는 시간의 값 하나를 기준표와 대조해 정상·위험을 단정하기 어렵습니다. 비슷한 부품끼리 조건을 맞춰 추세와 온도 차이를 비교하고, 이상 징후는 사진·위치·부하 조건과 함께 기록하세요.
원고에 나온 PVC 0.92, 절연테이프 0.95, 상간 차이 5℃·10℃, 전선·부스바·변압기의 고정 온도표를 모든 장비의 합격·불합격 기준처럼 적용할 근거는 확인되지 않았습니다. 제조사 허용값, 설비별 기준, 측정 조건을 먼저 확인하고 값이 불분명하면 진단기술자에게 판정을 요청하세요. 적외선 카메라는 비접촉 관찰 장비이며, 촬영을 위해 함체를 열거나 위험구역에 접근해야 한다는 뜻은 아닙니다.
전력품질 분석기 역시 결선 위치·전압 등급·계측기 사용범위에 따라 위험이 달라집니다. 활선 리드 연결이나 고압 계통에 대한 연결 순서를 영상만 보고 따라 하지 말고, 작업 허가와 위험성평가, 적격 인력과 승인된 시험절차가 갖춰지지 않았다면 진단기관에 의뢰하세요.
차단기와 전선·상전류 불평형은 어떤 기준으로 볼까
“차단기 정격전류는 전선 허용전류보다 언제나 작아야 한다”는 짧은 문장은 설계 판단에 필요한 조건을 모두 담지 못합니다. 허용전류는 도체 재질과 단면적 외에도 배선 방식, 주위 온도, 여러 회로의 집합, 절연물, 부하 특성, 보호장치의 동작 특성에 따라 달라집니다. 분전반에서 보이는 숫자 둘만 비교해 차단기를 낮추거나 전선을 바꾸는 것은 안전한 개선 지시가 아닙니다.
상별 전류 불평형도 단상·삼상 선식, 부하 구성, 중성선 설계, 측정 시점과 적용 기준을 먼저 특정해야 합니다. 영상의 “단상 40%, 삼상 30%”를 모든 건물의 법정 판정치로 사용하지 마세요. 피크 부하 관측이 필요한 경우에도 계측은 자격·권한·절차를 갖춘 사람이 수행하고, 회로 이동이나 부하 재배분은 도면과 보호협조 검토를 거쳐 승인된 공사계획으로 처리해야 합니다.
안전관리자가 남길 첫 기록은 해당 회로·상·부하 조건과 기준 출처, 관측 결과, 개선 요청입니다. 설계 검토와 공사는 자격을 갖춘 담당자와 전기공사업자에게 연결하고, 변경 후에는 회로표·도면·점검기록을 함께 갱신하세요.
아파트 세대 점검, 연차 점검과 외부 점검은 어떻게 다를까
전기안전관리자 직무고시는 공동주택 세대 안 전기설비를 연차 점검할 때 별지 15를 사용하도록 합니다. 이 점검은 세대 전기안전관리 업무의 기록이며, 한국전기안전공사가 전기안전관리법 제14조에 따라 시행하는 공동주택 세대 안전점검과 역할·시기가 동일하다고 볼 수 없습니다.
현행 시행규칙 제20조에 따르면 1,000kW 미만 전기수용설비가 설치된 공동주택 세대에 대한 제14조 점검은 사용전검사 후 25년이 되는 시점부터 3년 이내에 시작해 이후 3년마다 실시합니다. 이는 모든 아파트를 매년 외부기관이 방문한다는 의미가 아닙니다. 시행규칙 제20조와 전기안전관리법 제14조에서 점검 주체와 대상을 확인하세요.
세대 내부 점검은 사생활과 출입 동의를 존중해야 합니다. 방문 전 공식 안내 절차와 일정 조정을 하고, 부재·거부·재방문 결과는 날짜와 연락 경로를 기록하세요. 관리자는 동의 없이 문을 열거나 억지로 진입할 수 없으며, 미점검 세대의 후속 조치는 관리주체·위탁기관·안전공사의 절차에 따라 처리해야 합니다. 점검기록은 세대 설비 식별과 접근 결과를 구분해 남기고, 법정 보존 의무는 직무고시 적용 여부와 담당 범위에 맞춰 확인합니다.

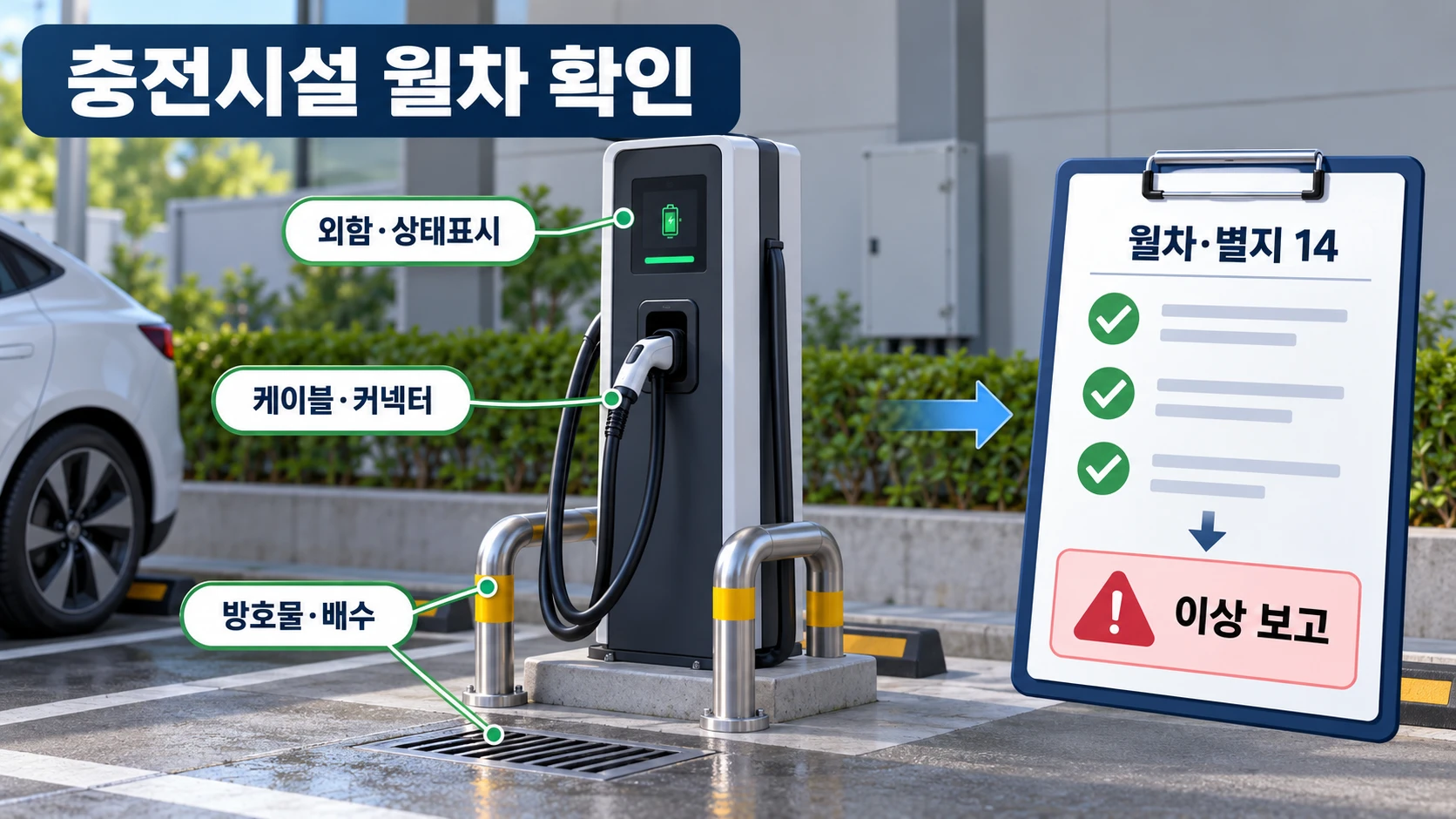

전기차 충전시설은 무엇을 월차 기록에 남길까
직무고시는 전기차 충전시설을 월차 점검 항목으로 두고 별지 14 점검기록표를 지정합니다. 현장에서 먼저 연결할 수 있는 자료는 충전기 번호·위치, 상태표시와 오류 이력, 외함 파손·부식, 케이블·커넥터의 눌림·갈라짐·변색, 거치 상태, 차량 충돌 방호물, 누수·배수 및 주변 장애물 같은 관찰 기록입니다.
충전기 공급 방식과 출력 등급은 현장 설계에 따라 다릅니다. 모든 충전기에 22.9kV가 직접 들어간다거나 충전기 내부가 같은 고압직류 구조라고 일반화할 수 없습니다. 교류 충전과 직류 급속 충전은 전력변환 장치의 위치와 설비 구성이 다를 수 있으므로 설비대장·단선결선도·제조사 자료에서 먼저 확인하세요.
케이블 손상, 잠금장치 고장, 반복 오류, 물 유입 흔적을 발견하면 사용 제한·표시·긴급 정비 보고 여부를 사업장 절차에 따라 결정합니다. 함체 내부 절연저항이나 접지극을 직접 측정하거나 비상정지 버튼을 임의로 눌러 시험하지 마세요. 내부 시험과 전원 차단은 충전기 모델, 제조사 절차, 건물 수전설비, 차량 이용 통제 계획을 검토한 승인된 담당자의 업무입니다.

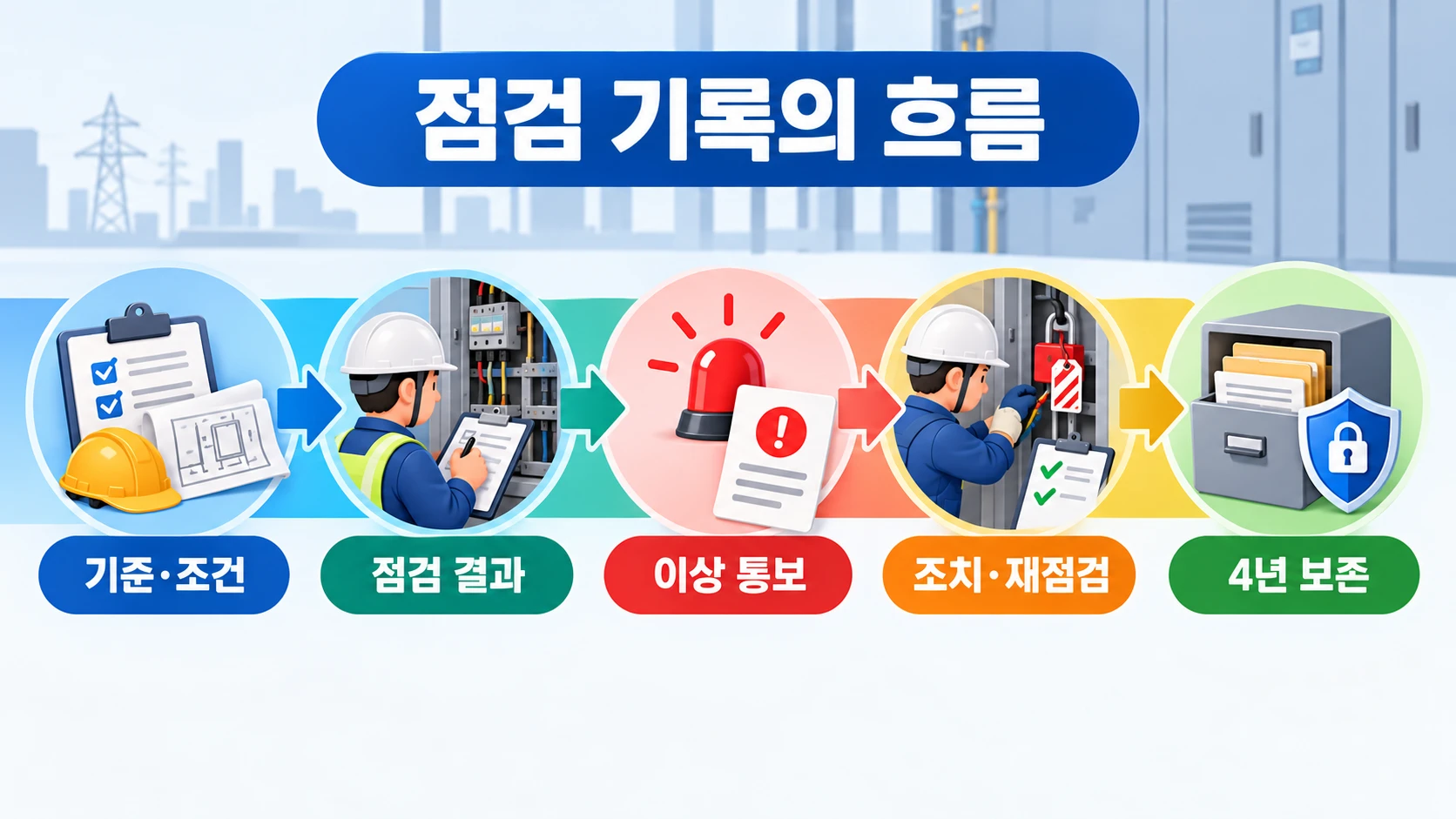

기록·계측기·작업 안전을 어떻게 연결할까
점검표는 수치만 채우는 양식이 아니라 설비의 상태가 어떻게 변했고 누가 어떤 후속 조치를 맡았는지 이어주는 관리 기록입니다. 설비 식별정보, 날짜와 점검자, 점검 기준의 출처와 조건, 측정값 또는 외관 관찰, 이상 통보 대상, 조치 요청·완료·재점검을 연결하세요. 전자기록도 접근권한과 변경 이력, 백업이 있어야 확인과 추적이 가능합니다.
계측장비의 교정·점검 대상과 시기는 장비 종류와 용도, 국가표준기본법상 적용 지침, 제조사 권고, 사업장 기준을 확인해 정합니다. 모든 계측기를 무조건 매년 공인기관에서 교정해야 한다거나 안전장구를 정해진 “12종”으로 고정한다는 식의 목록은 이 자료만으로 확정할 수 없습니다. 직무고시는 계측장비 교정과 안전장구의 성능 유지·시험 의무를 정하므로 현행 직무고시 제9조와 각 장비 기준을 확인하세요.
정전·수리 작업에서는 재투입과 오조작을 막는 잠금·표지 등 사업장 에너지 차단 절차를 따릅니다. 감전이나 전기 화재가 발생하면 위험구역에 접근하거나 피해자를 맨손으로 만지지 말고 119와 사업장 비상연락망에 알리세요. 전원 차단은 본인이 해당 권한과 안전한 조작조건을 갖춘 경우에만 절차에 따라 하고, 소화도 훈련된 담당자가 현장 위험과 적절한 소화수단을 판단해야 합니다.
UPS 점검 때 배터리 내부저항을 매월 재야 하나요?
별지 16에 따른 월차 점검은 해야 하지만, 모든 배터리의 내부저항 측정을 일률적인 법정 필수항목으로 단정할 수는 없습니다. 배터리 모델별 매뉴얼과 감시장치, 승인된 점검 방법을 확인하세요.
ELB 시험 버튼이 내려가면 차단기 성능 검증이 끝난 건가요?
아닙니다. 시험 버튼은 해당 장치의 시험 기능을 확인하는 한 방법입니다. 보호 성능의 판단은 적용 기준과 제품 지침에 따른 적절한 점검·계측을 담당자가 수행해야 합니다.
세대 점검에 입주민이 응하지 않으면 문을 열고 확인해도 되나요?
아니요. 무단 진입 없이 안내·일정 조정·방문 결과를 기록하고, 관리주체 및 해당 점검기관의 공식 후속 절차로 넘기세요.
전기안전 점검의 완성도는 하나의 숫자를 외우는 데서 나오지 않습니다. 오늘 확인한 설비가 어떤 법정 점검·직무고시 서식에 속하는지, 결과를 누가 검토하고 조치할지, 다음 기록과 어떻게 이어지는지를 명확하게 남기는 데서 시작합니다.
