VFD(가변속 드라이브)는 전동기의 속도를 제어하는 장치이지, 모든 전동기 문제를 해결하는 만능 보호장치는 아닙니다. 속도 제어가 필요한 팬·펌프 계통에서는 운전 조건에 맞춘 제어가 도움이 될 수 있지만, 전동기 명판·부하·케이블·접지·보호회로가 맞지 않으면 알람과 고장 원인은 오히려 복잡해집니다. 따라서 이상이 생겼을 때는 드라이브 설정을 먼저 바꾸기보다 전기 계통과 기계 부하를 분리해 확인하는 순서가 안전합니다.
빠른 판단
속도를 바꿔야 한다면 VFD를, 기동·정지 충격을 완화하는 것이 주목적이면 소프트 스타터를 검토합니다. 어느 쪽이든 제조사 적용 매뉴얼과 전동기·케이블·보호협조 조건이 맞아야 하며, 운전 중인 MCC 내부의 조정은 자격과 절차가 갖춰진 범위에서만 해야 합니다.
VFD와 소프트 스타터의 역할을 나누는 법
소프트 스타터는 보통 기동·정지 과정의 전압 제어를 통해 기계적 충격과 기동 조건을 다루는 데 쓰입니다. 반면 VFD는 입력 전력을 변환해 전동기에 공급하는 주파수와 전압을 제어하여 운전 중 속도 지령을 다룰 수 있습니다. 그래서 두 장치는 ‘더 비싼 장치가 더 좋다’는 관계가 아니라, 공정이 운전 중 속도 변경을 요구하는지와 기동 구간의 충격 완화가 핵심인지에 따라 선택 기준이 달라집니다.
팬·펌프 부하에서는 속도 변화에 따라 유량·압력·소비전력이 달라질 수 있지만, 절감량을 하나의 고정 비율로 약속할 수는 없습니다. 실제 절감 가능성은 부하 곡선, 제어 방식, 기존 댐퍼·밸브 운전, 운전 시간, 설정값을 포함해 계산해야 합니다. 전동기 용량, 효율, 역률, 부하 특성, 사용 조건을 함께 고려해 적절한 용량과 기동 방식을 정해야 한다는 공공 설계 기준의 취지도 이와 같습니다.
| 먼저 묻는 질문 | 소프트 스타터 검토 방향 | VFD 검토 방향 |
|---|---|---|
| 운전 중 속도 변경이 필요한가 | 속도 제어가 주목적이 아니면 검토 가능 | 속도·유량·압력 제어가 필요하면 검토 |
| 기동·정지 충격이 문제인가 | 기동·정지 프로파일과 부하 토크를 확인 | 가감속 시간·제어 모드·부하 조건을 함께 확인 |
| 기존 전동기와 배선이 맞는가 | 명판·결선·보호회로를 대조 | 명판·케이블·접지·필터·드라이브 매뉴얼까지 대조 |
VFD 설치에서 케이블·접지·필터를 함께 보는 이유
VFD는 전력전자 스위칭으로 전동기 출력을 만들기 때문에, 설치 설계에서는 전원 품질·배선 경로·접지·주변 제어·통신 설비를 함께 살펴야 합니다. 동력 케이블과 제어·통신 케이블의 분리, 접지의 연속성, 단자 체결, 차폐와 필터의 적용 여부는 ‘있으면 좋은 옵션’이 아니라 해당 장치 제조사와 현장 환경의 요구사항에 맞춰 판단할 항목입니다.
특히 전동기와 드라이브 사이 케이블 길이의 허용 범위는 장치 모델, 케이블 형식, 반송파 설정, 전동기 절연 등급, 출력 필터 적용 여부에 따라 달라집니다. 그래서 ‘몇 m가 넘으면 반드시 같은 조치’처럼 단일 수치로 판단하면 안 됩니다. 설치 전에는 드라이브·전동기 제조사의 적용 매뉴얼을 대조하고, 필요하면 출력 리액터·필터·차폐 케이블·베어링 보호 대책을 설계 문서에 따라 선택합니다.
방향 전환도 보호회로의 문제입니다.
삼상 전동기의 회전 방향 변경은 결선·제어 조건과 연결됩니다. 정·역 접촉기를 쓰는 구성에서는 동시 투입을 막는 전기적·기계적 인터록이 정상이어야 하며, VFD 운전에서는 제조사 파라미터와 운전 절차를 벗어나 임의로 출력측을 전환하지 않습니다.

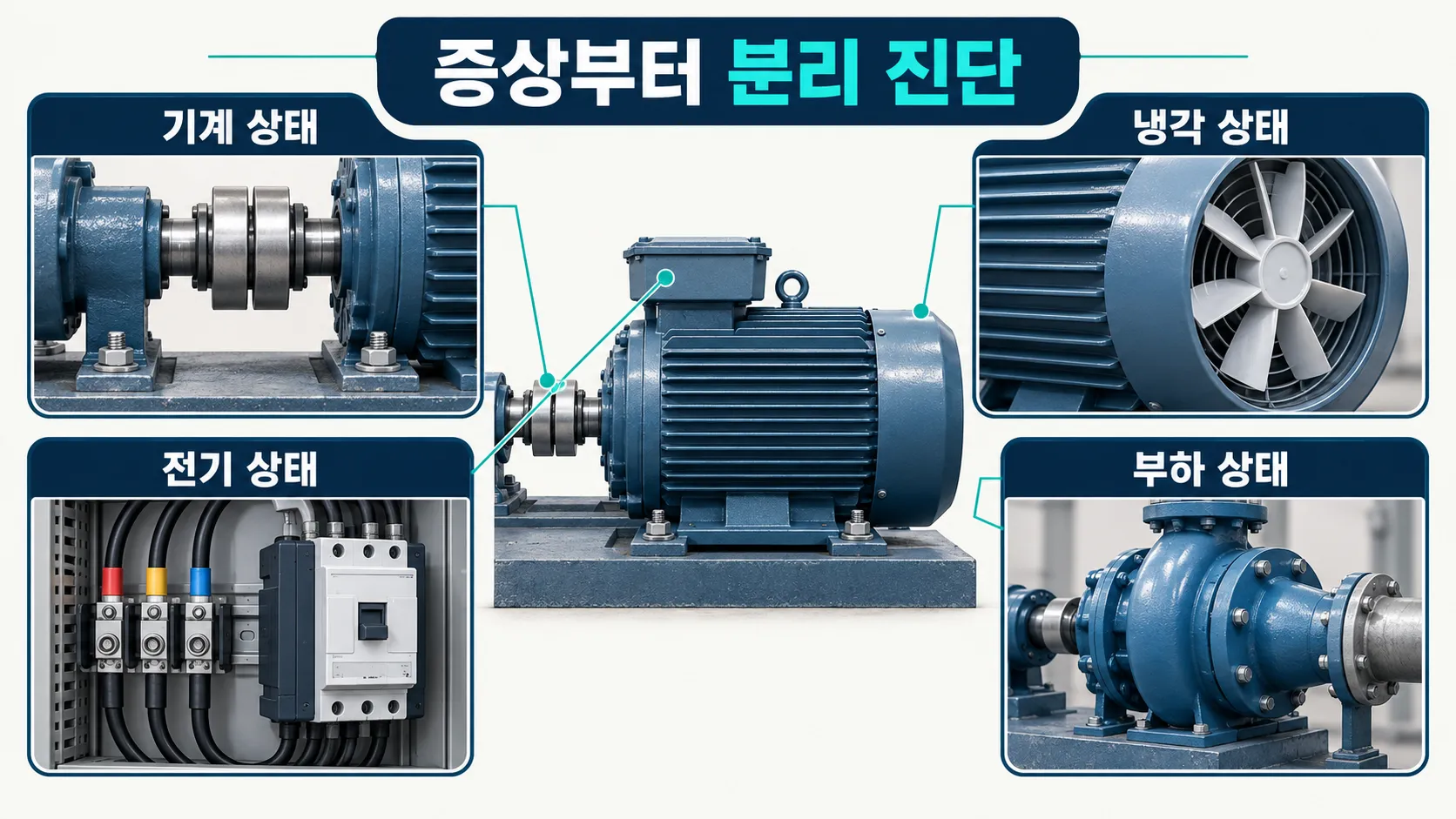

진동·과열·보호기 동작을 어떻게 분리할까
전동기의 이상 진동은 축정렬 불량, 느슨한 고정, 소프트풋, 회전체 불평형, 베어링 상태, 펌프·팬 부하 문제처럼 기계 쪽 원인이 많습니다. 과열 역시 먼지로 막힌 냉각 경로, 주변 온도·환기, 과부하, 잦은 기동, 전원 불평형, 베어링 마찰 등 여러 원인이 겹칠 수 있습니다. 그러므로 증상 하나만으로 부품을 단정해 교체하기보다 운전 조건과 관찰값을 비교해야 합니다.
보호기나 차단기가 동작했다면 반복 재투입으로 원인을 시험하지 않습니다. 부하가 걸렸는지, 회전부가 자유롭게 움직이는지, 냉각과 단자에 이상이 없는지, 드라이브의 알람 코드와 전류·전압 이력이 무엇인지 확인한 뒤 원인을 분리합니다. 절연저항은 전압이 제거되고 필요한 분리·방전 절차가 완료된 상태에서 대상 설비와 시험전압에 맞춰 측정·판정해야 합니다. 하나의 저항값만으로 모든 전동기의 건전성을 같은 기준으로 단정할 수는 없습니다.
| 관찰된 증상 | 즉시 확인할 범주 | 피해야 할 대응 |
|---|---|---|
| 진동·이상음 | 고정 볼트, 정렬, 커플링·베어링, 부하 간섭 | 운전 중 회전부에 손을 대거나 원인 없이 계속 운전 |
| 온도 상승 | 냉각핀·팬·환기, 부하, 전류·전압, 베어링 | 온도 원인을 확인하지 않고 설정값만 높이기 |
| 보호기·차단기 동작 | 알람 이력, 결상·과부하·지락 가능성, 기계 걸림 | 동일 조건으로 반복 재투입 |
정지 뒤 재기동 전에 남겨야 할 점검 기록
안전한 고장 진단의 첫 단계는 정지 명령이 아니라 에너지 차단과 재기동 방지입니다. 설비별 잠금·표지와 무전압 확인 절차를 적용한 뒤, 전기 원인과 기계 원인을 분리합니다. 이후에는 외관·냄새·변색·단자 체결·냉각 상태, 축·커플링의 기계 상태, 보호기와 드라이브 알람 이력, 측정값을 같은 작업 기록에 남깁니다. 전기안전관리자의 직무 기준도 일상점검·정기점검·정밀점검을 구분하고 절차·방법·기준을 안전관리규정에 작성해 계획적으로 점검하도록 안내합니다.
자주 묻는 질문
Q VFD를 달면 모든 전동기의 전력 사용량이 줄어드나요?
아닙니다. 속도 제어가 실제 부하 요구를 줄이는 방식인지 확인해야 합니다. 부하 특성과 운전 조건이 맞지 않으면 기대한 절감이 나오지 않을 수 있습니다.
Q 모터가 떨리면 베어링부터 교체하면 되나요?
아닙니다. 고정·정렬·불평형·소프트풋·부하 간섭 등 다른 원인을 먼저 분리해야 합니다. 임의 교체는 원인을 남긴 채 비용만 늘릴 수 있습니다.
Q 드라이브 알람이 나면 설정을 초기화해도 되나요?
바로 초기화하지 않는 편이 안전합니다. 알람 코드와 발생 조건, 설정값을 기록하고 전동기·부하·케이블 상태를 확인한 뒤 제조사 매뉴얼과 도면에 따라 조치해야 합니다.
정리
VFD·소프트 스타터의 선택은 장비 가격이 아니라 부하의 운전 요구와 설치 조건의 문제입니다. 이상이 생기면 보호기를 반복 투입하지 말고, 전기·제어·기계 부하를 분리해 기록을 남긴 뒤 원인을 확인합니다. 정보 확인 기준일: 2026년 9월 15일.
