정전이 발생했을 때 먼저 결정할 것은 어떤 차단기를 올릴지가 아니라, 사람이 안전한지와 다시 전기를 공급해도 되는 상태인지입니다.
이 글은 정전 대응 교육 내용을 바탕으로 현장 매뉴얼을 검토하는 기준을 정리한 자료입니다. 발전기와 차단기의 실제 조작 순서는 해당 시설의 단선결선도, 보호협조 검토, 제조사 설명서, 승인된 작업절차로 정해야 합니다. 동일한 명칭의 설비라도 제어방식과 인터록 구성이 달라 인터넷 글 하나로 공통 조작 순서를 정하기 어렵습니다.
정전 직후에는 인명 안전과 영향 범위를 먼저 확인합니다
건물 전체가 어두워졌다고 해서 모든 전기설비가 무전압 상태인 것은 아닙니다. 비상발전기, 무정전전원장치, 태양광이나 다른 전원 계통이 일부 구간을 계속 공급할 수 있습니다. 전기실로 이동하기 전에도 방재실과 연락해 갇힘 사고, 연기나 화재, 침수, 피난 동선 상태를 확인해야 합니다.
승강기 갇힘 신고가 들어오면 위치와 인원, 연락 가능 여부를 확인하고 구조기관과 유지관리업체에 지원을 요청합니다. 문을 억지로 열거나 탑승자가 임의로 탈출하도록 유도해서는 안 됩니다. “곧 전기가 들어온다”는 약속은 실제 확인된 경우에만 전달하고, 확인 전에는 현재 조치 내용과 다음 안내 시점을 알리는 편이 정확합니다.
담당자가 여러 명이라면 설비 확인과 이용자 안내를 나누는 편이 좋습니다. 한 사람이 전기실 확인, 민원 응대, 구조 연락을 동시에 맡으면 중요한 정보가 누락될 수 있습니다. 현장 책임자, 방재실, 유지관리업체 사이의 연락 창구를 정하고, 조작 요청과 보고를 같은 창구로 모읍니다.
| 초기 확인 대상 | 확인할 내용 | 기록할 정보 |
|---|---|---|
| 사람과 피난 | 갇힘·부상·연기·침수, 비상조명 상태 | 위치, 인원, 신고와 지원 요청 시각 |
| 정전 범위 | 전체인지 특정 층·구역인지, 주변 시설 상황 | 영향 구역과 확인 방법 |
| 비상전원 | 발전기 상태와 실제 비상부하 공급 여부 | 경보, 운전 상태, 공급되지 않는 부하 |
| 현장 통제 | 위험구역 출입과 조작 권한 | 담당자, 연락처, 조작 승인자 |
이 표는 현장 연락과 확인을 위한 예시입니다. 의료시설·데이터센터·공동주택처럼 중요 부하가 다른 시설은 확인 목록을 별도로 정해야 합니다. “비상전원이 있다”는 말만으로 모든 승강기와 모든 조명이 살아 있다고 판단하지 않고, 실제로 연결된 부하와 공급 상태를 확인합니다.

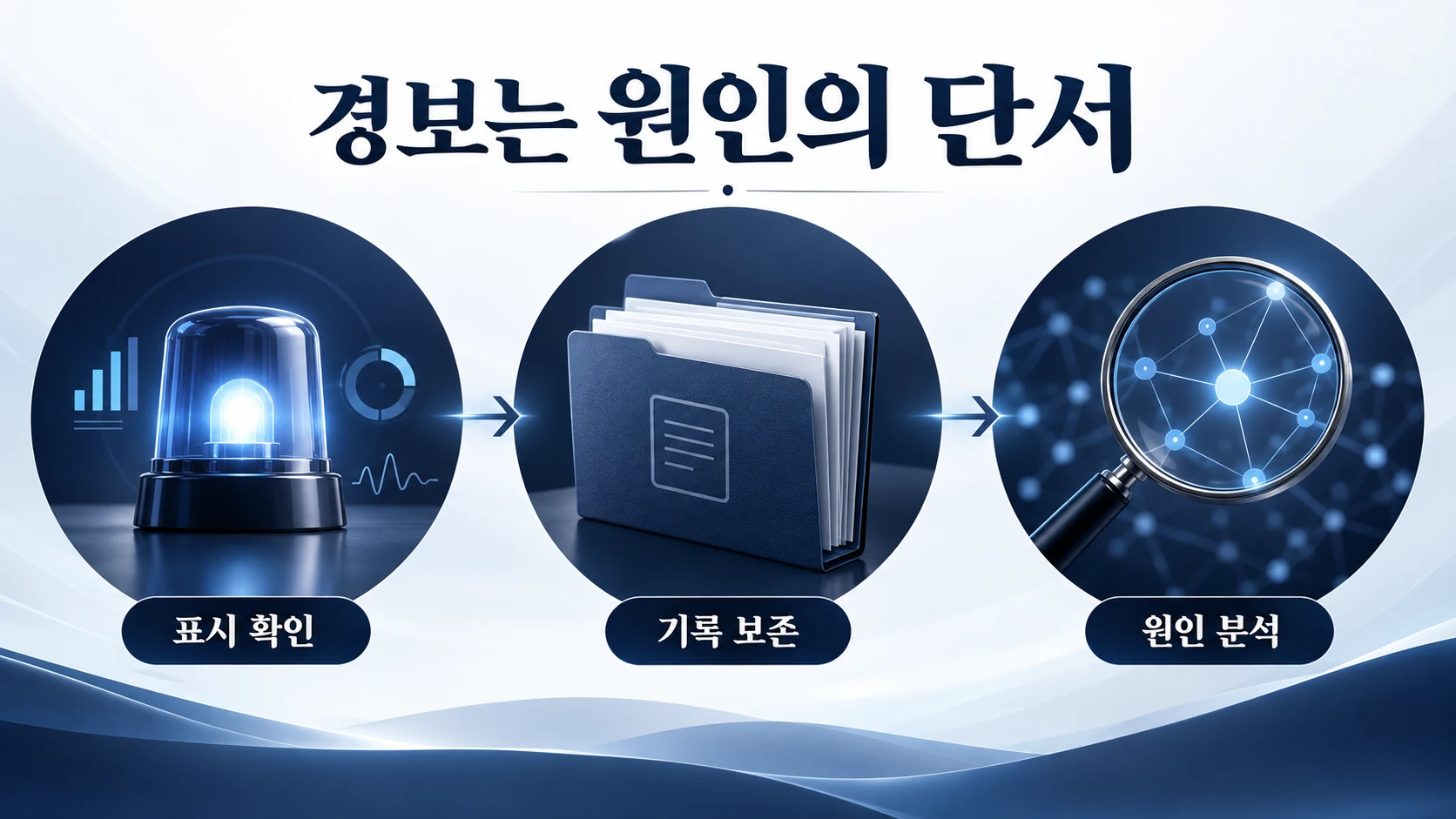

표시등 하나로 단정하지 말고 계전기 기록과 계통 정보를 함께 봅니다
한전 측 공급 이상인지 구내 설비 고장인지에 따라 대응이 달라지지만, 표시등 소등이나 전력계 화면 꺼짐만으로 원인을 확정하기는 어렵습니다. 계기용 전원이나 계측회로의 이상도 함께 살펴야 하며, 안전하게 확보할 수 있는 정보와 전력공급자의 확인을 종합해야 합니다.
반대로 전원 표시가 살아 있고 메인 차단기가 개방돼 있어도, 그것만으로 특정 설비의 지락·단락을 확정할 수는 없습니다. 보호계전기 동작, 외부 트립 신호, 제어전원, 인터록 등 실제 구성에 따라 확인할 항목이 달라집니다. 현장에 탄 냄새·연기·누수 같은 이상 징후가 있으면 접근과 재투입을 중지하고 책임자에게 전달합니다.
경보를 먼저 지우기보다 사고 당시 정보를 먼저 보존합니다. 계전기 타깃, 이벤트 시각, 차단기 위치, 경보 순서와 확인자 정보를 남겨야 후속 판단에 도움이 됩니다. 장비에서 사건 기록이나 파형을 제공한다면 담당 전문가가 원본을 확보하도록 합니다.
SEL의 변압기 사고 분석 교육은 차동계전기 동작과 보상 설정, 여자돌입 시 고조파 억제·저지 알고리즘을 함께 분석합니다. 계전기 표시는 사건의 단서이며, 동작 원인은 설정과 파형을 함께 해석해야 한다는 점이 중요합니다.
같은 경보라도 확인해야 할 질문은 다릅니다
- 저전압 관련 동작: 어느 지점의 전압을 감시하는지, 실제 공급 이상인지 계측회로 이상인지 확인합니다.
- 과전류·지락 관련 동작: 보호 구간과 사고 당시 기록을 살피고, 부하 및 설비 점검 결과와 대조합니다.
- 변압기 차동보호 동작: 내부고장 가능성과 여자돌입 등 영향을 전문가가 구분하도록 합니다.
- 복전 후 투입 불가: 리셋 여부만 보지 않고 제어전원과 인터록, 잔류 경보 등 해당 회로의 투입 조건을 확인합니다.
예를 들어 전력공급자가 공급 복구를 알렸지만 건물 메인 차단기는 여전히 열려 있는 상황을 생각할 수 있습니다. 이것은 가상의 판단 사례이며, 즉시 리셋하라는 뜻이 아닙니다. 먼저 기존 트립 원인과 점검 결과가 확인됐는지, 조작을 승인할 담당자가 있는지 구분해야 합니다. 공급 복구 사실과 구내 설비의 재투입 가능 여부는 서로 다른 확인 사항입니다.
여자돌입 전류는 가압 조건과 변압기 특성에 영향을 받으므로 특정 배수나 고조파 비율을 모든 현장의 정답으로 외우지 않는 것이 좋습니다. 트립을 피하려고 현장에서 보호 설정을 임의로 변경하는 대신, 기존 보호협조 자료와 제조사의 적용 지침을 검토할 항목으로 남겨야 합니다.

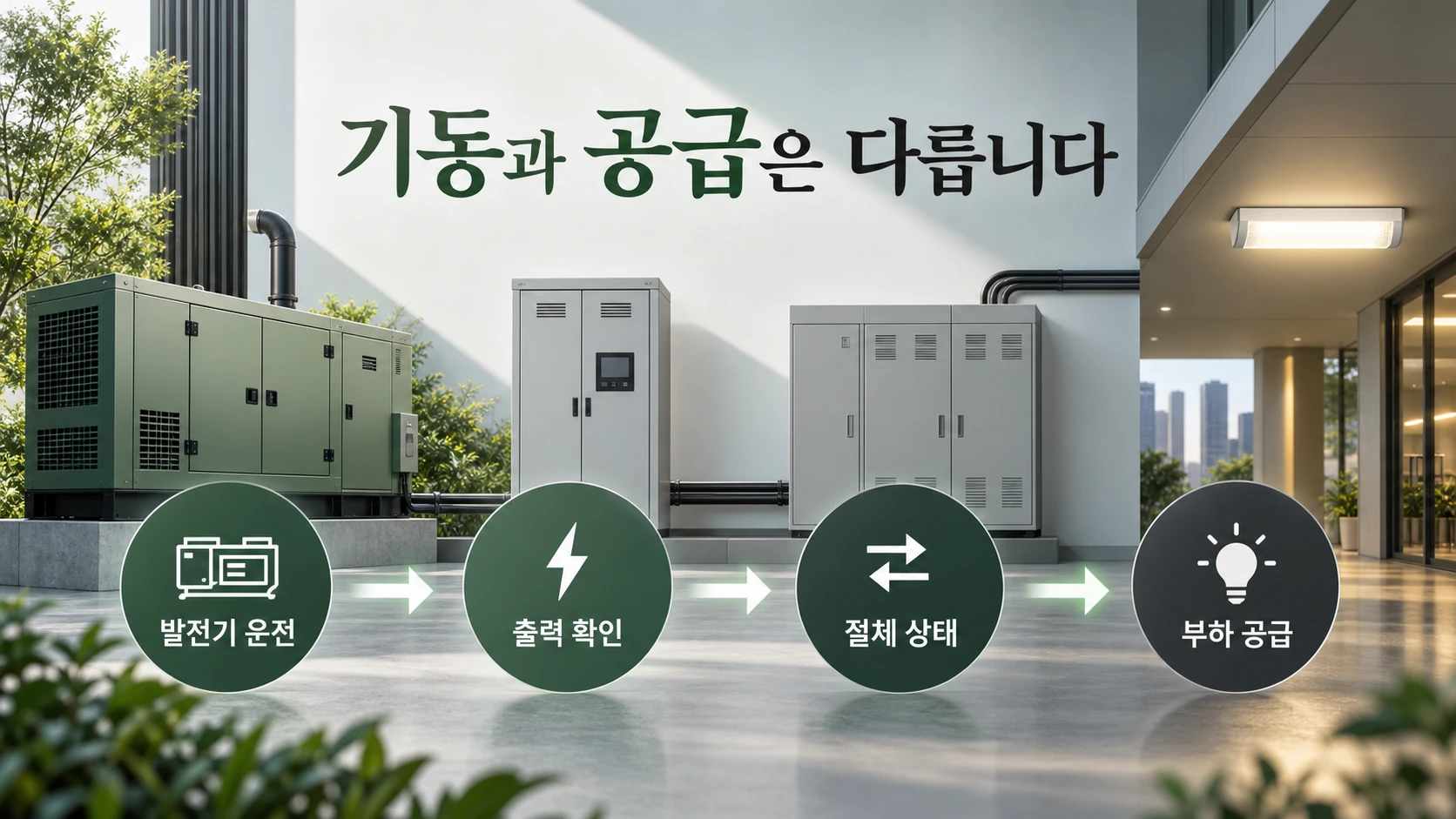

발전기 기동과 비상부하 전원 공급은 별도로 확인합니다
발전기 엔진이 돌아가는 것과 비상부하가 전기를 공급받는 것은 같은 상태가 아닙니다. 발전기 출력, 차단기와 절체장치 상태, 부하 측 공급까지 각각 확인해야 합니다. 현장 기록도 “발전기 정상” 한 줄로 끝내기보다 확인한 범위를 적는 편이 다음 담당자에게 도움이 됩니다.
자동기동이 되지 않을 때 축전지는 점검 대상이지만, 원인을 배터리로 단정할 수는 없습니다. 제어반 경보, 충전장치, 연료계통, 기동 조건 등 제조사 진단 순서에 따라 원인을 좁혀야 합니다. 특정 기동전압 하나만으로 배터리 수명을 판정하거나, 실패 원인을 모른 채 기동을 반복하는 방식은 현장 절차로 채택하지 않습니다.
자동절체가 되지 않을 때도 곧바로 수동 핸들을 조작하는 공통 절차를 만들면 안 됩니다. Schneider Electric의 절체장치 제어 입력 안내에서도 컨트롤러 종류에 따라 입력 접점의 동작 방식이 다르며 배선도로 확인하도록 설명합니다. 같은 “절체” 기능이라도 제어조건을 확인해야 하는 구체적인 사례입니다.
현장 매뉴얼에는 설치 모델과 도면 번호, 자동·수동 운전의 허용 조건, 담당자와 지원 연락처를 적습니다. 인터록을 우회하거나 원래 설계와 다른 병렬 상태를 만드는 조작을 해결책으로 넣지 않습니다. 무정전 절체나 타이 운전은 계통 검토와 승인 절차가 필요한 운전으로 구분합니다.
현장별로 채워야 하는 비상전원 확인표
| 항목 | 현장 자료에서 확인할 내용 |
|---|---|
| 기동·절체 기준 | 해당 부하에 적용되는 설계 기준과 장비의 시간 설정 |
| 축전지와 제어전원 | 정격, 충전 상태, 점검 및 교체 판정 기준 |
| 비상부하 목록 | 실제 연결 회로와 우선 공급 대상 |
| 수동 운전 | 제조사가 허용하는 조건, 조작 자격과 승인 절차 |
| 장시간 운전 | 연료와 냉각 상태, 운전 감시 및 지원 계획 |
“몇 초 안에 기동”, “몇 퍼센트 이하 부하” 같은 숫자는 시설의 적용 기준과 설계 자료에서 가져와야 합니다. 숫자를 비워 두면 불편하더라도, 근거 없이 채운 수치보다 확인 책임자와 확인할 문서를 명시한 표가 실제 관리에 유용합니다.

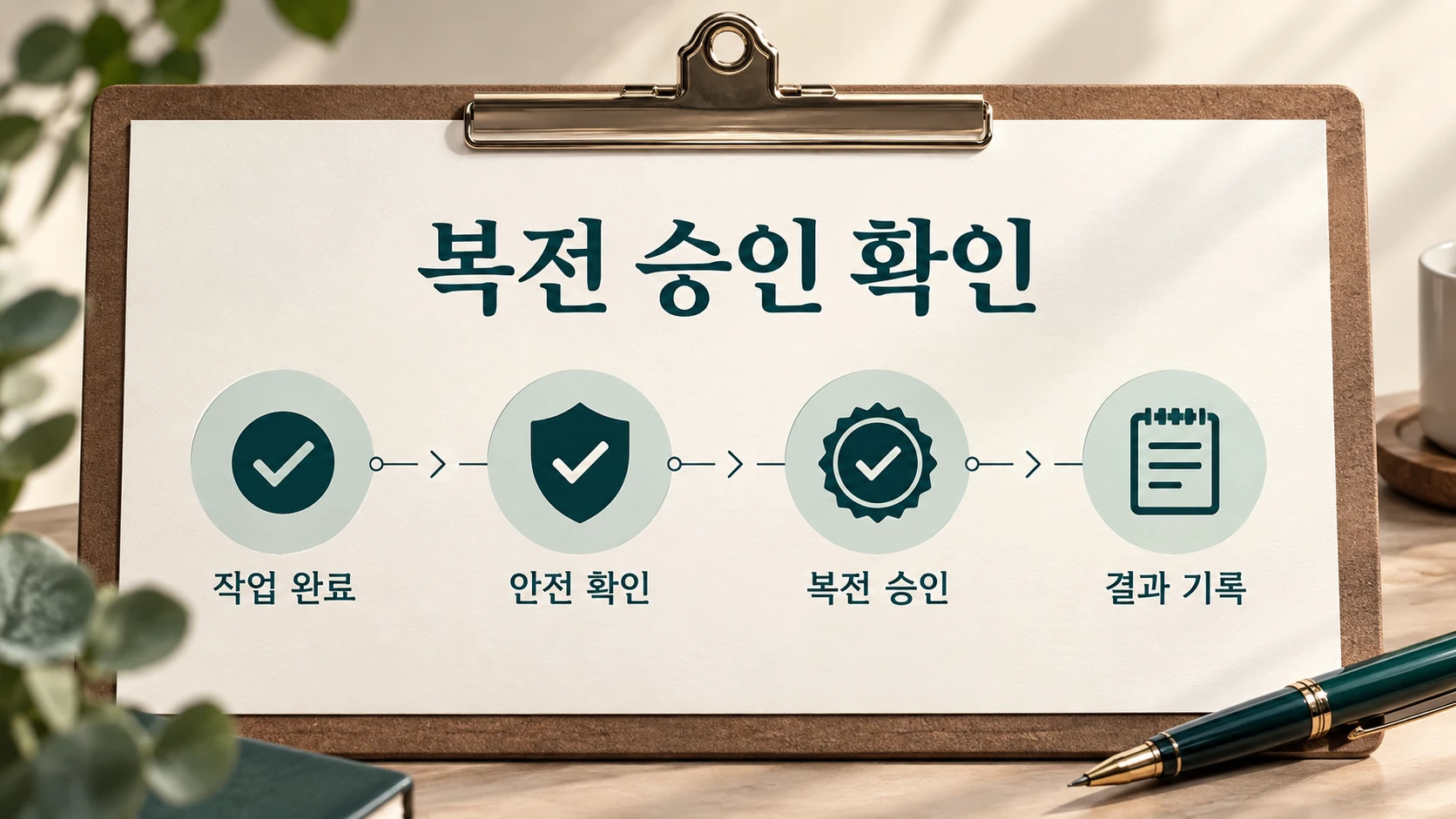

복전은 작업 완료와 안전 확인 뒤 승인된 절차로 진행합니다
복전 판단의 출발점은 공급자가 전원을 복구했는지에 더해 작업구간이 안전하게 통전될 수 있는지입니다. 산업안전보건기준에 관한 규칙 제319조는 정전 작업의 전원 확인, 잠금·표지, 잔류전하와 검전, 필요한 접지 조치를 규정하고 있습니다. 재공급 때도 작업기구 등의 제거와 작업자 이격, 잠금·표지 철거, 이상 유무 확인을 요구합니다.
실제 전기작업은 전원을 끄는 동작만으로 끝나지 않습니다. 유도전압이나 예비 전원의 역송전, 저장된 에너지까지 작업계획에서 다뤄야 합니다. 콘덴서를 일정 시간 기다렸다는 사실이나 표시등이 꺼졌다는 사실만으로 안전을 확인했다고 기록하지 않습니다.
Schneider Electric의 중전압 배전반 지침은 자격을 갖춘 전기 작업자와 장비별 안전·시운전 확인을 전제로 합니다. 일반 블로그에서 정한 차단기 순서가 현장 승인 절차를 대신할 수 없는 이유입니다.
복전 요청서에는 조작 순서와 승인 근거를 함께 남깁니다
작업 완료자, 고장 구간 점검 결과, 미복구 구간, 작업자 이격 확인, 관련 기구 및 잠금 관리 상태를 기록합니다. 이후 승인된 절차에 따라 전원을 공급하고, 부하 복구 후 경보와 전압·전류 등 현장 지정 감시 항목을 확인합니다. 부하별 투입 간격은 모터 기동 특성, 설비 용량과 설계 조건에 맞춰 정합니다.
조작 기록은 시각·대상·승인자·실행자·결과가 연결되도록 작성합니다. “복구 완료”와 함께 정상화되지 않은 부하, 후속 점검 일정, 다음 근무자에게 넘길 경보도 남깁니다. 사고 보고의 대상과 기한은 적용 법령을 별도로 확인해야 하며, 교육 녹취에 나온 인원 수나 기간을 그대로 신고 기준으로 사용하지 않습니다.
평상시 점검과 훈련에서 확인할 것
교육 원고에서 강조한 축전지, 변압기, 차단기, 케이블, 누수 관리는 현장 점검계획의 항목으로 연결할 수 있습니다. 각 항목에 담당자, 제조사 점검 기준, 이상 발견 시 조치와 이력을 붙입니다. 센서나 예측진단을 도입하더라도 경보 확인 담당자와 조치 계획이 있어야 운영에 도움이 됩니다.
당직 훈련은 어두운 상황에서 조작 속도를 경쟁하기보다 연락 체계와 현장 자료를 실제로 찾을 수 있는지 확인하는 방식으로 설계합니다. 단선결선도와 비상부하 목록의 최신 여부, 출입 및 조명, 지원 요청 연락망, 조작 승인 절차를 함께 점검합니다. 계획 정전은 이용자에게 시간과 영향 범위를 사전에 알리고 변경 시 다시 안내할 담당자를 정합니다.
자주 묻는 질문 (FAQ)
Q 한전 전원이 돌아오면 바로 차단기를 올려도 되나요?
공급 복구만으로 재투입을 결정할 수는 없습니다. 구내 고장과 작업 상태, 통전 가능 조건을 확인하고 현장 승인 절차를 따라야 합니다.
Q 발전기가 돌면 비상전원은 정상인가요?
실제 부하 측 공급까지 확인해야 합니다. 엔진 운전, 출력, 절체장치와 비상부하 상태를 나눠 기록하세요.
Q 보호계전기 경보를 리셋하면 복구되는 것 아닌가요?
리셋은 고장 제거를 뜻하지 않습니다. 사고 기록을 확보하고 동작 원인과 투입 허용 조건을 확인하는 과정이 먼저입니다.
결론: 우리 현장의 복전 승인 기준을 한 장으로 정리하세요
매뉴얼을 검토할 때는 “누가 어떤 정보를 확인해야 복전을 승인할 수 있는가”를 질문해 보세요. 답이 불분명하다면 차단기 조작 설명을 늘리기 전에 도면, 비상부하, 담당자, 제조사 기준을 연결해야 합니다. 정전 대응의 완성도는 복구 속도만이 아니라 안전한 재공급을 판단할 근거가 남아 있는지로 평가할 수 있습니다.
정보 확인 기준일: 2026년 9월 9일. 이 글은 현장 매뉴얼 검토용이며, 실제 조작은 해당 설비의 승인된 작업계획과 제조사 지침을 적용합니다.
