단상과 삼상은 교류 전원의 위상 수와 배선 구성에서 차이가 납니다. 한국의 대표적인 삼상 4선식 220/380V 계통에서는 상선과 중성선 사이가 공칭 220V, 상선끼리가 공칭 380V입니다. 다만 이 전압이나 전선 색만으로 현장 설비를 판정하거나 직접 결선해서는 안 됩니다.
목차

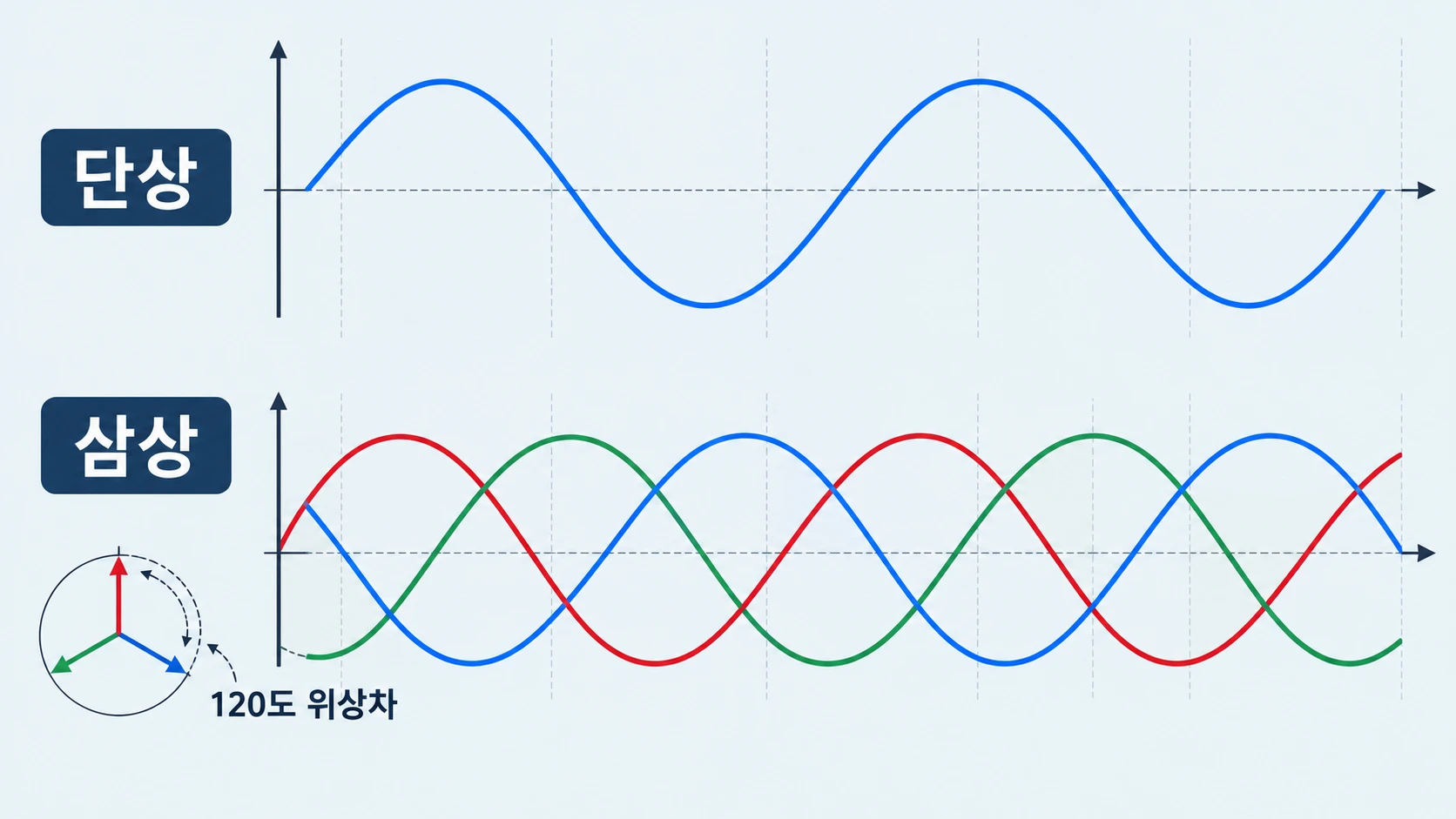

단상과 삼상은 무엇이 다른가
교류 전압은 시간에 따라 크기와 방향이 바뀝니다. 단상은 하나의 교류 전압 파형을 기준으로 전력을 공급하는 방식입니다. 삼상은 주파수와 크기가 같은 세 교류 전압이 서로 120도씩 어긋나도록 구성한 방식입니다. ‘상’은 단순히 전선 가닥 수를 뜻하지 않습니다. 배선은 단상 2선식, 삼상 3선식, 삼상 4선식처럼 목적과 계통에 따라 달라집니다.
발전기에서는 자계와 코일 사이의 상대 운동으로 전압이 유도됩니다. 세 상을 만드는 발전기에서는 권선을 공간상 120도 간격으로 배치해 위상이 다른 세 전압을 얻습니다. 전력계통에서 중요한 것은 이 세 전압의 크기와 위상 관계이며, 집 콘센트의 구멍 수만으로 건물 전체의 전원 방식을 설명할 수는 없습니다.

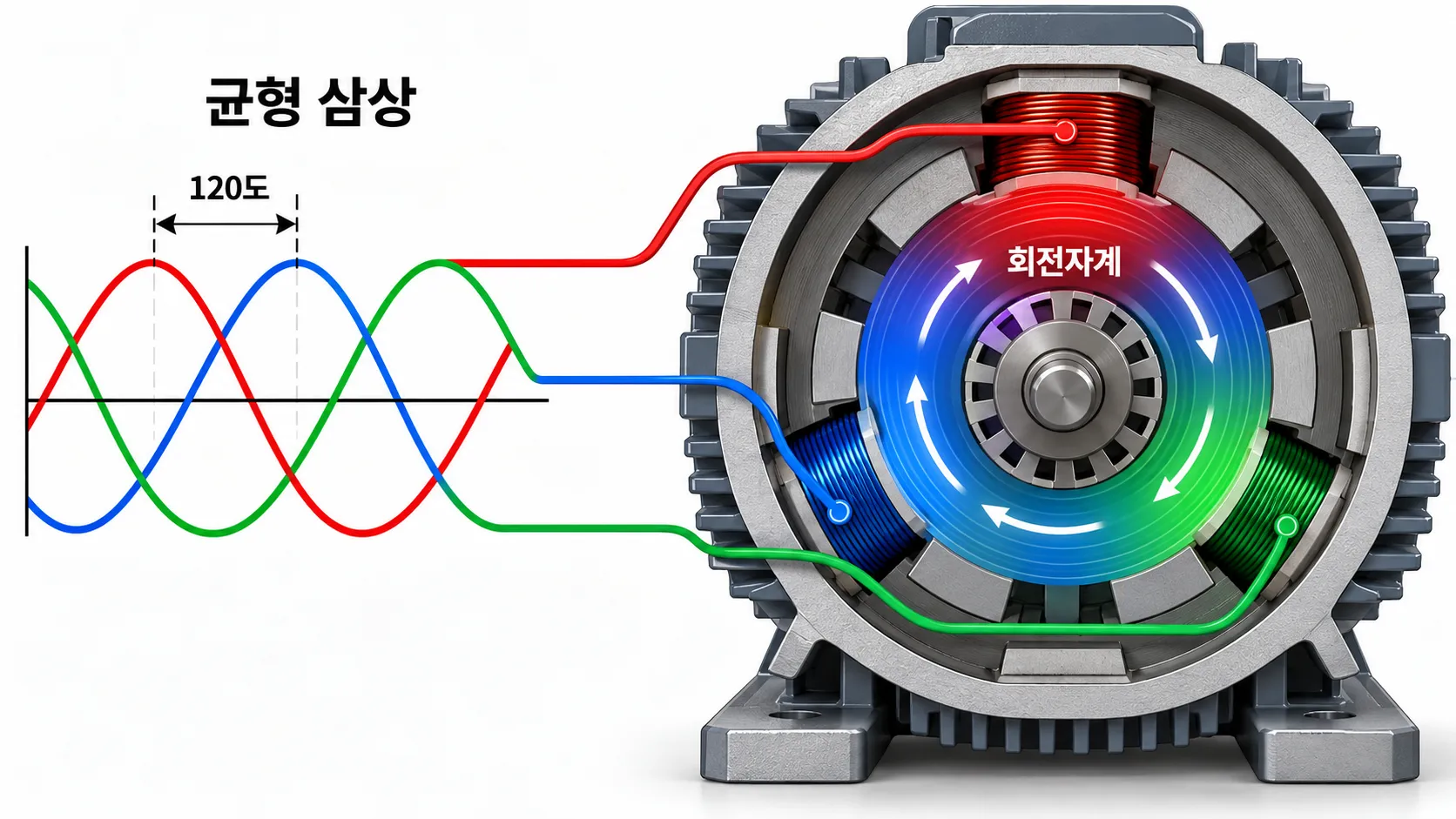

삼상은 왜 모터와 배전에 널리 쓰일까
균형 삼상 전원은 각 상의 전력이 시간에 따라 변해도 세 상의 합산 순간전력이 일정해지는 특성이 있습니다. 그래서 회전 자기장을 만들기 쉬워 삼상 유도전동기를 직접 구동하는 데 유리합니다. 루이빌대학교 전기공학 강의 자료는 균형 삼상 전원의 120도 위상 관계와 Y·델타 연결을 설명합니다.
그렇다고 단상 전기가 ‘힘이 끊겨 큰 모터를 돌릴 수 없는’ 방식인 것은 아닙니다. 단상 전원으로 작동하는 모터와 장비도 널리 쓰이며, 기동 방식이나 정격 용량은 모터 설계에 따라 다릅니다. 삼상이 산업 설비에 자주 쓰이는 이유는 단순히 큰 전압을 쓰기 때문이 아니라 모터 운전과 전력 공급에서 유리한 특성이 있기 때문입니다.
전선 사용량을 몇 퍼센트 줄인다는 식의 비교는 전압, 전류, 도체 재료, 허용 전압강하, 회로 길이와 부하 조건을 고정해야 계산할 수 있습니다. 따라서 단상 2선식과 삼상 4선식 사이에 보편적으로 적용되는 ‘구리 33% 절감’ 같은 수치로 단정하지 않는 편이 정확합니다.

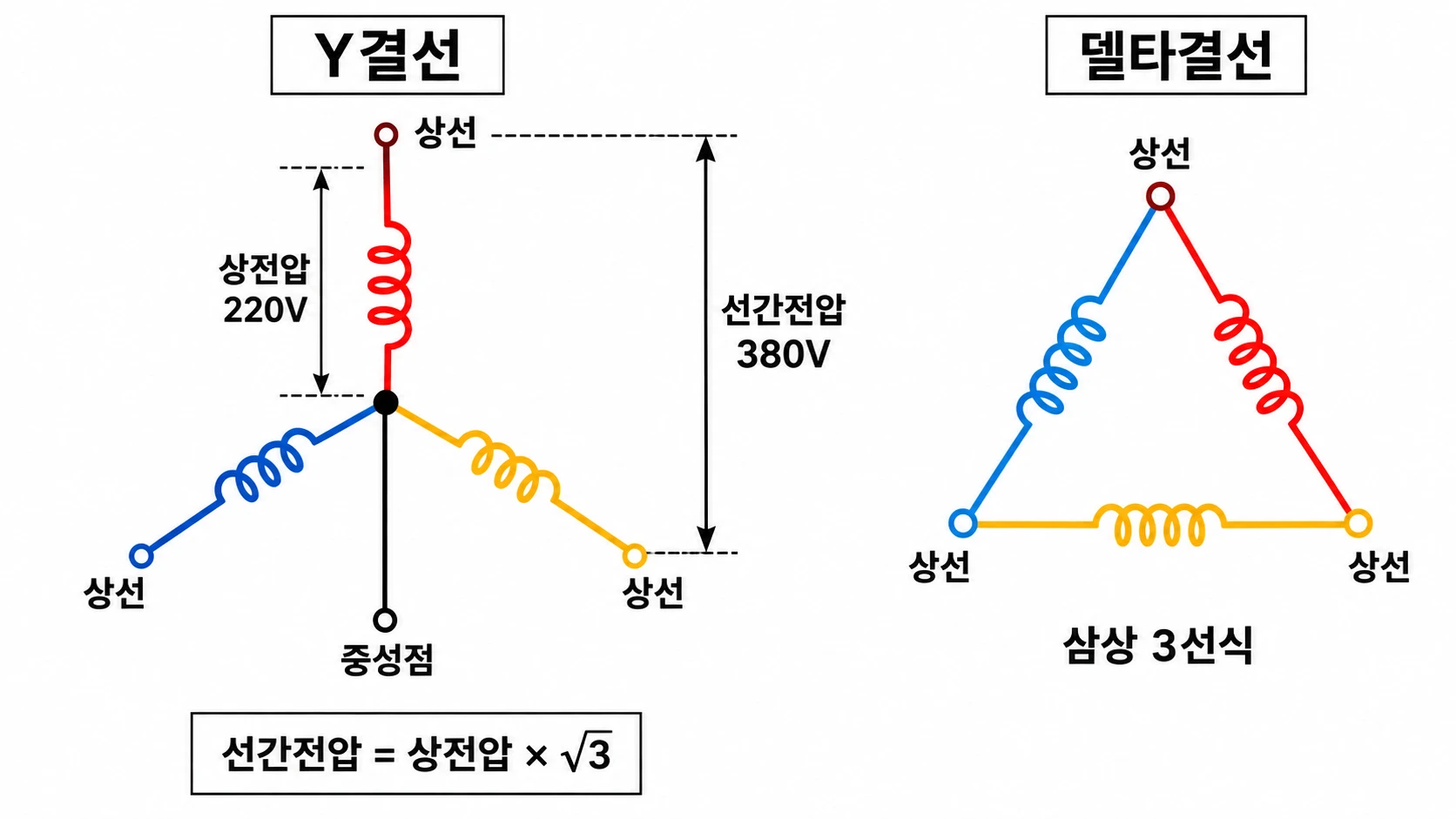

Y·델타 결선과 220/380V 관계
Y(스타) 결선은 세 권선의 한쪽 끝을 한 점에 모으는 방식입니다. 그 중성점을 외부로 꺼내면 중성선을 포함한 4선식 구성이 가능합니다. 델타 결선은 세 권선을 고리처럼 연결한 구조로, 기본 단자 구성은 삼상 3선식입니다. 어느 쪽을 쓸지는 변압기와 부하의 설계에 따라 정하며 델타가 특정 전압만 낸다거나 언제나 별도 변압기가 필요하다고 일반화할 수 없습니다.
한국에서 사용되는 대표적인 삼상 4선식 220/380V 배전에서는 상선과 중성선 사이의 상전압이 공칭 220V, 상선 두 개 사이의 선간전압이 공칭 380V입니다. 한국전기산업진흥회 KEC 질의응답도 해당 220/380V 삼상 4선식 사례에서 상전압과 선간전압을 이와 같이 구분합니다.
| 측정 지점 | 명칭 | 공칭 전압(해당 계통) |
|---|---|---|
| 상선과 중성선 | 상전압 | 220V |
| 상선과 다른 상선 | 선간전압 | 380V |
균형 Y 결선에서는 선간전압의 크기가 상전압의 √3배입니다. 220×√3은 약 381V이므로 계통의 공칭 표기 380V와 반올림 차이가 있습니다. 이 관계는 균형 삼상 Y 결선에서의 관계이며, 모든 삼상 계통이나 모든 단자 배치에 그대로 적용되는 만능 판별식은 아닙니다. KEC 공식 질의응답에서 해당 사례의 전압 구분을 확인할 수 있습니다.

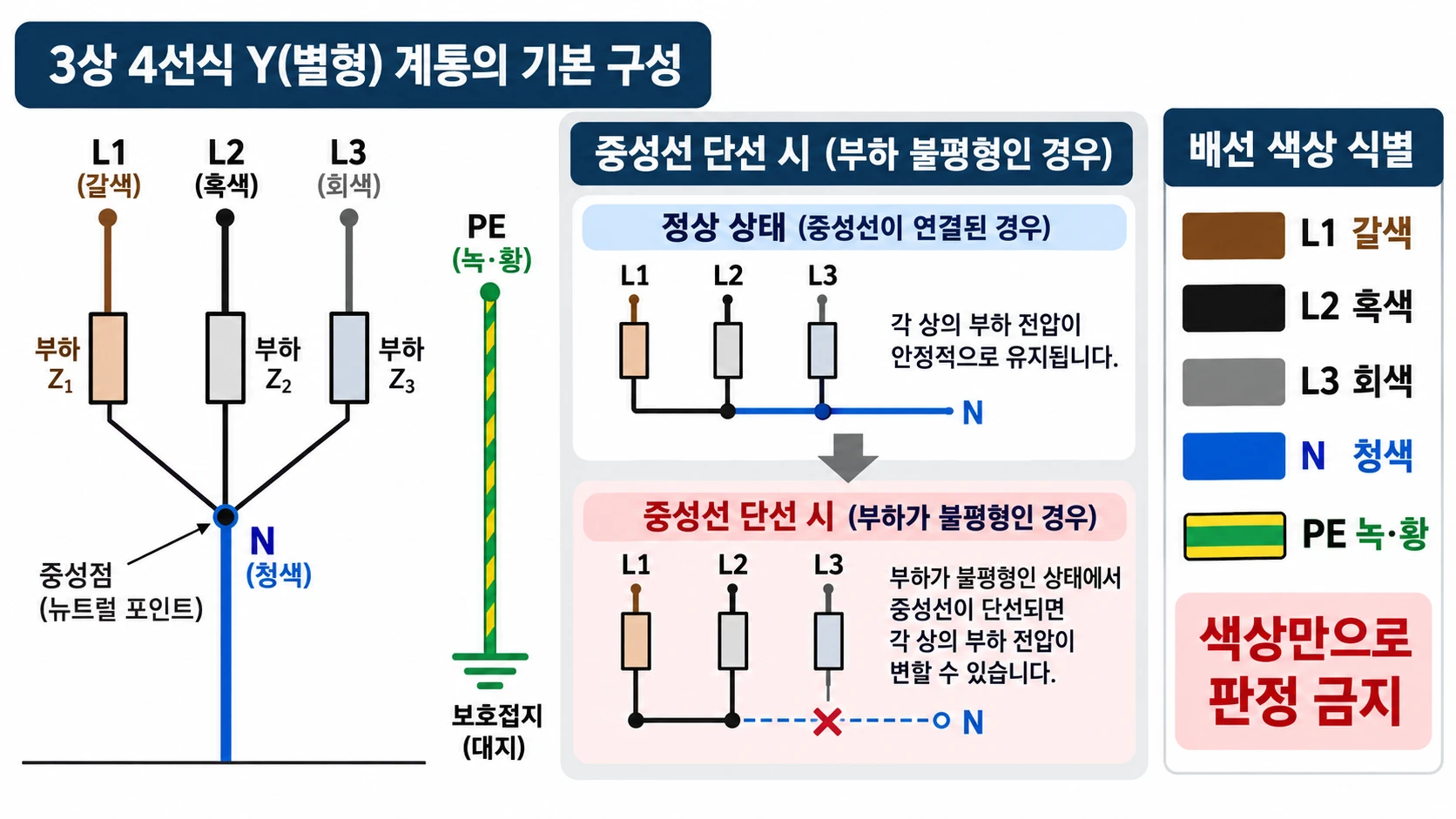

중성선과 전선 색상, 안전하게 이해하기
중성선은 계통에서 기준점과 부하 전류의 귀로 역할을 할 수 있습니다. 삼상 4선식에서 상별 부하가 균형을 이루지 않으면 중성선에 불평형 전류가 흐를 수 있습니다. 중성선이 끊어진 상태에서 상별 부하가 불균형하면 부하 측 중성점이 이동해 각 부하에 걸리는 전압이 달라질 수 있습니다. 결과를 언제나 정확히 380V라고 단정할 수는 없지만, 연결된 기기에 과전압이나 저전압이 생길 수 있어 위험합니다.
국가법령정보센터에 게시된 전기설비 점검 기준의 KEC [K]121.2 색상 표기는 L1 갈색, L2 흑색, L3 회색, N 청색, 보호도체(PE) 녹색·노란색 조합입니다. 이 표는 도체 식별을 돕지만 기존 설비, 오배선, 변경 이력 가능성이 있으므로 색상만으로 활선 여부나 기능을 확정하면 안 됩니다. 점검 기준도 색상과 함께 배선 상태, 차단기, 접지와 절연 상태를 별도 항목으로 다룹니다.
분전반을 열거나 도체를 만지는 작업은 감전·아크 위험이 있습니다. 색상표를 보고 전압을 ‘뽑아 쓰는’ 작업을 시도하지 말고, 회로도와 적절한 계측 절차를 갖춘 자격 있는 전기 작업자에게 맡기세요. 국가법령정보센터의 정기점검 부적합 전기설비 처리방법에서 색상 기준과 다른 점검 항목을 확인할 수 있습니다.

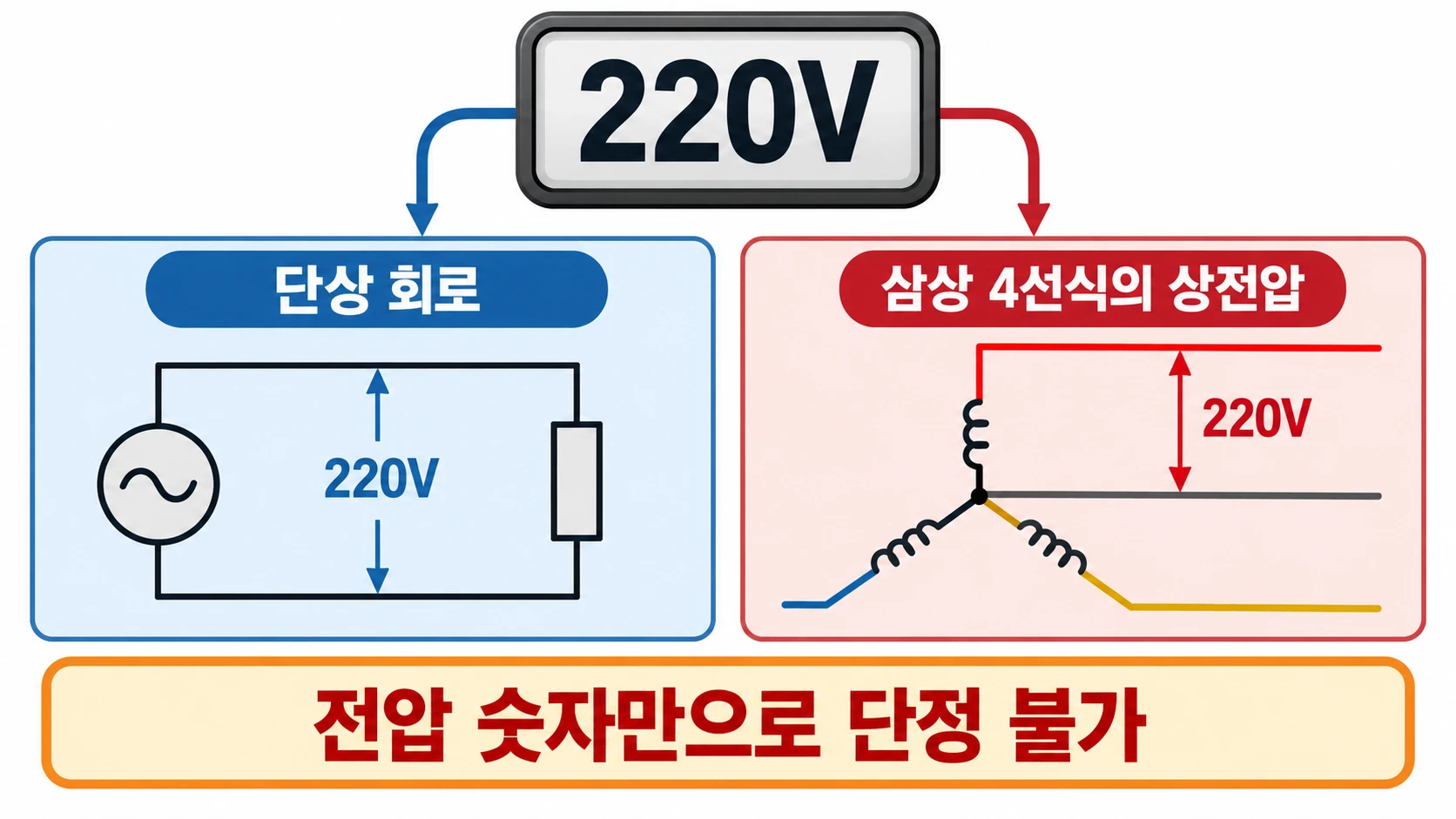

전압과 계산식을 읽을 때 주의할 점
전압 숫자 하나만으로 단상인지 삼상인지 판단할 수 없습니다. 220V는 삼상 4선식에서 상선-중성선 간 전압일 수도 있고 단상 회로의 전압일 수도 있습니다. 반대로 삼상 설비의 전압도 계통과 설계에 따라 달라집니다. 문제에서는 결선도, 도체 사이 측정 위치, 계통 설명을 먼저 확인하세요.
전압강하 식에서 단상 2선식의 2나 삼상 회로의 √3은 특정 가정과 정의 아래 도출되는 계수입니다. 선로 길이를 편도 또는 왕복으로 정의하는지, 역률·도체 저항과 리액턴스를 어떻게 다루는지에 따라 식의 모양이 달라집니다. 공식을 외우기 전에 적용하는 회로 조건과 단위를 확인해야 합니다.
송전 전압을 높이면 같은 유효전력을 보낼 때 전류를 낮출 수 있고, 저항 손실은 전류의 제곱에 비례하므로 감소할 수 있습니다. 다만 실제 전력계통 설계에는 절연, 변압, 무효전력, 선로 조건 등도 함께 고려됩니다. ‘손실이 전압 제곱에 무조건 반비례한다’고 모든 상황에 적용하지는 마세요.
자주 묻는 질문
Q 집 콘센트가 두 구멍이면 건물 전체가 단상인가요?
그렇게 단정할 수 없습니다. 콘센트는 해당 기기에 공급하는 회로의 접속 형태를 보여줄 뿐, 건물 인입 계통 전체를 판별하는 정보는 아닙니다.
Q 220V라고 적혀 있으면 단상이라고 보면 되나요?
아닙니다. 220V는 단상 회로에서 쓰일 수 있고, 220/380V 삼상 4선식에서는 상선과 중성선 사이 공칭 전압으로 쓰일 수 있습니다. 결선과 측정 지점을 확인해야 합니다.
Q 전선 색만 보고 L·N·접지를 구분해도 되나요?
안 됩니다. 색상 기준은 식별을 돕는 정보입니다. 실제 배선 상태와 전압 유무는 도면 및 적절한 시험·계측으로 확인해야 하며, 분전반 작업은 자격 있는 작업자에게 맡기세요.
