전선은 ‘몇 SQ인가’만으로 고르지 않습니다. 전선이 움직이는 전원 코드인지, 벽·배관 안의 고정배선인지, 몇 가닥이 함께 들어가는지, 설치 장소의 열·습기·묶음 상태와 보호장치까지 함께 맞아야 합니다. 특히 벽 속 배선·콘센트 증설·차단기 주변 작업은 간단한 DIY가 아니라 전기공사 범위가 될 수 있으므로, 제품을 고르는 일과 시공을 분리해 생각하는 것이 안전합니다.
이 글은 집에서 전선 표기를 읽고 구매 전 확인할 항목을 정리한 안내입니다. 특정 전선의 규격이나 허용전류를 임의로 정해 주는 글이 아니며, 최종 선정과 시공은 설비 도면·제조사 자료·현장 조건을 기준으로 판단해야 합니다. 기준 확인일은 2026년 9월 22일입니다.
목차

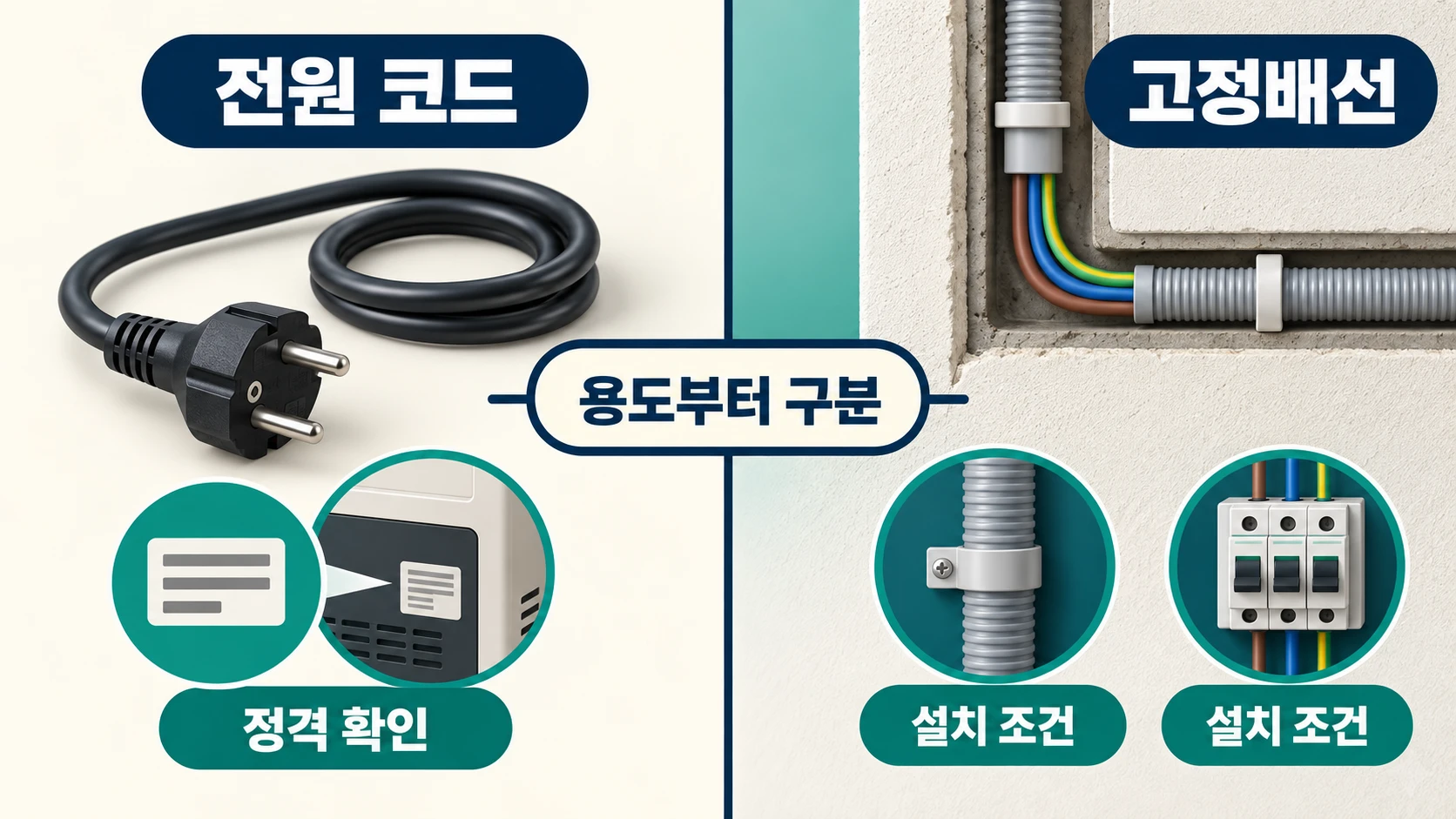

전선을 고를 때 먼저 나눌 두 가지
첫 질문은 “굵기가 몇 SQ인가?”가 아니라 이 선이 전원 코드인지, 건물의 고정배선인지입니다. 손에 들고 움직이는 기기용 코드는 반복 굴곡과 사용 환경을 고려한 구조가 필요하고, 벽·천장·배관 안에 고정되는 배선은 포설 방식과 보호 조건을 함께 봐야 합니다.
한국전기설비규정(KEC)은 전선의 선정·식별, 코드, 배선설비의 외부영향과 허용전류를 각각 다룹니다. 즉 재질이나 굵기 하나만 보고 용도를 바꾸어 쓰는 방식은 규정의 판단 구조와 맞지 않습니다. KEC 핸드북의 전선 선정·식별 및 코드 항목에서 해당 체계를 확인할 수 있습니다.
핵심 원칙
제품 전원 코드가 손상됐다고 해서 비슷해 보이는 선을 이어 붙이거나, 멀티탭을 임의 제작하는 것은 안전한 대체 방법이 아닙니다. 코드세트·전선·전원코드는 안전관리 대상 품목에 포함될 수 있으므로, 완제품의 정격·인증·제조사 안내를 우선 확인하세요.

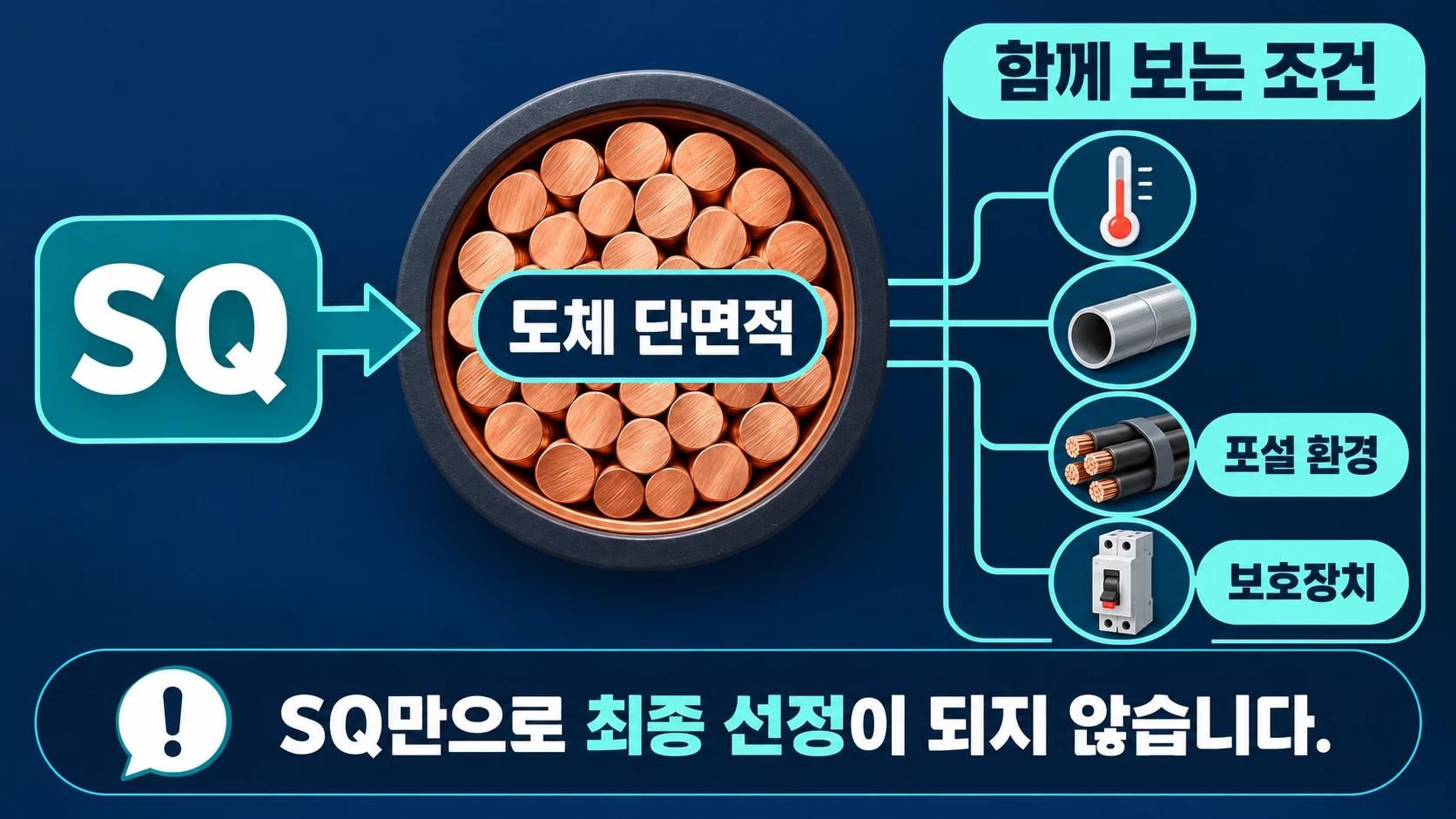

SQ는 무엇을 뜻하고 무엇을 뜻하지 않을까
SQ(스퀘어)는 보통 도체의 단면적을 제곱밀리미터(㎟)로 나타내는 표기입니다. 도체 지름과 단면적은 같은 말이 아니므로, 지름만으로 서로 다른 구조의 전선을 같은 규격이라고 단정하면 안 됩니다. 여러 가닥으로 이루어진 연선은 각 가닥의 구성에 따라 외관과 유연성이 달라질 수 있습니다.
더 큰 단면적이 언제나 더 적합한 것도 아닙니다. 허용전류는 단면적 외에도 절연체 종류, 주변 온도, 관·트레이·벽체 등 포설 방법, 함께 묶인 회로 수, 보호장치와의 협조에 영향을 받습니다. KEC에는 배선설비 선정 시 외부영향과 허용전류를 고려하는 항목이 별도로 있습니다. 따라서 “가정은 몇 SQ면 모두 충분하다” 같은 단일 수치는 설계·교체 판단의 근거가 될 수 없습니다.
| 표기에서 보는 것 | 알 수 있는 것 | 그것만으로 알 수 없는 것 |
|---|---|---|
| SQ·㎟ | 도체 단면적 표기 | 해당 현장의 최종 허용전류·차단기 선정 |
| 심선 수 | 한 케이블 안의 도체 구성 | 각 심선의 실제 용도·결선 방식 |
| 전압 표기 | 케이블의 정격전압 계열 | 어떤 회로에나 써도 되는지 여부 |
| 제품명·형식 | 제조사가 정한 구조·적용 범위 | 매설·노출·옥외 모두에 적합한지 여부 |

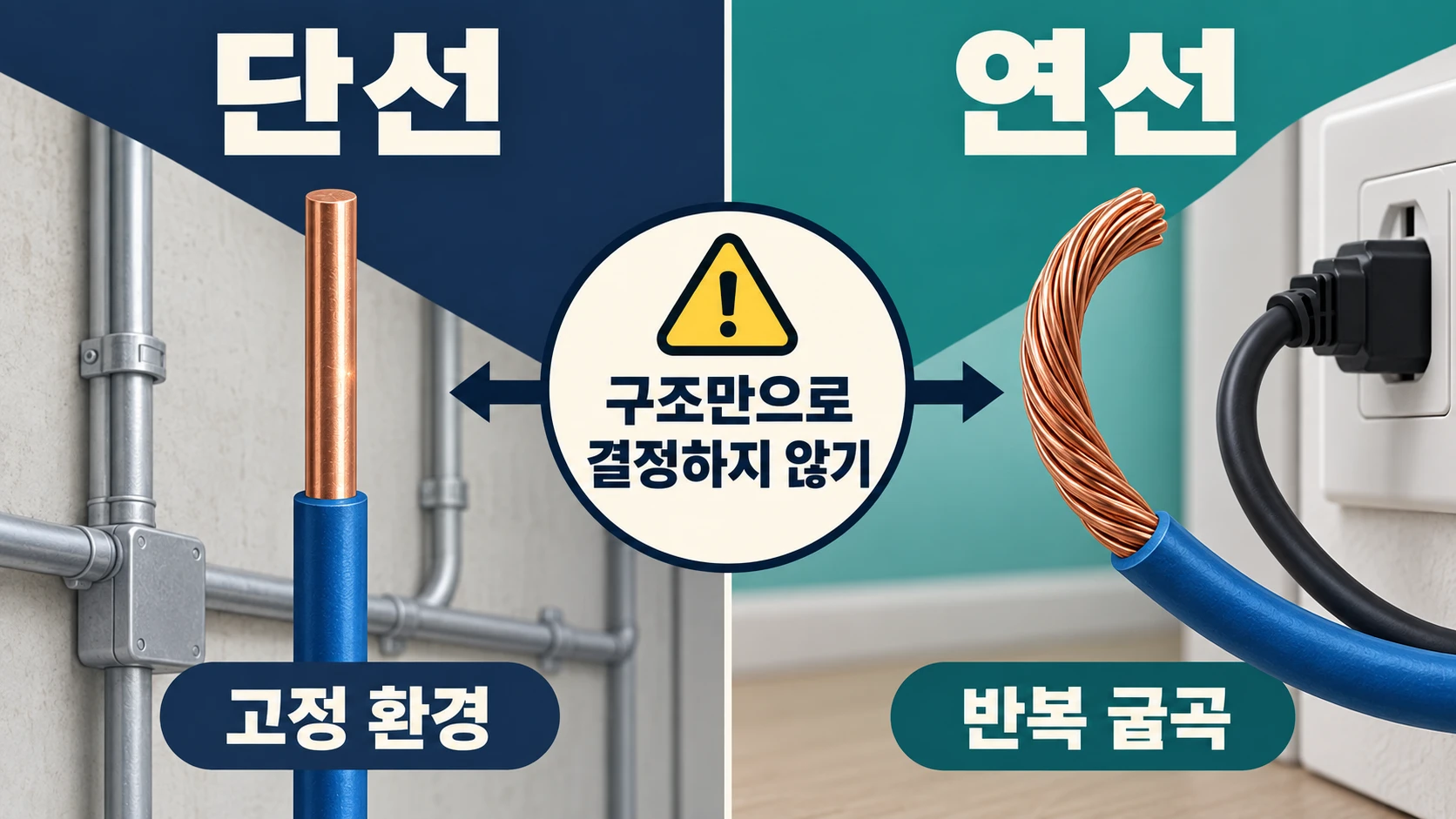

연선과 단선, 코드와 고정배선의 차이
단선은 하나의 도체로 구성돼 형태가 비교적 유지되는 편이고, 연선은 여러 가는 도체를 모아 굴곡에 대응하기 쉽게 만든 구조입니다. 이 차이는 작업 감각을 설명하는 출발점일 뿐, “단선은 무조건 벽 안, 연선은 무조건 멀티탭”이라는 만능 공식은 아닙니다.
예를 들어 전원 코드는 플러그·기기·코드 전체가 하나의 안전 설계로 평가됩니다. 고정배선은 접속부, 배관·덕트, 접지, 과전류 보호, 사용 장소와 함께 검토됩니다. 같은 연선 또는 단선이라는 말만으로 다른 용도로 전환해서는 안 됩니다.
표기명이 비슷해도 데이터시트를 확인해야 하는 이유
시장에서 통용되는 약칭과 제조사 형식명은 혼용되기 쉽습니다. 특정 제품이 난연성·저독성·옥외 적합성을 갖는지, 몇 심인지, 어떤 정격인지 판단하려면 릴 표기와 제조사의 최신 사양서를 함께 확인해야 합니다. 약칭 하나를 보고 특성을 추정하는 것보다 모델명으로 확인하는 편이 정확합니다.

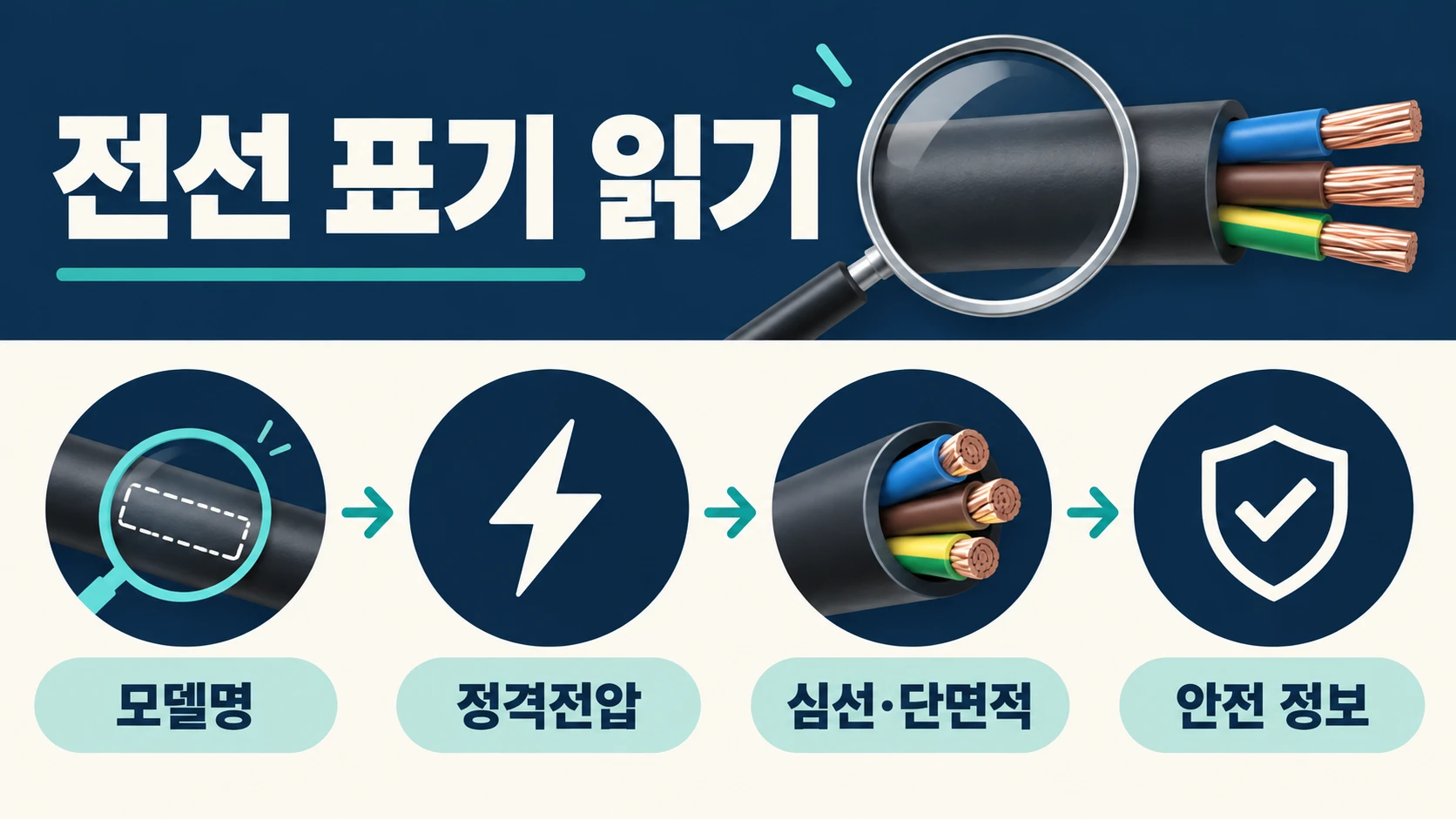

전선 겉면 표기 읽는 순서
전선이나 케이블 겉면의 인쇄는 대개 제조사, 형식, 정격전압, 심선 수와 단면적, 인증·추적 정보를 담습니다. 읽는 순서는 다음처럼 잡으면 됩니다.
- 제조사·모델명: 같은 약칭이라도 모델별 구조가 다를 수 있으므로 제조사 사양서로 연결합니다.
- 정격전압: 예를 들어 ‘0.6/1 kV’처럼 표기되면 숫자와 단위를 정확히 읽습니다. ‘0.6/1 V’처럼 단위를 빠뜨려 해석하면 안 됩니다.
- 심선 수와 단면적: ‘몇 C × 몇 ㎟’ 같은 표기는 구성 정보를 주지만, 색상과 결선 용도는 도면·기준에 따라 확인합니다.
- 안전 표시와 추적 정보: 대상 제품이라면 KC 표시, 인증·신고 번호, 모델명·제조(수입)자 같은 정보를 확인할 수 있습니다.
국가기술표준원은 안전관리 대상 전기용품의 표시 항목으로 안전 관련 표시, 인증·신고 번호, 모델명, 제조·수입자 정보를 안내합니다. 안전관리 대상 전기용품의 표시 안내를 보고, 온라인 판매 페이지의 사진만이 아니라 실제 제품 또는 포장의 표기를 대조하는 편이 좋습니다.

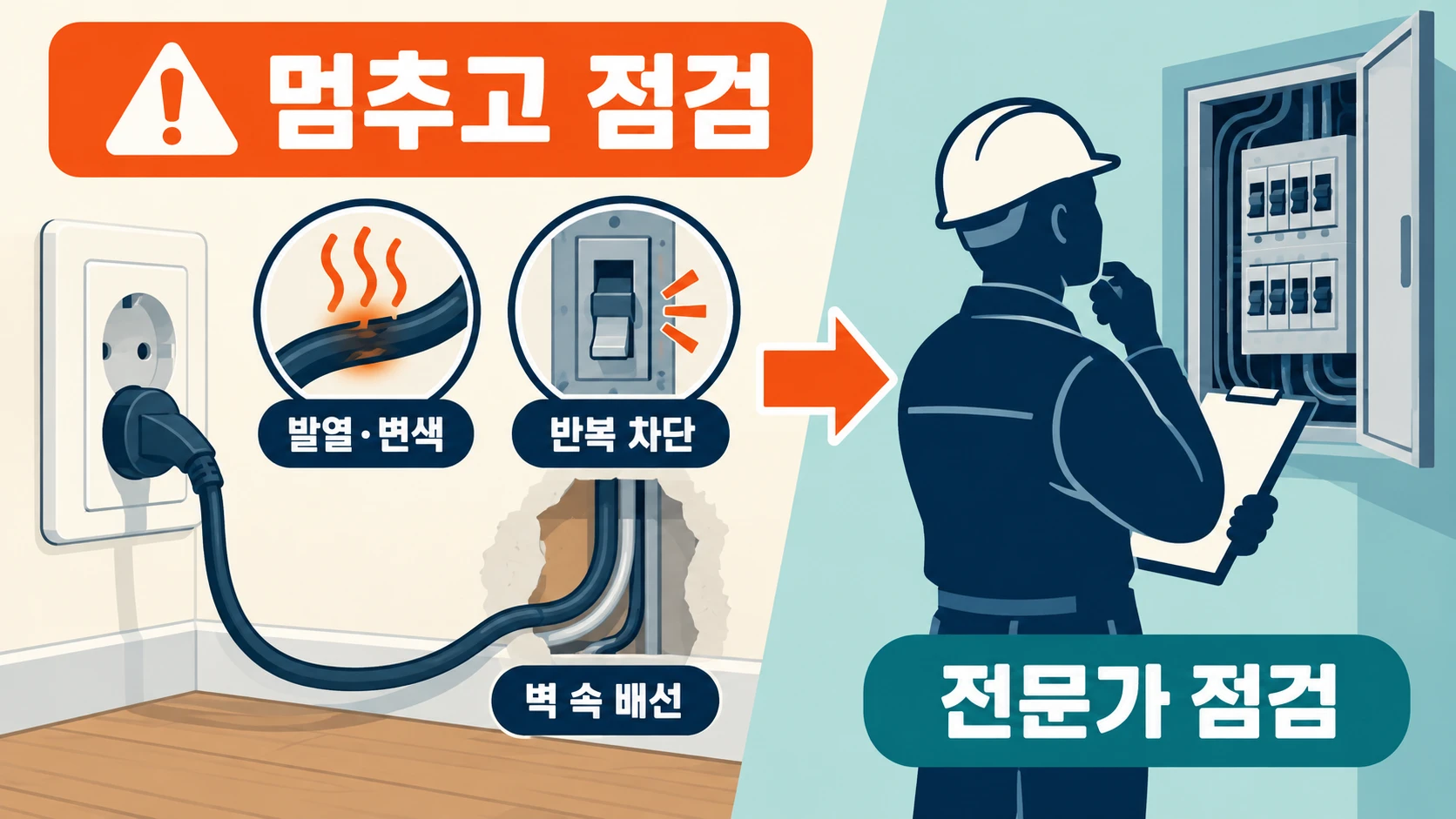

가정에서 특히 조심할 선택과 작업
벽 속 전선과 콘센트는 ‘보이는 선 하나’를 바꾸는 문제가 아닙니다. 회로의 차단기, 기존 배선의 상태, 접지, 접속함, 배관, 부하와 보호장치가 함께 연결됩니다. 일반용전기설비는 사용 전과 사용 중 기술기준 적합 여부를 점검하도록 한 제도가 있으므로, 이상 징후가 있으면 원인을 선 교체 하나로 단정하지 않는 편이 안전합니다. 전기안전관리법 제12조도 일반용전기설비의 점검을 규정합니다.
직접 작업을 멈춰야 하는 신호
- 플러그·콘센트·멀티탭이 뜨겁거나 변색·탄화된 경우
- 차단기가 반복해서 떨어지거나 타는 냄새·스파크가 있었던 경우
- 벽 속 배선, 콘센트 증설, 차단기함, 접지선에 손대려는 경우
- 옥외·습한 장소·난방기기처럼 사용 환경의 영향이 큰 경우
이 경우 전원을 분리하고 등록 전기공사업자 또는 적절한 자격을 갖춘 전문가에게 점검을 의뢰하세요. 전기공사는 원칙적으로 공사업자가 시공하도록 전기공사업법 제3조에서 정하고 있으며, 예외인 경미한 공사의 범위도 따로 존재합니다.
멀티탭은 한 기기에 쓰는 전선의 두께가 아니라 멀티탭 전체의 정격, 연결된 기기의 실제 소비전력, 접속 상태, 사용 환경을 함께 봐야 합니다. 여러 멀티탭을 연속 연결하거나 손상된 코드·헐거운 플러그를 계속 쓰는 방식은 피하고, 고출력 기기는 제조사 설치 안내와 전용 회로 필요 여부를 확인해야 합니다.

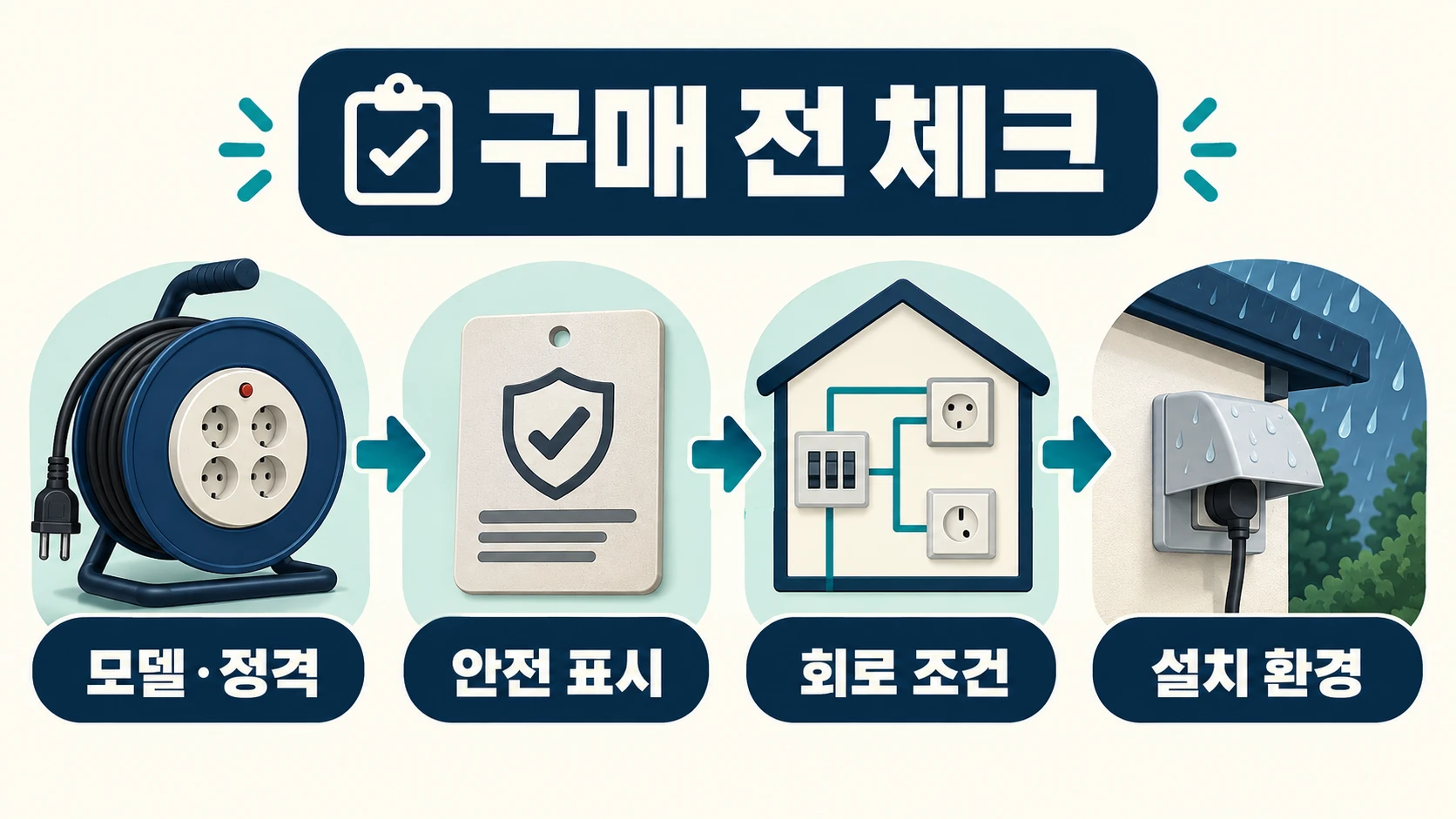

구매·교체 전 안전 체크리스트
전선을 구매하는 경우와 이미 설치된 설비를 고치는 경우의 판단은 다릅니다. 아래 목록은 ‘무엇을 사야 하는가’보다 ‘무엇을 확인해야 하는가’를 정리한 것입니다.
| 상황 | 구매·확인 항목 | 하지 말아야 할 판단 |
|---|---|---|
| 기기용 코드·멀티탭 | 완제품의 정격, 모델, KC 표시·제조사 안내, 사용 기기의 소비전력 | 남는 선을 이어 붙이거나 외관만 보고 수리 |
| 고정배선·콘센트 | 기존 회로와 차단기, 접지, 포설 환경, 시공 범위 | ‘몇 SQ면 된다’는 말만 듣고 벽 속 선 교체 |
| 옥외·습한 곳 | 해당 장소에 대한 케이블·접속부의 적용 조건, 방수·기계적 보호 | 실내용 제품을 임의로 노출 설치 |
| 전선 표기가 불명확함 | 제조사 모델명과 사양서, 실제 제품 표시 | 약칭·색상만으로 난연성이나 용도 추정 |
구매 전에는 제품안전정보센터의 인증정보 검색에서 모델·인증 정보를 확인할 수 있습니다. 다만 인증 확인이 곧 현장 시공 적합성을 보장하는 것은 아닙니다. 설치 환경과 회로 조건은 별도 판단이 필요합니다.
자주 묻는 질문
Q 전선이 굵으면 더 많은 전기를 마음대로 쓸 수 있나요?
아니요. 전선 단면적은 중요한 요소지만, 회로의 보호장치·콘센트·접속부·포설 조건까지 함께 맞아야 합니다. 더 굵은 선 하나만 바꾸어 회로 용량이 자동으로 커지지는 않습니다.
Q VCTF나 HIV라는 이름만 보고 구매해도 되나요?
아니요. 약칭은 출발점일 뿐입니다. 실제 모델의 정격전압, 심선 수, 단면적, 적용 장소, 제조사 사양과 안전 표시를 확인한 다음 해당 용도에 맞는지 판단해야 합니다.
Q 멀티탭 코드가 끊어졌는데 같은 굵기 전선으로 이어도 되나요?
권하지 않습니다. 전원 코드는 코드·플러그·기기의 조합으로 안전성을 보며, 임의 접속은 접속부 발열·절연 손상 위험을 만들 수 있습니다. 손상된 멀티탭은 사용을 중지하고 정격이 맞는 완제품으로 교체하는 편이 안전합니다.
Q 콘센트 안의 녹색 또는 녹색·황색 선은 잘라도 되나요?
안 됩니다. 색상만으로 현장 결선을 단정할 수는 없지만, 접지 도체로 쓰이는 색상일 수 있어 함부로 자르거나 분리해서는 안 됩니다. 콘센트 내부 작업은 전원을 차단한 뒤에도 전문가 점검이 필요한 영역입니다.
출처 및 참고 사이트
- 대한전기산업연합회, 한국전기설비규정(KEC) 핸드북 — 전선의 선정·식별, 코드 관련 항목 확인
- 대한전기산업연합회, KEC 핸드북 제2장 — 배선설비의 외부영향·허용전류 항목 확인
- 국가법령정보센터, 전기안전관리법 제12조 — 일반용전기설비 점검 규정
- 국가법령정보센터, 전기공사업법 제3조 — 전기공사 시공 제한
- 국가기술표준원, 안전관리 대상 전기용품의 표시 — 표시·인증 정보 확인
- 제품안전정보센터, 인증정보 검색 — 모델별 인증정보 조회
