클램프미터는 회로를 끊지 않고 도체 주변의 자기장을 이용해 전류를 읽는 장비입니다. 정확한 측정의 핵심은 단순합니다. 정격과 기능이 맞는 장비를 쓰고, 단일 도체 하나만 클램프의 중앙에 넣으며, 충전부 인근 작업은 자격·절차·보호구를 갖춘 사람이 수행하는 것입니다.
안전 고지
전기설비기술기준
목차

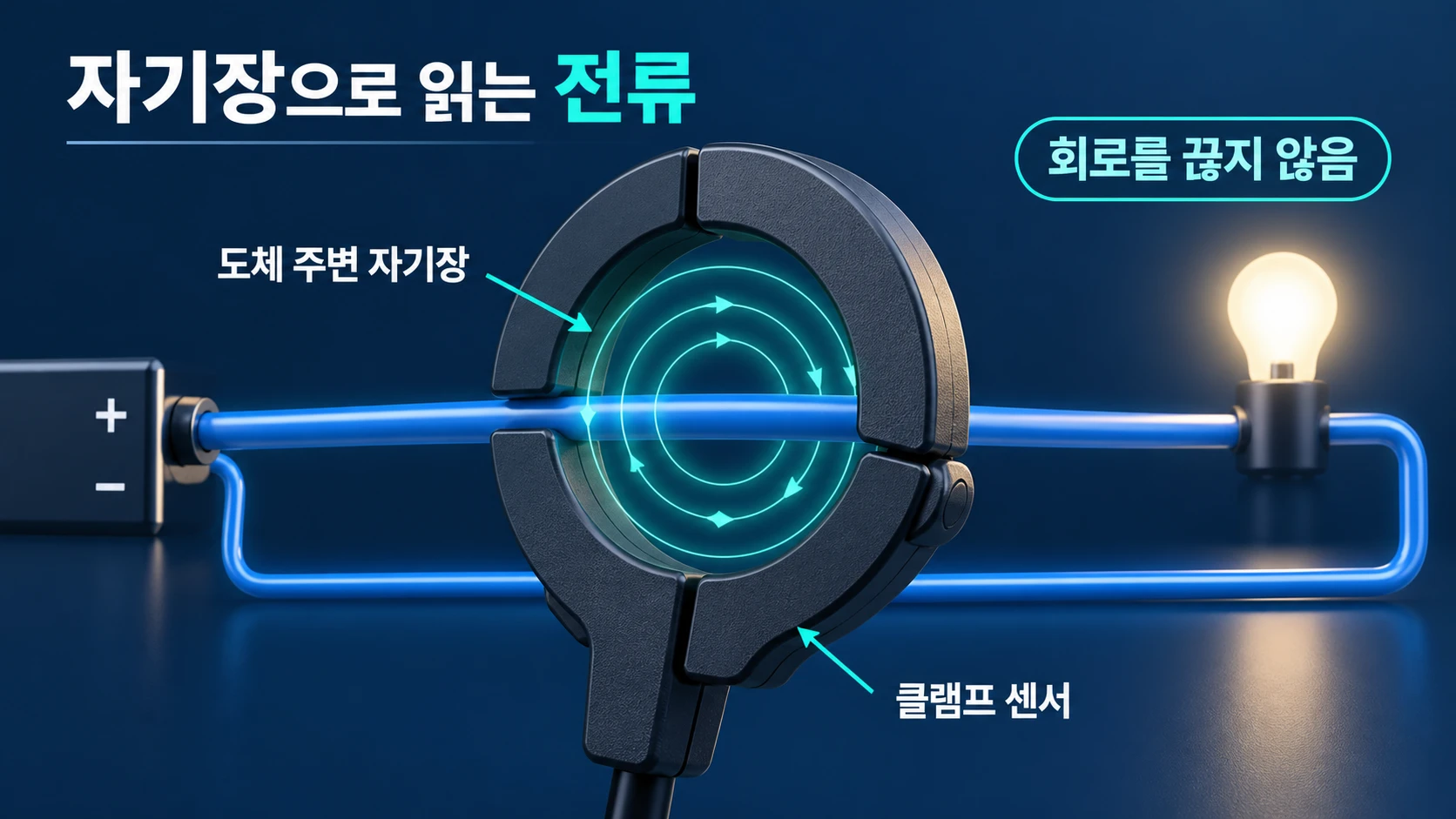

클램프미터가 회로를 끊지 않고 전류를 읽는 원리
전류가 도체를 흐르면 주변에 자기장이 생깁니다. 클램프미터의 조는 이 자기장을 감지해 전류값으로 환산하므로, 전류계를 회로에 직렬로 넣기 위해 배선을 끊는 방식과 다릅니다. IEC 61010-2-032:2023도 전류 경로를 물리적으로 열지 않고 전류를 측정·검출하는 휴대형 전류 센서의 안전 요구사항을 다룹니다.
하지만 모든 클램프가 같은 기능을 제공하지는 않습니다. 일반적인 조 방식은 교류 전류용인 경우가 많고, 직류 전류는 홀 효과 방식처럼 DC 측정을 지원하는 모델이어야 합니다. 누설전류는 일반 부하전류와 달리 매우 작은 값을 다루므로 해당 용도의 고감도 클램프와 제조사 지침이 필요합니다.
측정 전에는 장비 본체와 조·리드의 손상 여부, 측정 범위, AC/DC 기능, 측정 위치에 맞는 CAT 등급을 확인합니다. 리드가 연결된 복합 계측기는 조 측정 전에 리드를 분리하라는 제조사 지침이 있을 수 있으므로 모델별 설명서를 따릅니다.

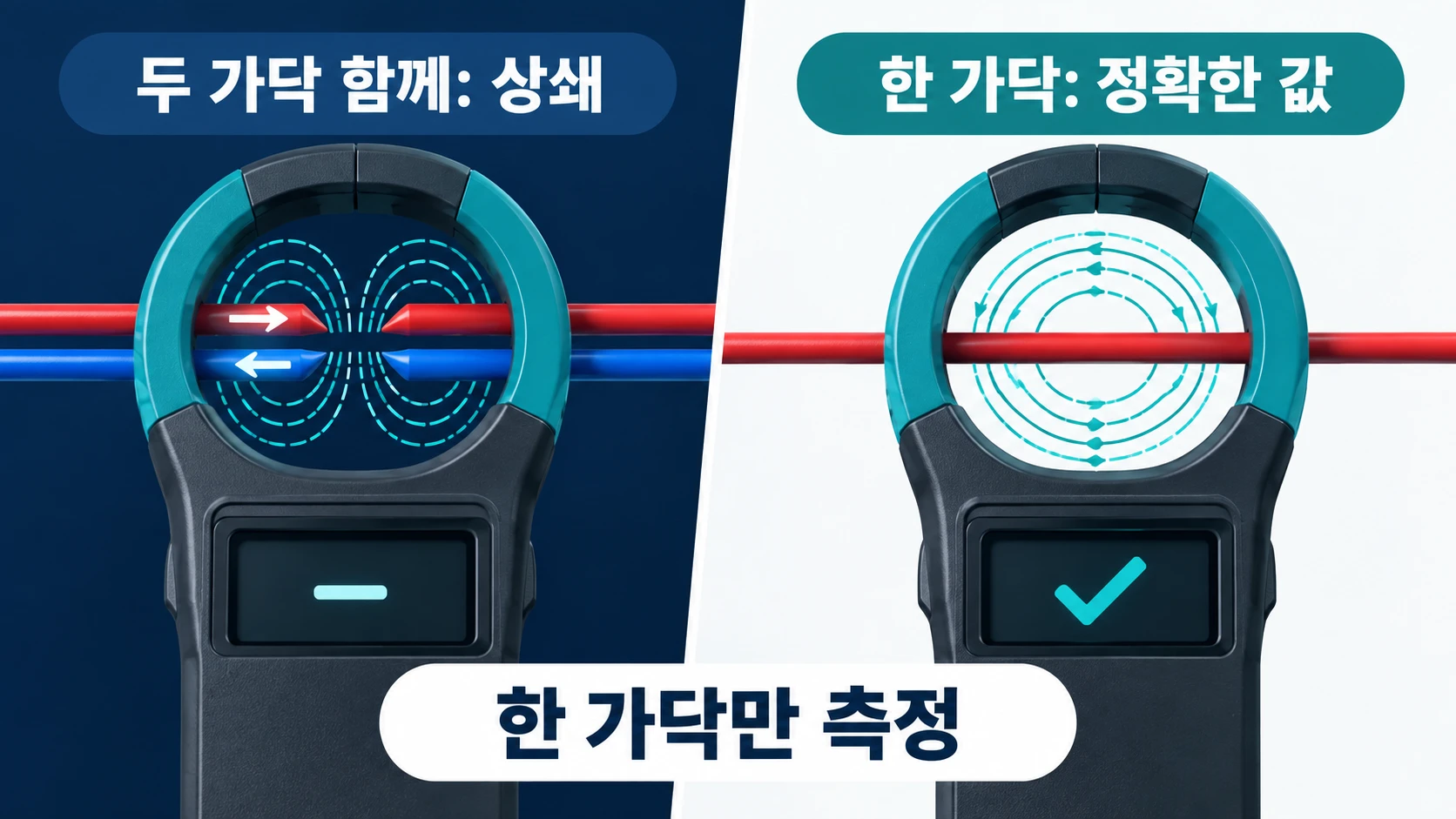

반드시 한 가닥만 측정해야 하는 이유
단상 회로의 왕복 도체를 한 번에 조로 감싸면, 서로 반대 방향으로 흐르는 전류가 만드는 자기장이 상쇄돼 읽는 값이 매우 작거나 0에 가깝게 나타날 수 있습니다. 그래서 부하전류를 보려면 한 개의 도체만 조 안에 넣어야 합니다. 이는 ‘케이블 외피를 임의로 벗긴다’는 뜻이 아닙니다. 안전하게 접근 가능한 단일 도체 구간이 없으면 측정을 멈추고, 설비 절차에 따라 전문가가 판단합니다.
| 측정 목적 | 클램프 안에 넣는 대상 | 주의점 |
|---|---|---|
| 부하전류 확인 | 한 상 또는 한 개의 단일 도체 | 조를 완전히 닫고, 도체를 가능한 중앙에 둡니다. |
| 왕복 도체를 함께 감싼 경우 | 한 케이블 안의 두 도체 | 자기장 상쇄로 부하전류 판정에 부적합합니다. |
| 누설전류 점검 | 적용 절차가 정한 도체 묶음 | 전용 고감도 장비와 해당 기준·절차가 필요합니다. |
제조사 클램프미터 안내도 전류 측정에서 한 도체만 감싸고, 손가락을 장비의 보호 가드 뒤에 두며, 정격 범위를 넘지 않도록 강조합니다. 화면의 숫자만 보지 말고 ‘무엇을 조 안에 넣었는가’를 기록해야 재측정 결과를 비교할 수 있습니다.

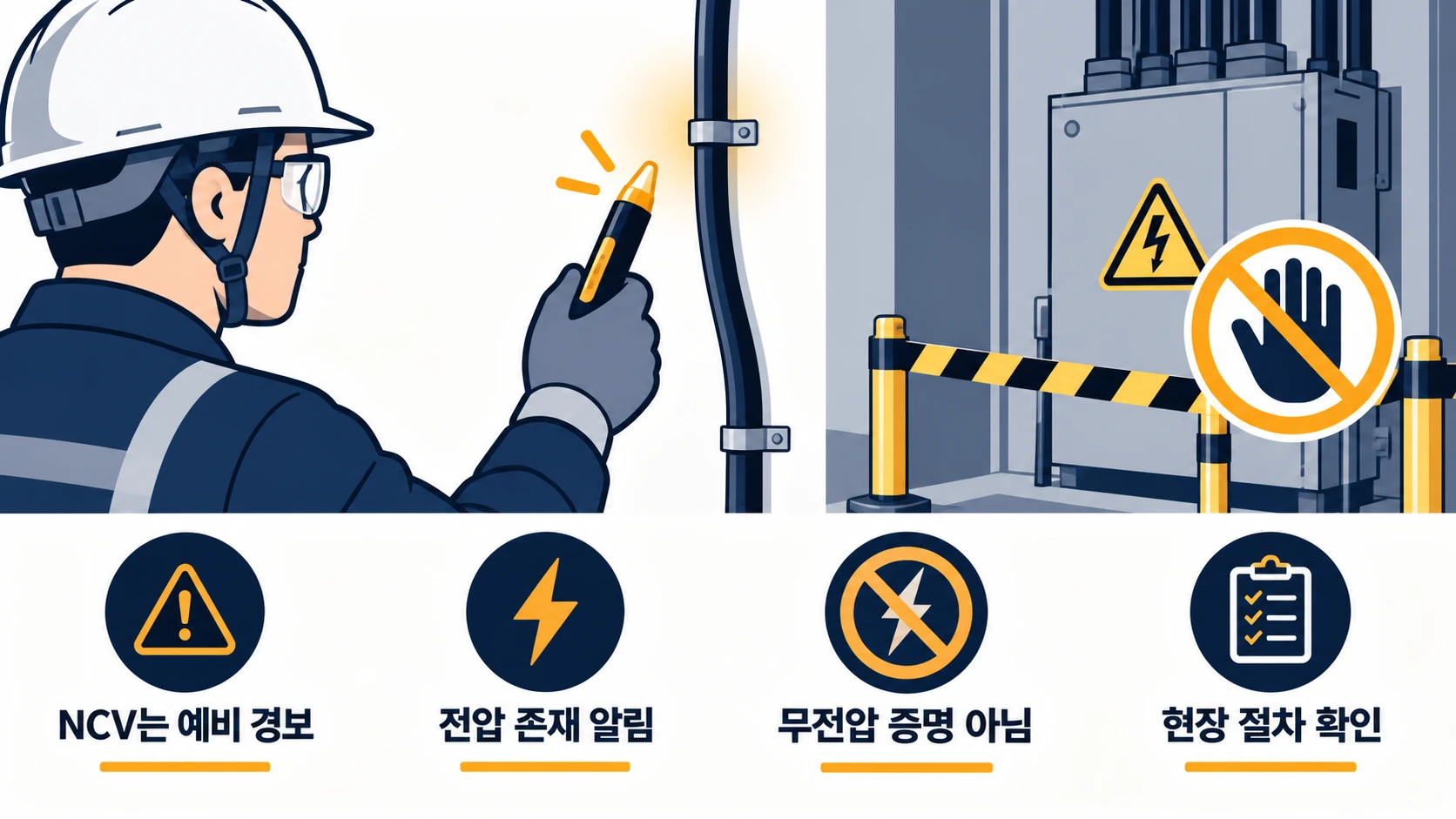

NCV는 전압 존재 알림이지 무전압 증명은 아니다
비접촉 전압 감지(NCV)는 피복을 벗기지 않고 전기장의 존재를 빠르게 알리는 보조 도구입니다. 경보가 울리면 주변에 전압이 있을 수 있다는 신호로 보고 접근을 멈추는 데 유용합니다. 반면 경보가 울리지 않는다고 해서 안전한 무전압 상태가 증명되는 것은 아닙니다. 차폐·거리·감도·배선 배치·기기 상태에 따라 반응이 달라질 수 있기 때문입니다.
비접촉 검출기가 반응하면 전압원이 근처에 있다는 중요한 단서가 됩니다. 그러나 전압이 없음을 확인하는 일에는 별도의 신뢰할 수 있는 시험 방법과 현장 절차가 필요합니다.
따라서 NCV는 배선 경로 추정이나 예비 확인에 활용하되, 정전 작업의 무전압 확인을 단독으로 대신하지 않습니다. 콘센트 구멍에 단일 리드나 인체를 접지 대용으로 쓰는 방법은 감전 위험을 만들 수 있으므로 사용하지 않습니다.

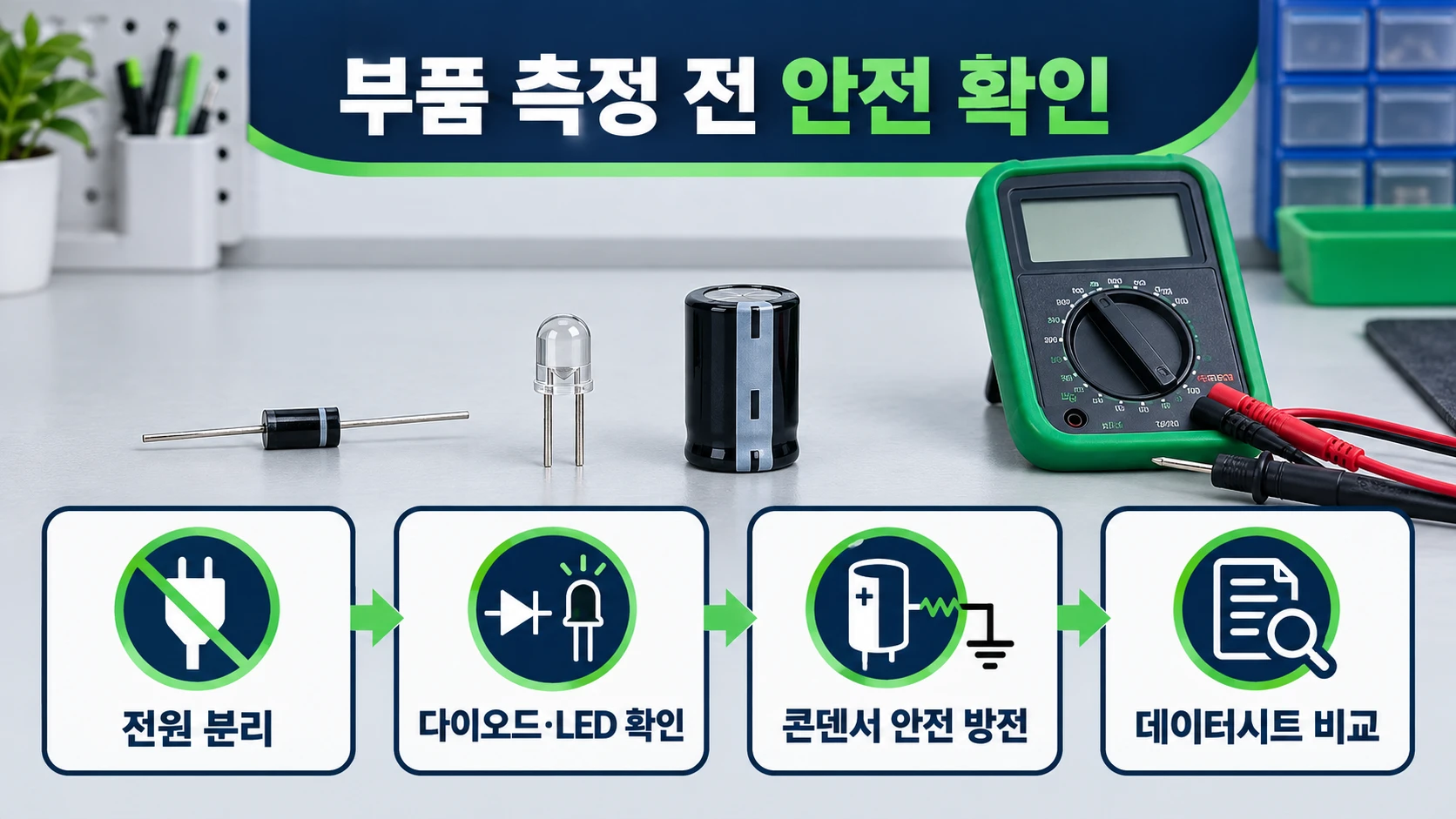

부품 진단: 다이오드·LED·콘덴서의 안전한 범위
다이오드 모드는 순방향 전압강하를 읽어 부품 상태를 가늠하는 기능입니다. 실리콘 다이오드는 흔히 약 0.5~0.7V 부근이 보일 수 있지만, 부품 종류·전류·온도·회로 연결 상태에 따라 달라집니다. 회로에 장착된 상태에서는 병렬 경로가 결과를 바꿀 수 있으므로, 제조사 정비 절차가 요구하면 한쪽 리드를 분리한 뒤 전원이 없는 상태에서 검사합니다.
LED도 순방향에서 동작하지만 색과 구조에 따라 전압강하가 다르고, 멀티미터 다이오드 모드의 출력으로 모든 LED가 점등되지는 않습니다. ‘켜지지 않는다’ 하나만으로 불량을 단정하지 말아야 하는 이유입니다.
콘덴서는 특별히 주의합니다.

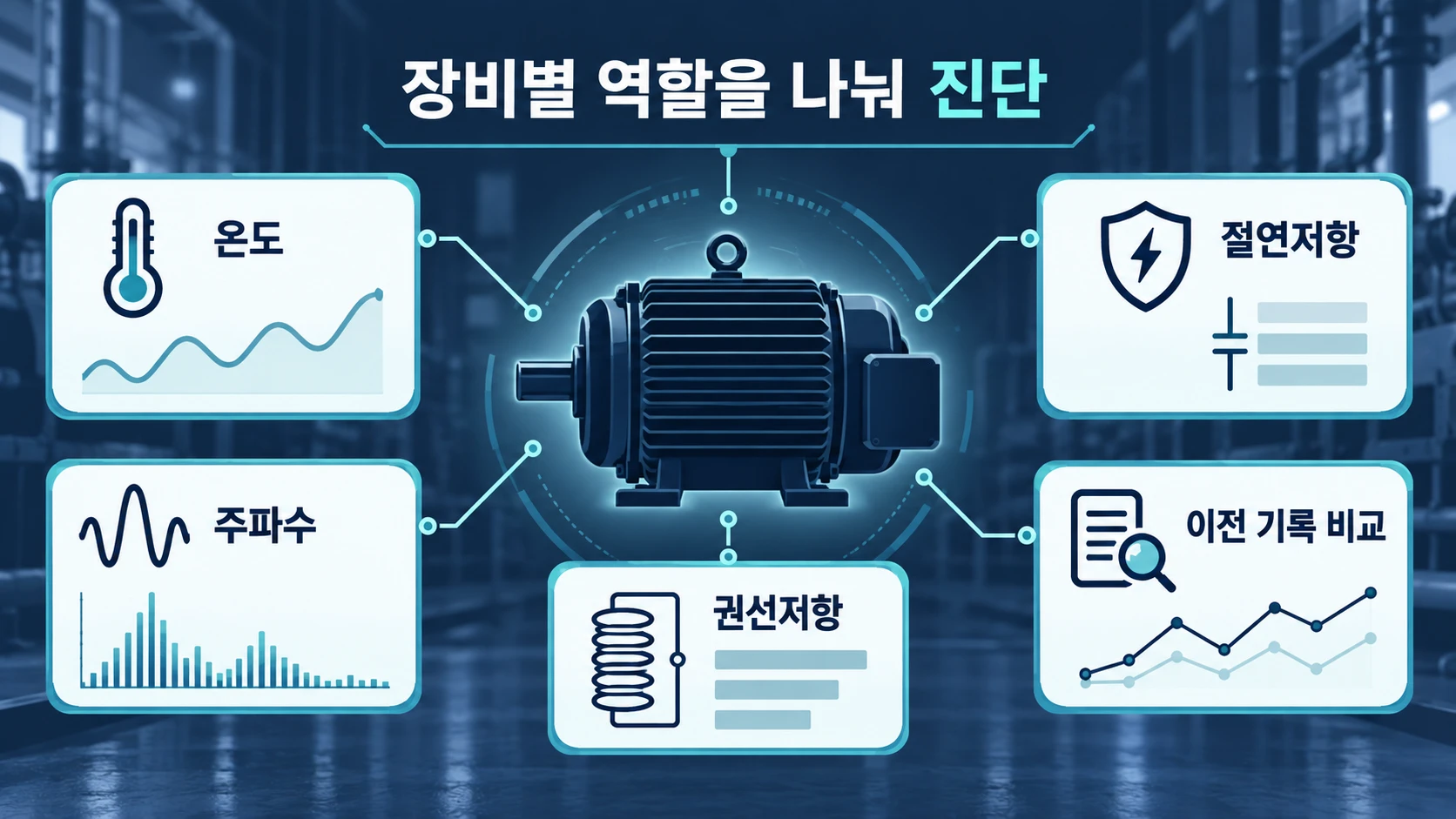

온도·주파수·모터 진단, 장비별 역할을 나누는 법
K형 열전대는 접촉 지점의 온도를 확인하는 데 쓰이며, 접촉 상태·부착 위치·표면 상태에 따라 값이 달라집니다. 적외선 온도계는 방사율·반사면의 영향을 고려해야 하므로, 어느 하나가 항상 더 정확하다고 단정하지 말고 대상과 절차에 맞춰 선택합니다. 주파수와 듀티 사이클은 지원되는 계측기의 입력 범위·파형 조건 안에서만 해석합니다.
모터 진단도 하나의 숫자로 끝내지 않습니다. 권선 저항의 상간 균형, 절연저항, 운전 전류, 온도, 진동, 이전 기록은 서로 다른 정보를 줍니다. 절연저항계는 일반 멀티미터와 다른 시험전압을 인가하는 장비이므로 정전·격리·방전 절차와 설비별 기준을 따라야 합니다. 멀티미터로 얻은 권선저항 결과만으로 절연 건전성을 판정하지 않습니다.
자주 묻는 질문
Q 클램프미터로 케이블 전체를 물려도 되나요?
부하전류를 보려는 목적이라면 안 됩니다. 왕복 도체의 자기장이 상쇄될 수 있으므로 한 개의 도체만 측정합니다. 접근 가능한 단일 도체가 없으면 작업 범위를 넓히지 말고 전문가에게 문의합니다.
Q NCV가 조용하면 전기가 없다고 봐도 되나요?
아닙니다. NCV는 전압 존재를 알리는 보조 수단이며, 무전압 상태를 단독으로 증명하지 않습니다.
Q 콘덴서는 두 단자를 바로 쇼트해 방전하면 되나요?
권하지 않습니다. 불꽃과 손상 위험이 있으므로, 설비 절차에 따른 방전 방법과 무전압 확인을 교육받은 작업자가 수행해야 합니다.
결론: 비접촉 측정은 ‘접근을 줄이는’ 기술이지 위험을 없애는 기술은 아닙니다
클램프미터는 회로를 열지 않고 전류를 확인하는 유용한 도구입니다. 그러나 단일 도체 원칙, 올바른 기능·정격, 장비 상태, 작업자의 자격이 함께 갖춰져야 값이 의미를 갖습니다. NCV는 예비 경보로, 다이오드·콘덴서·모터 점검은 전원 분리와 설비별 절차 안에서 사용하세요. 기준일은 2026년 9월 11일입니다.
