멀티테스터(디지털 멀티미터)는 전압·저항·도통 등을 숫자로 보여 주는 도구입니다. 하지만 초보자에게 가장 먼저 필요한 기능은 ‘측정’이 아니라 어디까지 직접 해도 되는지 구분하는 판단입니다. 건전지와 전원이 완전히 꺼진 저전압 회로는 성인 감독 아래 학습할 수 있지만, 벽 콘센트·분전반·전류 측정은 감전과 아크 위험이 있어 어린이와 초보자의 실습 대상이 아닙니다.
이 글의 안전선
목차

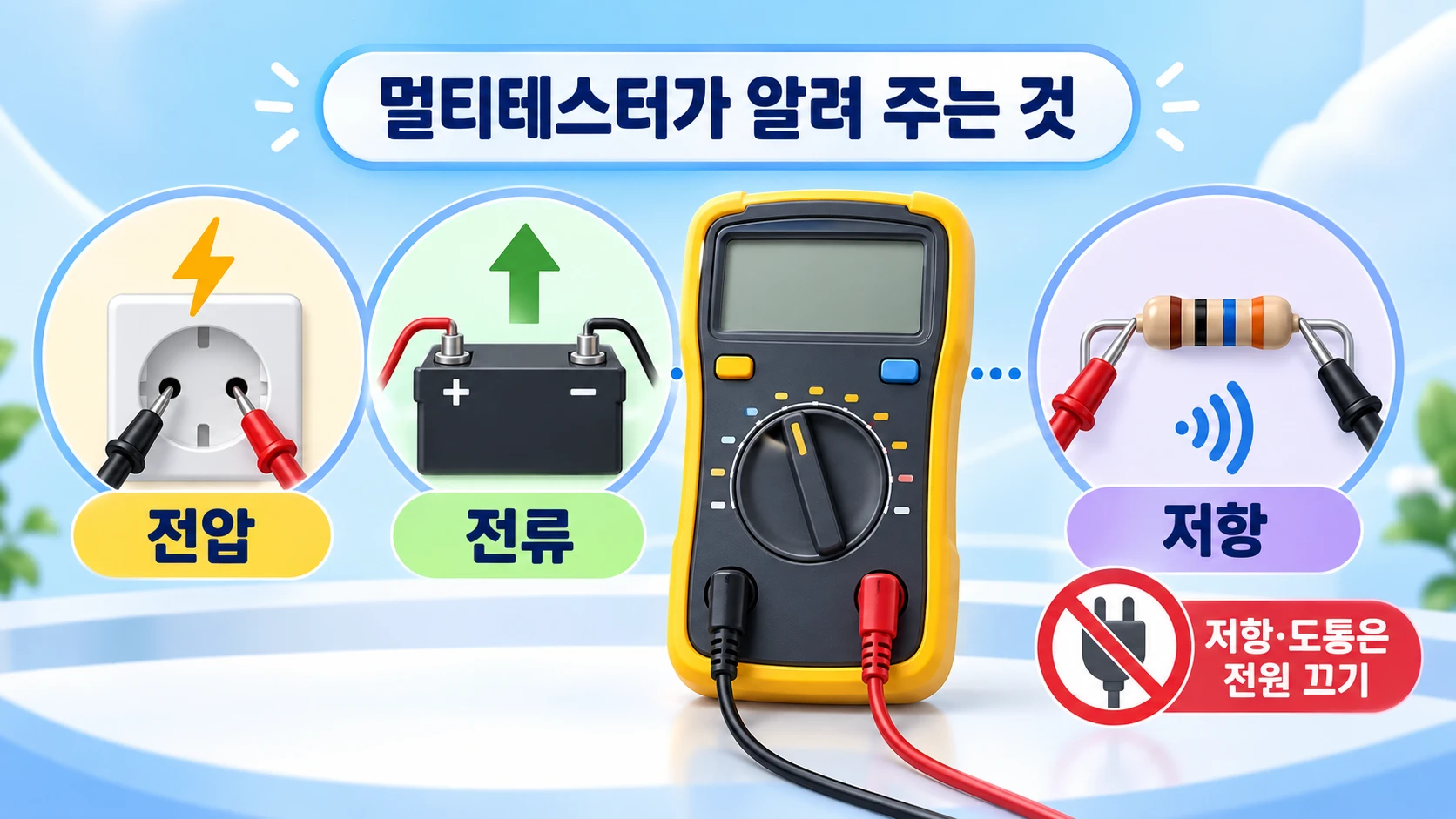

멀티테스터가 알려 주는 세 가지
전압(V)은 두 지점 사이의 전기적 차이를, 전류(A)는 회로를 흐르는 전하의 양을, 저항(Ω)은 전류가 흐르는 것을 방해하는 정도를 나타냅니다. 도통 기능은 아주 낮은 저항의 연결을 소리로 알려 주는 보조 기능입니다. 다만 화면의 ‘OL’ 또는 유사 표시는 기기·범위에 따라 과범위 또는 열린 회로를 뜻할 수 있으므로, 제품 설명서의 표시 의미를 먼저 확인해야 합니다.
전원이 완전히 꺼지고, 축전된 전하도 없는 회로
CAT 등급은 전압 숫자와 다른 안전 정보
멀티테스터의 CAT I·II·III·IV는 단순한 ‘방패 레벨’이 아니라, 측정 위치에서 예상되는 과도전압과 에너지 환경을 고려한 측정 범주입니다. 최신 IEC 61010-2-033:2023은 상용 전원을 측정할 수 있는 휴대형 멀티미터의 안전 요구사항을 다룹니다. 같은 600V 표기라도 CAT 범주가 다르면 견뎌야 하는 과도전압 조건이 다를 수 있습니다.
| 범주 | 대표적인 위치 예 | 초보자 실습 여부 |
|---|---|---|
| CAT I | 보호된 전자회로 등 | 저전압 학습 키트만 성인 감독 아래 가능 |
| CAT II | 플러그로 연결된 부하·기기 주변 | 상용전원 측정은 초보자 실습에서 제외 |
| CAT III | 고정 설치·분전·피더 | 전기 전문가 범위 |
| CAT IV | 전기 인입부·옥외 도체 등 | 전기 전문가 범위 |
측정기는 항상 실제 작업 위치에 맞는 CAT 등급과 정격전압을 갖춰야 합니다. 제조사 안전 자료도 콘센트·부하·고정설비·인입부의 범주를 구분하며, CAT 등급이 없는 장비를 고에너지 환경에 사용하지 말라고 안내합니다.

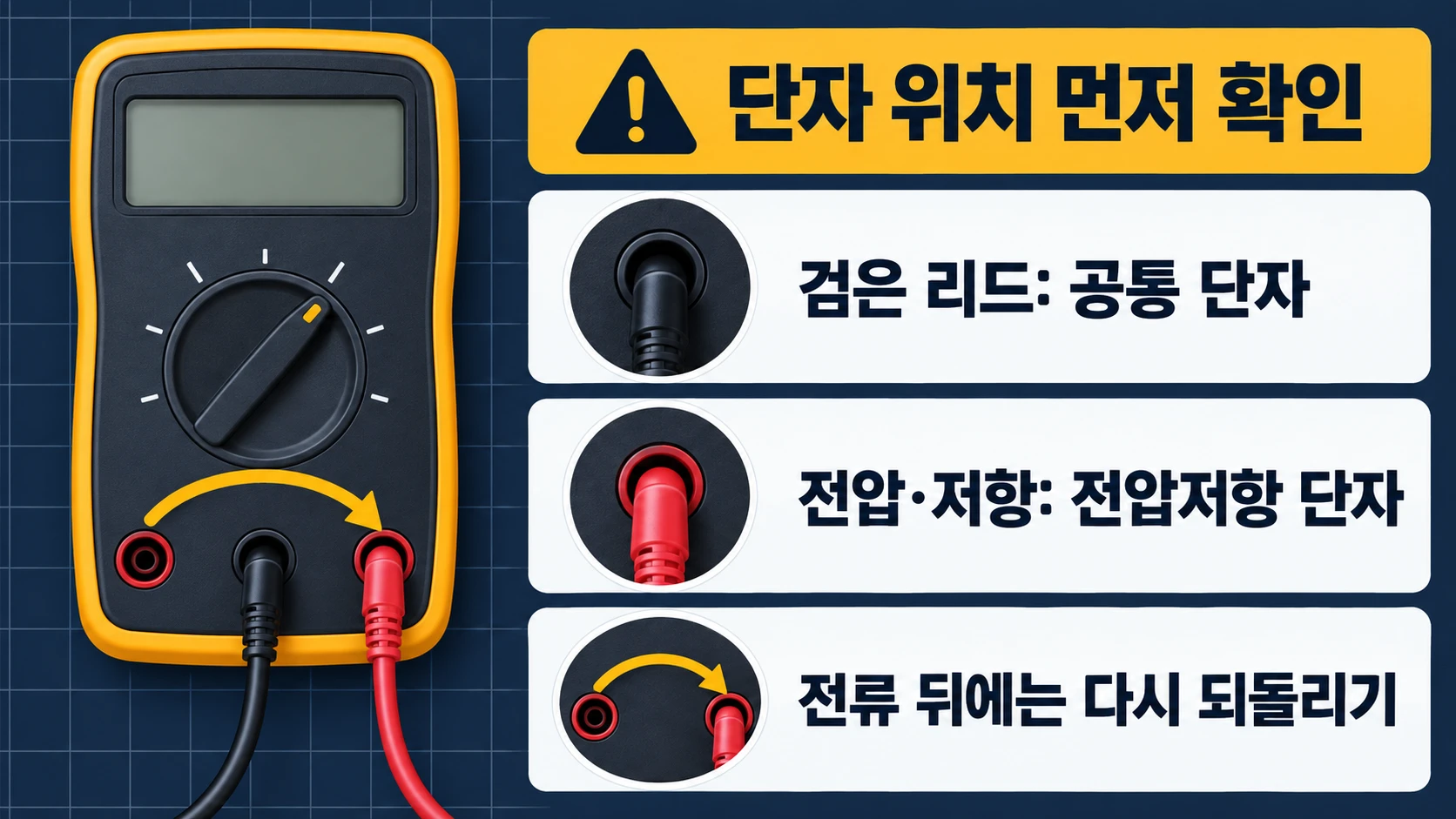

COM·VΩ·A 단자: A 단자를 특히 조심해야 하는 이유
대부분의 멀티테스터에서 검은 리드는 COM 단자에 연결합니다. 빨간 리드는 전압·저항·도통 측정용 VΩ 단자 또는 전류 측정용 A·mA 단자 중 하나에 연결합니다. 단자 이름과 퓨즈 정격은 제품마다 다르므로 전면 인쇄와 설명서를 우선합니다.
가장 중요한 습관:
초보자가 할 수 있는 안전한 건전지·저항 실습
안전 교육용 첫 실습은 새 건전지와 배터리 홀더, 또는 전원이 분리된 저항·퓨즈 같은 부품으로 제한합니다. 리드 피복이 갈라지지 않았는지, 측정기와 리드가 손상되지 않았는지 먼저 살핍니다. 젖은 손·금속 액세서리·물기 있는 책상은 피하고, 성인이 옆에서 모드와 단자를 확인합니다.
- 건전지 전압은 DC 전압 모드와 VΩ 단자를 사용합니다.
- 건전지의 +·− 표시와 리드의 색을 맞춰 대고, 반대로 대면 음수 부호가 보일 수 있음을 관찰합니다.
- 저항·도통은 부품이 어떤 전원과도 연결되지 않았을 때만 측정합니다.
- 배터리의 교체 시점은 전압 하나만으로 단정하지 않습니다. 배터리 종류·부하·기기 설명서를 함께 봅니다.
1.5V나 9V라는 표기는 공칭전압입니다. 새 배터리의 무부하 전압과 실제 기기 안에서의 전압은 화학 종류와 부하에 따라 달라질 수 있으므로, ‘몇 V 이하면 모든 배터리가 방전’이라는 하나의 공식을 사용하지 않는 편이 정확합니다.
전류·콘센트 측정에서 멈춰야 하는 순간
가정용 전기는 대한민국에서 220V·60Hz 계통을 사용하지만, 그 사실이 초보자의 콘센트 측정을 안전하게 만들지는 않습니다. 전기설비는 감전·화재 위험이 없도록 설치되어야 한다는 전기설비기술기준의 안전 원칙에 따라 관리됩니다. 콘센트가 헐겁거나 타는 냄새·변색·열감·누전차단기 동작이 있다면 측정을 위한 접근을 멈추고 관리주체 또는 전기 전문가에게 알립니다.
‘알아보려고 측정한다’와 ‘안전하게 측정할 수 있다’는 다릅니다. 상용전원 측정은 CAT 등급, 리드 상태, 측정 범위, 작업 환경을 모두 판단할 수 있는 사람이 맡습니다.
자주 묻는 질문
Q 콘센트 전압을 확인하려면 V 단자에만 꽂으면 되나요?
아닙니다. 단자 선택만으로 안전해지지 않습니다. 초보자와 어린이는 콘센트 측정을 하지 않으며, 필요한 점검은 적합한 CAT 등급 장비와 절차를 갖춘 성인 전문가가 수행해야 합니다.
Q 도통에서 삐 소리가 나면 항상 정상인가요?
연결이 매우 낮은 저항 범위라는 뜻일 뿐, 부품이 모든 조건에서 정상이라는 판정은 아닙니다. 전원을 끈 상태에서만 사용하고, 회로에 병렬 경로가 있으면 해석이 달라질 수 있습니다.
Q 전류는 왜 리드를 A 단자로 옮기나요?
전류 측정은 측정기 내부를 지나가도록 회로에 직렬 연결해야 하기 때문입니다. 이 구조 때문에 전압 측정처럼 양 끝에 바로 대면 위험할 수 있어 초보자 실습에서 제외합니다.
결론: 멀티테스터의 첫 기능은 안전한 멈춤입니다
멀티테스터는 호기심을 숫자로 바꾸는 훌륭한 도구지만, 안전한 측정은 숫자·모드·단자·장소가 함께 맞아야 합니다. 어린이와 초보자는 저전압 건전지·분리된 부품에서 DC 전압과 저항·도통의 원리를 배우고, 콘센트·배전반·전류 측정은 전문가에게 맡기세요. 정보 확인 기준일은 2026년 9월 11일입니다.
출처 및 참고 사이트
- IEC 61010-2-033:2023 — 상용전원을 측정할 수 있는 휴대형 멀티미터의 안전 요구사항
- Fluke, Test Tool Selection Safety Checklist — CAT II·III·IV 환경 예시와 장비 선택 원칙
- 국가법령정보센터, 전기설비기술기준 — 전기설비 안전 원칙
