전기 도면 기호는 모양 하나만 외워서는 정확히 읽기 어렵습니다. 같은 원형·사각형·선도 도면의 범례, 기기표, 회로표에서 어떤 뜻으로 정했는지를 먼저 확인해야 합니다. 가장 안전한 순서는 범례 확인 → 평면도에서 기호 찾기 → 회로번호 확인 → 분전반 회로표 대조 → 현장 설비 확인입니다.
이 글은 설계도면의 범례·기기표·약호를 이용해 기호의 의미를 확인하는 방법에 집중합니다. 평면도에서 분전반까지 전체 계통을 따라 읽는 순서는 전기 도면 읽는 순서 안내에서 이어서 확인할 수 있습니다. 도면은 설계 의도를 보여 주는 자료이지, 현재 충전 여부나 실제 시공 상태를 단독으로 증명하는 자료는 아닙니다. 점검·측정·개방 작업은 현장 절차와 권한에 따라 별도로 진행해야 합니다.
목차
1. 기호의 정답은 범례와 기기표에 있습니다
평면도에 보이는 원, 사각형, 선, 짧은 표기는 ‘모양 자체’보다 해당 프로젝트의 범례가 우선입니다. 조명기구·콘센트·스위치·통신단자처럼 자주 나오는 항목도 설계 표준, 용도, 표기 방식에 따라 세부 의미가 달라질 수 있습니다. 다른 현장의 기호표를 가져와 단정하면 오해가 생길 수 있습니다.
도면 첫 장이나 표지 부근에서 도면목록, 일반사항, 범례, 기기표를 찾으세요. 범례에는 기호와 명칭이, 기기표에는 형식·용도·설치 조건이 정리되는 경우가 많습니다. 평면도의 기호를 발견했다면 바로 해석하지 말고 범례의 같은 모양 또는 같은 약호를 되찾아 확인하는 습관이 출발점입니다.
초보자용 원칙: 기호 하나를 봤을 때는 “무엇일까?”보다 “이 도면 세트의 범례에서 무엇으로 정의했나?”를 먼저 묻습니다.
2. 평면도에서는 조명·콘센트·스위치의 관계를 한 묶음으로 봅니다

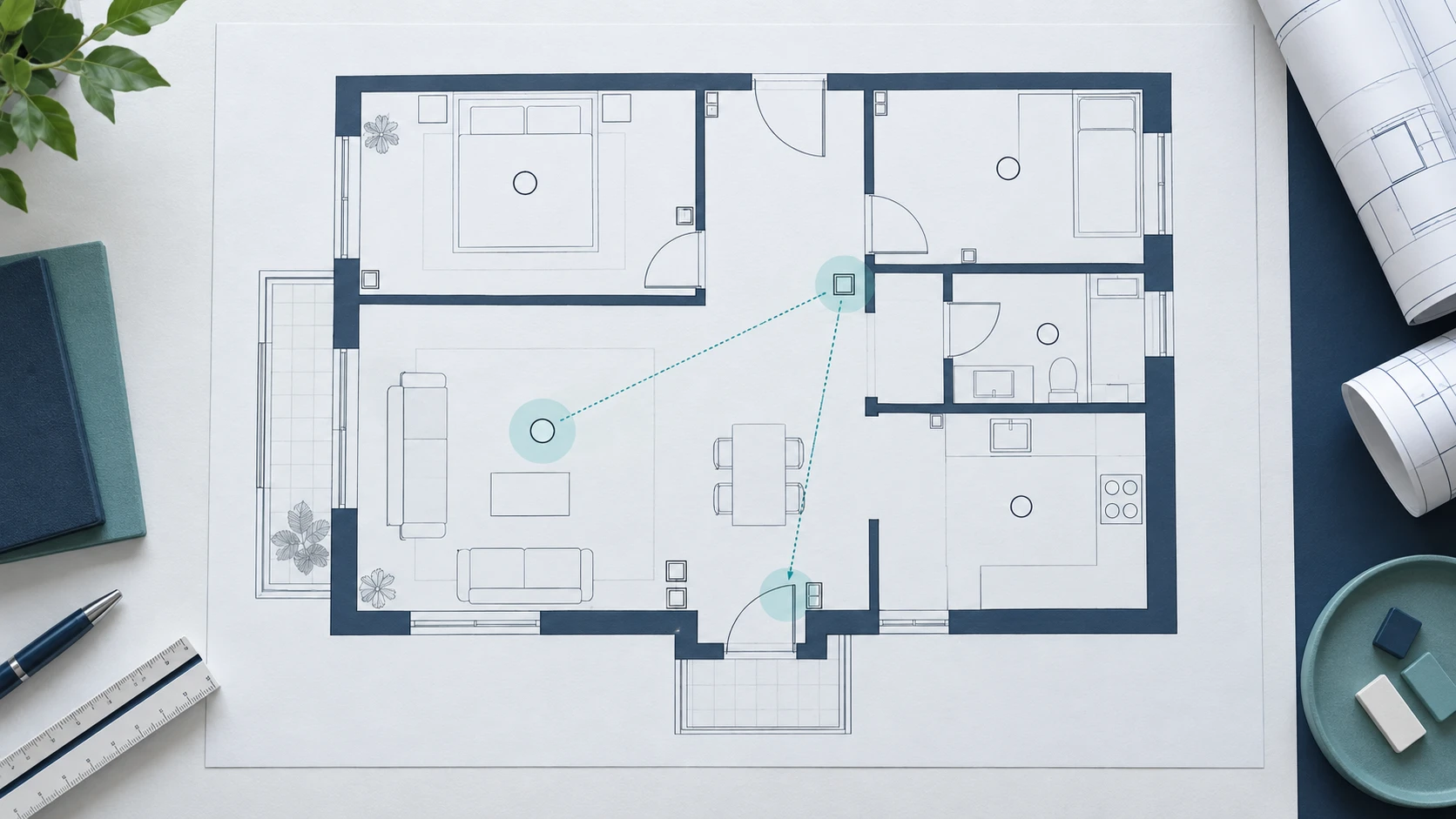

전기 평면도는 공간 위에 설비 위치를 얹어 놓은 지도입니다. 먼저 방 이름과 벽·천장·출입구를 읽고, 그다음 조명기구·콘센트·스위치·통신단자 기호를 찾으면 위치 관계가 빨리 잡힙니다. 예를 들어 스위치 기호는 출입 동선 가까이, 조명기구는 천장 계획과 함께, 콘센트 기호는 벽체와 가구·장비 계획 주변에서 확인하는 식입니다.
이때 ‘동그라미는 항상 조명’처럼 외우기보다, 범례의 명칭과 평면상 위치를 함께 보세요. 같은 조명이라도 일반 조명·비상 조명·특수 조명은 서로 다른 기호나 주기 표기를 가질 수 있습니다. 콘센트도 일반용·전용·방수형 등 설치 목적이 달라질 수 있으므로 기호 옆 표기와 기기표를 함께 대조해야 합니다.
| 확인 대상 | 평면도에서 볼 점 | 다음으로 대조할 도면 |
|---|---|---|
| 조명기구 | 천장 위치, 스위치와의 관계, 기호 옆 약호 | 범례·조명기구표·회로표 |
| 콘센트 | 벽면 위치, 사용 목적, 전용 표기 여부 | 범례·기기표·분전반 회로표 |
| 스위치 | 출입 동선, 제어 대상, 결선 표기 | 범례·조명 회로 도면 |
| 통신단자 | 전력 설비와의 위치 관계, 배관 경로 | 정보통신 도면·범례 |
3. 회로번호는 분전반 회로표로 되돌아가 확인합니다
평면도에서 발견한 회로번호 또는 분전반 표기는 ‘어느 설비가 어느 분기 회로에 연결되는지’를 추적하는 열쇠입니다. 번호를 찾았다면 해당 분전반 명칭을 확인하고, 분전반 회로표에서 같은 회로번호의 부하명·차단기 정보·비고를 대조합니다. 이 왕복 과정이 기호를 실제 전력 분배 구조로 연결합니다.
회로번호의 문자와 숫자 규칙은 프로젝트마다 다릅니다. 따라서 특정 번호가 조명 또는 콘센트를 뜻한다고 일반화하지 말고 해당 회로표의 부하명을 기준으로 판단하세요. 조명과 콘센트, 대용량 부하를 어떤 방식으로 분리했는지는 도면과 설계 조건에 따라 다르며, 실제 차단기 조작 전에는 라벨·회로표·현장 상태를 별도로 검증해야 합니다.
추적 예시: 평면도 기호 옆의 회로 표기 → 분전반 명칭 → 분전반 회로표의 동일 표기 → 부하명과 설치 위치 대조. 하나라도 맞지 않으면 추측으로 넘기지 말고 도면 개정 이력과 현장 라벨을 확인합니다.
4. 선과 배선 경로는 ‘무엇이 어디를 지나나’를 읽는 정보입니다
도면의 선은 기기 사이의 연결 관계, 배관·덕트·트레이 같은 경로, 또는 다른 도면을 참조하라는 표시일 수 있습니다. 선 위의 약호, 리더선 끝의 지시점, 교차·분기 형태를 범례와 일반사항에서 확인해야 합니다. 선이 겹쳐 보인다고 실제로 같은 관로를 공유한다고 판단해서는 안 됩니다.
관경, 전선 수, 전선 단면적, 포설 방식처럼 시공·수량 산출에 영향을 주는 표기는 특히 원도면의 일반사항·상세도·시방서와 함께 검토해야 합니다. OCR이나 흐릿한 복사본에서 단위가 불분명하다면 숫자를 추정해 시공 판단에 쓰지 않는 편이 안전합니다. 도면 판독의 목표는 수치를 외우는 일이 아니라 적용 표기가 어디에서 확정되는지 찾는 일입니다.
5. EPS·간선은 위아래 층 도면까지 이어 봅니다
한 층의 평면도만 보면 전기가 어디서 와서 어디로 가는지 중간이 비어 보일 수 있습니다. EPS처럼 수직 설비 공간과 간선 계통은 층을 오르내리며 이어지므로, 입상·입하·참조 표기와 다른 층 도면을 함께 대조해야 합니다. 평면도는 수평 위치를, 계통도와 입상도는 공급 흐름을 보완하는 역할을 합니다.
전력 설비와 정보통신 설비는 같은 공간을 지나더라도 도면 세트·배관 경로·분리 조건이 다를 수 있습니다. EPS실이나 통신실에 들어가는 설비를 볼 때는 전기 평면도만 읽지 말고 계통도, 단선결선도, 정보통신 도면, 관련 상세도를 구분해 놓으세요. ‘한 장의 도면에서 안 보인다’는 것은 누락의 증거가 아니라 다른 도면에서 설명될 가능성이 있다는 뜻입니다.
6. 전선 색상은 기호가 아니라 현장 식별 체계입니다
도면의 색선이나 인쇄 색깔은 화면·출력 조건에 따라 달라질 수 있습니다. 따라서 도면의 색만으로 상·중성선·보호도체를 확정하지 말고, 도면의 범례와 현장 단말 식별을 함께 확인해야 합니다. 현장 작업에서 중요한 것은 누구나 같은 도체를 같은 의미로 식별할 수 있게 만드는 것입니다.

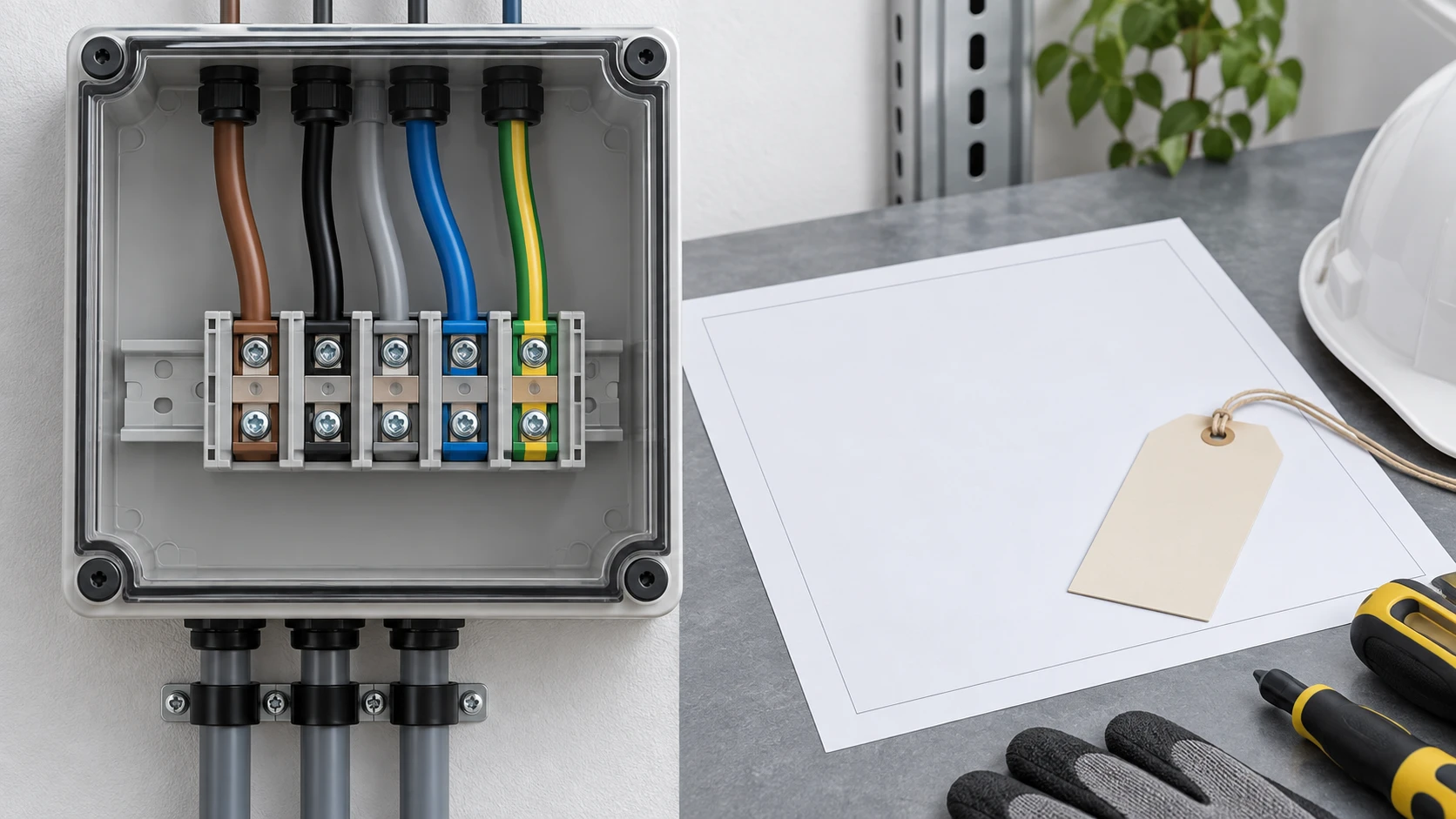

대한전기협회 KEC 전기상담실 안내는 KEC 121.2의 교류 전선 식별 기준으로 L1 갈색, L2 검은색, L3 회색, N 청색, 보호도체 녹색·노란색을 설명합니다. 기존 설비나 색상 식별이 어려운 도체는 종단부에 반영구적인 도색·밴드·색 테이프 등으로 표시할 수 있다는 안내도 함께 확인할 수 있습니다.
다만 현장 개조 이력, 제어배선, 기존 시설의 식별 상태까지 도면만으로 확정할 수는 없습니다. 식별이 불명확하거나 도면과 현장이 다르면 활선 여부를 추측하지 말고 현장 안전 절차와 책임자의 판단에 따라 확인 범위를 정해야 합니다.
7. 도면과 현장을 대조할 때는 ‘같아 보인다’보다 안전한 확인 순서가 우선입니다
도면을 읽는 능력과 전기 작업 권한은 다릅니다. 기호와 회로번호가 맞아 보여도 임의로 커버를 열거나 차단기를 조작하거나 측정하지 마세요. 도면은 설계·변경·준공 과정에서 개정될 수 있고, 현장 라벨 또는 실제 배선은 별도 확인이 필요할 수 있습니다.
- 도면 번호·개정일·도면명을 확인합니다.
- 범례와 일반사항에서 기호·약호의 정의를 찾습니다.
- 평면도 기호를 회로표·계통도와 대조합니다.
- 현장에서는 승인된 절차와 권한 범위 안에서 라벨·설비 위치를 확인합니다.
- 불일치, 훼손, 미표기 사항은 추측으로 보정하지 말고 기록하고 인계합니다.
KEC는 2021년부터 적용됐고, 현행 기술기준과 세부 해석은 개정될 수 있습니다. 설계·시공·점검 판단은 도면 발행본, 적용 기준, 현장 조건을 함께 확인해야 합니다.
8. 자주 묻는 질문
Q 동그라미나 사각형 기호는 모두 같은 설비인가요?
아닙니다. 기호의 정확한 의미는 해당 도면의 범례와 기기표에서 확인해야 합니다. 모양이 비슷해도 조명 종류, 콘센트 용도, 통신 단자 등이 다를 수 있습니다.
Q 회로번호만 보면 차단기를 찾아도 되나요?
회로번호는 추적의 출발점입니다. 분전반 명칭·회로표·현장 라벨·개정 이력을 대조해야 하며, 실제 조작과 측정은 승인된 안전 절차와 권한 안에서만 해야 합니다.
Q 도면의 전선 색과 현장 전선 색이 다르면 무엇을 믿어야 하나요?
색만으로 단정하지 마세요. 도면 범례, 단말 식별, 개조 이력, 적용 기준을 확인하고 불일치는 기록해 책임자에게 인계하는 것이 우선입니다.
Q EPS 표기가 있으면 그 층에서 간선이 끝나는 건가요?
아닙니다. EPS는 수직 경로와 연결될 수 있으므로 입상도·계통도·인접 층 도면을 함께 보며 공급 흐름을 확인해야 합니다.
결론: 기호 암기보다 ‘대조하는 순서’가 먼저입니다
전기 도면 기호를 읽는 가장 실용적인 방법은 범례에서 정의를 찾고, 평면도에서 위치를 확인하고, 회로표와 계통도에서 연결을 검증하는 것입니다. 특히 기호·번호·색상 어느 하나만으로 현재 설비 상태를 결론내리지 않는 태도가 중요합니다.
초보자라면 처음부터 모든 기호를 외우기보다 한 회로를 정해 평면도와 분전반 회로표를 왕복해 보세요. 이 과정을 반복하면 도면은 암호표가 아니라 설비의 위치·용도·연결 관계를 확인하는 작업 지도처럼 읽히기 시작합니다.
정보 확인 기준일: 2026년 9월 21일. KEC 세부 조항과 적용 판단은 개정·설비 조건에 따라 달라질 수 있으므로 실제 작업 전 최신 원문과 현장 절차를 확인하세요.
