전기 도면 읽는 순서: 도면목록에서 분전반·부하까지 따라가기

전기 설비의 도면은 평면도 한 장으로 끝나지 않는 경우가 많습니다. 조명·전열 평면도, 단선결선도, 분전반 결선표, 간선도, 통신 도면, 시방서와 주기 사항이 서로 맞물립니다. 이 글은 기호 하나의 뜻풀이보다 도면목록과 계통도를 이용해 한 회로를 상위 전원부터 부하까지 따라가는 순서에 집중합니다. 충전부 접근, 배선 변경, 보호장치 교체는 도면을 읽었다는 사실만으로 수행할 수 없으며 현장 절차와 권한 있는 작업자의 확인이 필요합니다.

개별 기호와 범례의 뜻을 먼저 확인하고 싶다면 전기 도면 기호표 보는 법을 참고하세요. 이 글은 그 기호를 회로와 계통에 연결해 읽는 다음 단계를 다룹니다.

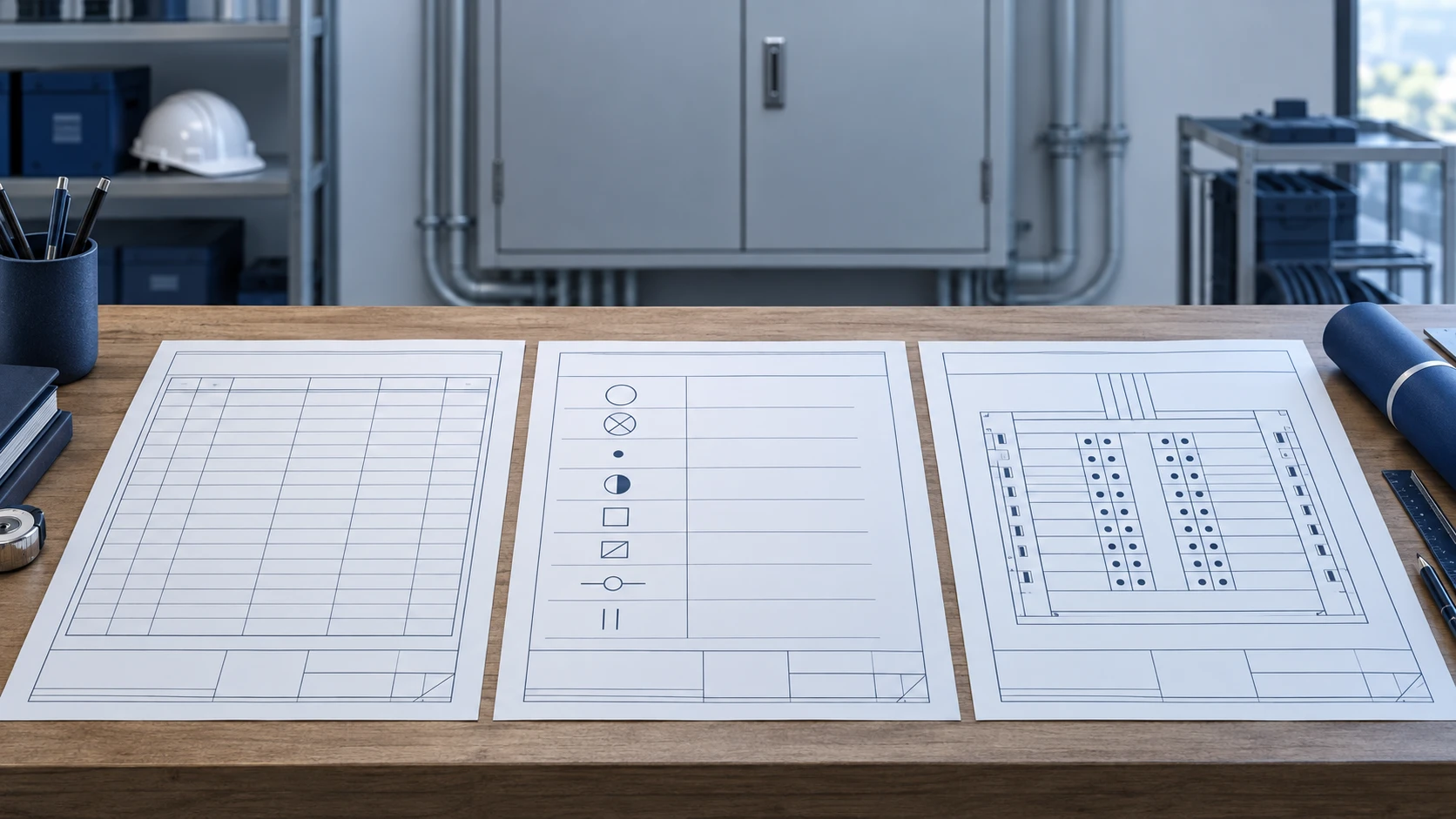

1. 도면은 범례와 도면목록에서 시작합니다

처음 펼친 평면도에서 동그라미나 삼각형의 뜻을 바로 맞히려 하면 오독하기 쉽습니다. 같은 모양도 설계사무소의 범례, 공종, 도면 축척, 개정 시점에 따라 뜻이 달라질 수 있기 때문입니다. 먼저 표지 또는 도면목록에서 현재 도면의 번호·개정일·공종을 확인하고, 해당 장의 범례와 주기 사항을 찾는 순서가 안전합니다.

먼저 찾을 자료	확인할 내용	읽을 때의 질문
도면목록·개정표	도면명, 도면번호, 최신 개정 여부	지금 보는 장이 최신본인가?
범례·주기 사항	기호, 선종, 배관·배선 표기 규칙	이 기호의 뜻을 이 현장 도면에서 정했는가?
분전반 결선표	회로번호, 부하명, 차단기·배선 정보	평면도의 회로표시와 짝이 맞는가?
단선결선도·간선도	상위 전원, 분전반, 간선의 계통	이 회로의 전원은 어디서 오는가?

현장에는 종이 도면, PDF, 준공도, 부분 개조 도면이 함께 있을 수 있습니다. 서명·개정 표기·도면관리 체계가 불명확하면 기호를 해석하기 전에 최신 승인본과 현장 변경 이력을 확인해야 합니다. 도면의 빈칸을 기억이나 관행으로 채우는 일은 피해야 합니다.

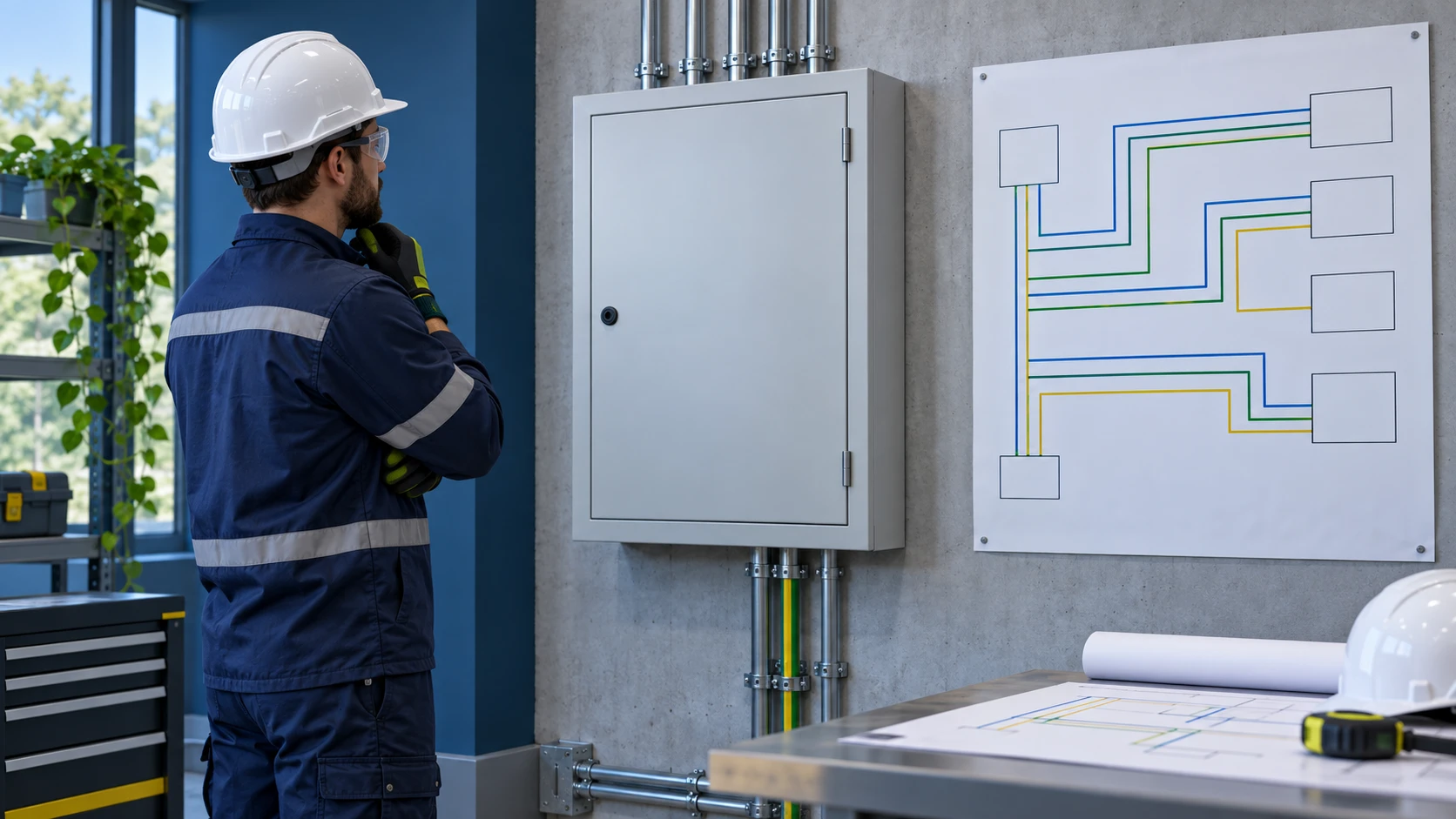

2. KEC 정보는 도면의 안전 조건으로 읽습니다

한국전기설비규정(KEC)은 설비의 안전 기준을 다루며, 도면에서는 전압 구분, 접지·보호, 배선 방식, 전선 식별, 특수장소 조건 같은 설계 의도를 읽는 기준이 됩니다. 대한전기산업연합회의 KEC 공고는 저압 전기설비 범위를 교류 1,000V 이하·직류 1,500V 이하로 규정하고 2021년 1월 1일부터 시행된 내용을 안내합니다. KEC 제정 공고에서 확인할 수 있습니다.

다만 ‘저압’이라는 분류는 손으로 만져도 안전하다는 뜻이 아닙니다. 도면의 전압 표기·접지 기호·보호장치 표시는 설계 정보이고, 실제 작업 전에는 현장 에너지 차단과 무전압 확인 절차가 별도로 필요합니다. 전선 색상도 단서일 뿐입니다. KEC FAQ는 기존 케이블이나 부스바처럼 피복 색상만으로 식별하기 어려운 경우 종단부의 반영구적 도색·밴드·색 테이프 방식으로 식별할 수 있음을 안내합니다. 따라서 색만 보고 상·중성선·보호도체를 확정하지 말고 도면과 단자 표기를 함께 대조해야 합니다.

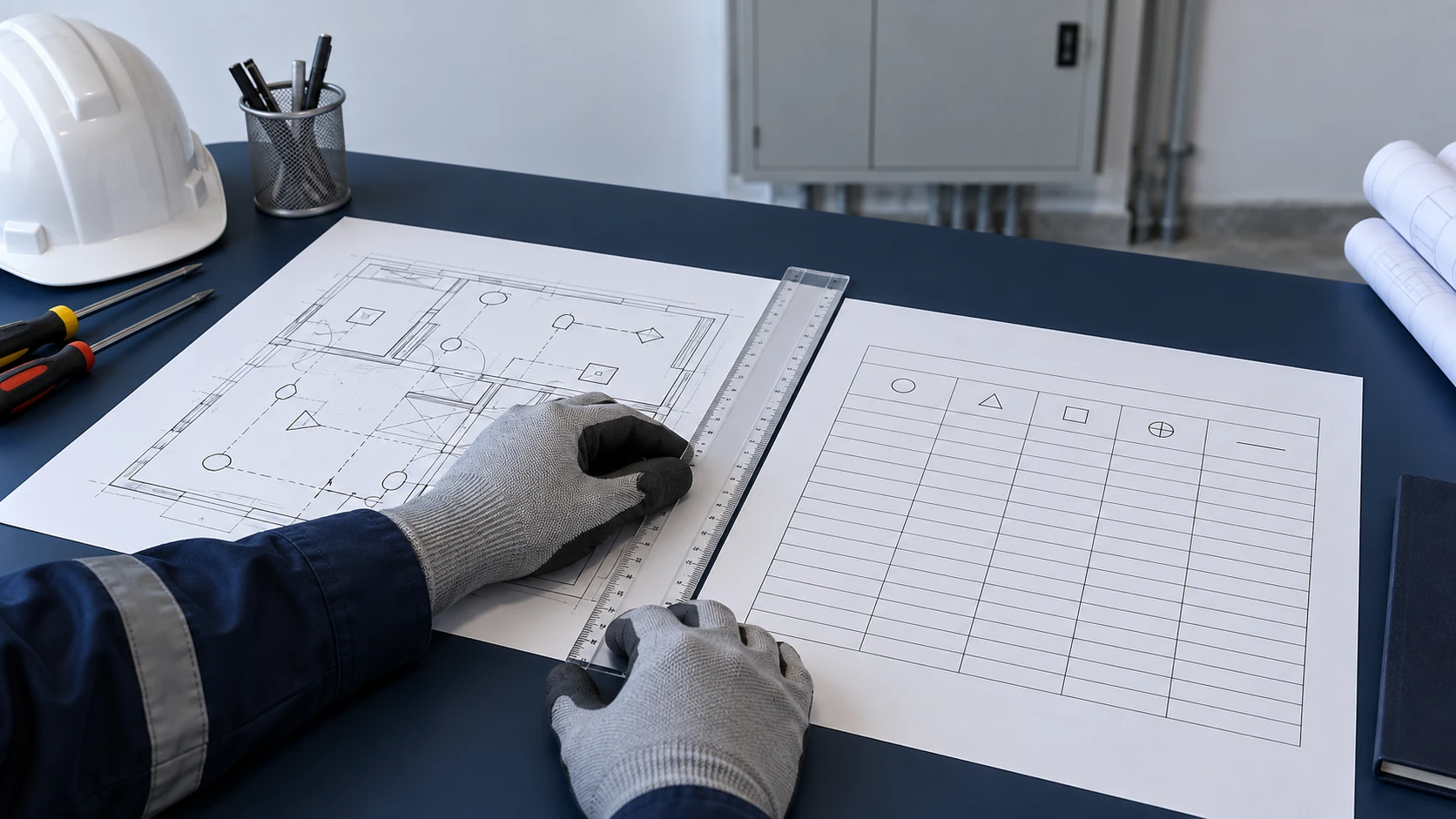

3. 평면도 기호는 범례와 회로표를 함께 봅니다

조명 평면도에서는 등기구, 스위치, 센서, 비상조명 등이 표시되고 전열 평면도에서는 콘센트·전용 부하·설비 전원점이 표시됩니다. 통신 도면에는 정보통신 단자, 배관 경로, 통신실과 분배 지점이 따로 나타날 수 있습니다. 하지만 특정 모양 하나가 어느 현장에서나 같은 기기를 뜻한다고 외우는 방식은 위험합니다. 가장 정확한 해석의 근거는 해당 도면 세트의 범례와 기호표입니다.

기호를 볼 때 함께 짝지을 세 가지

• 기호 옆 표기: 기기명·회로번호·설치 높이·수량 같은 보조 표기가 있는지 봅니다.
• 연결선과 분기점: 선이 단순한 배선 경로인지, 제어 관계인지, 관로 표기인지 범례로 구분합니다.
• 분전반 표: 평면도에 적힌 회로번호가 분전반 결선표의 부하명과 맞는지 대조합니다.

예를 들어 조명 스위치와 등기구가 가까이 그려져 있어도 실제로 같은 회로라는 뜻은 아닐 수 있습니다. 회로번호와 결선표, 제어선 표기를 같이 확인해야 합니다. 콘센트 역시 일반 회로인지 특정 설비의 전용 회로인지, 어떤 분전반에서 공급되는지는 도면의 표기와 표를 통해 확인합니다.

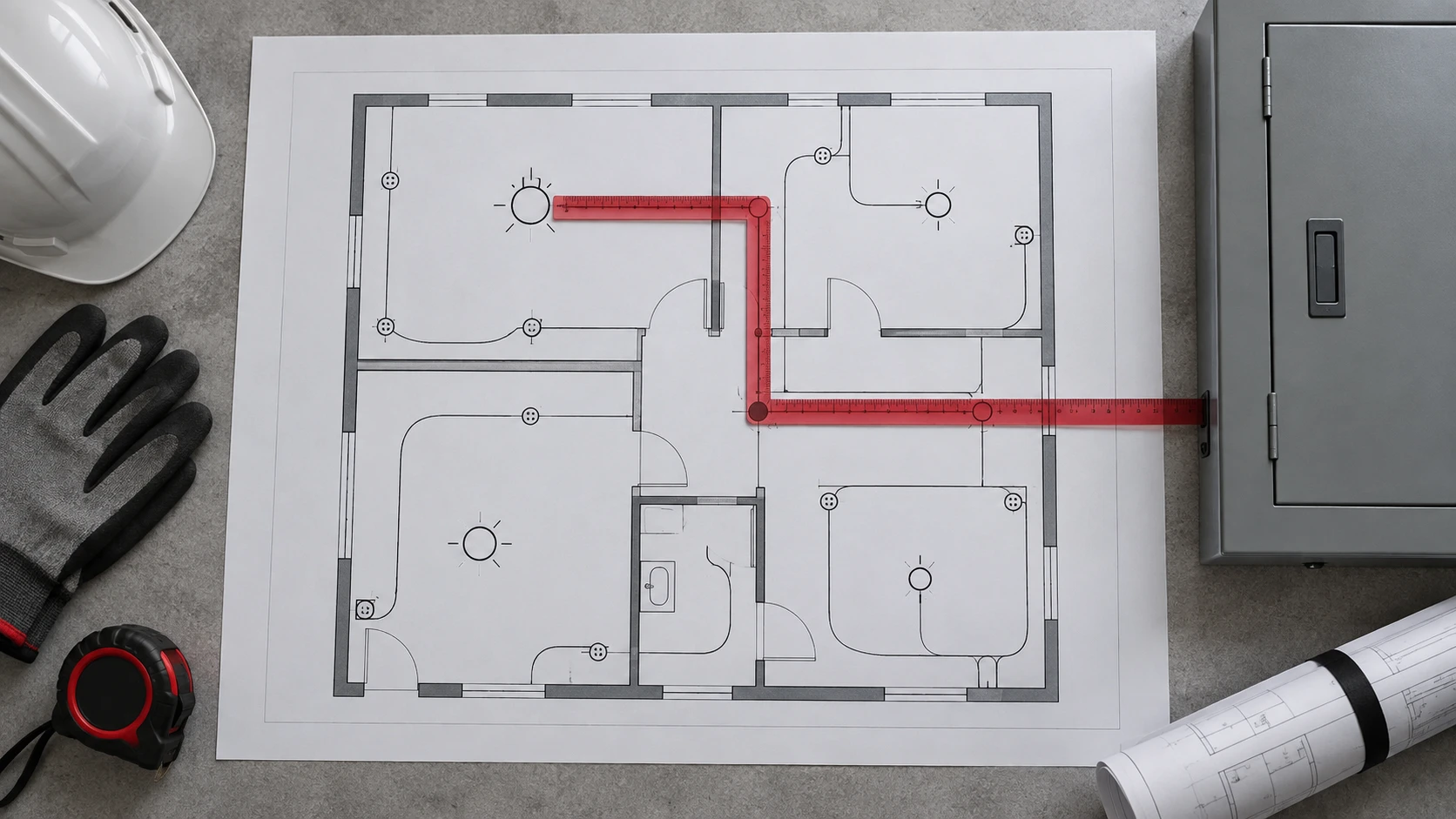

4. 분전반에서 부하까지 한 회로를 따라갑니다

도면 읽기 연습에는 회로 하나를 정해 출발점부터 종점까지 따라가는 방법이 효과적입니다. 먼저 평면도에서 특정 기기의 회로번호를 찾습니다. 다음으로 같은 번호를 분전반 결선표에서 찾아 부하명과 보호장치 정보를 확인합니다. 그 회로가 어느 분전반에 속하는지 단선결선도에서 찾고, 필요하면 간선도에서 상위 전원까지 올라갑니다.

1. 평면도에서 대상 기기와 회로번호를 표시합니다.
2. 분전반 결선표에서 같은 회로번호·부하명·배선 관련 표기를 찾습니다.
3. 분전반 명칭을 단선결선도에서 찾아 상위 분전반 또는 수전 계통과 연결합니다.
4. 현장 라벨과 도면의 명칭이 다르면 현장 변경 기록을 우선 확인하고, 임의로 회로를 조작하지 않습니다.

이 순서는 ‘어디에 전기가 없나’를 추측하는 방법이 아니라 점검 범위를 정리하는 방법입니다. 차단기 위치·배선 굵기·정격은 실제 상태를 확인해야 하며, 회로의 충전 여부는 승인된 시험 절차로 확인합니다.

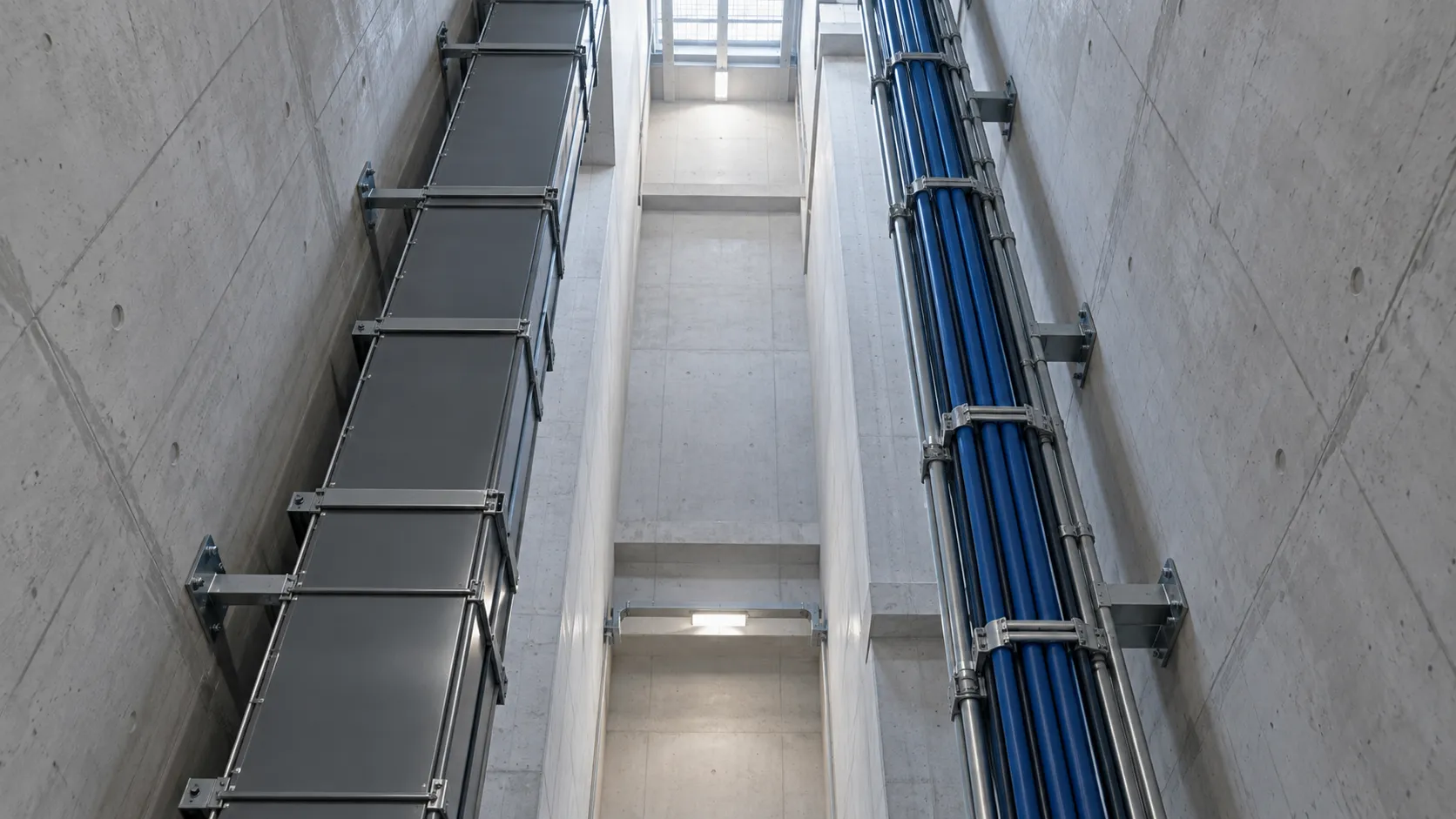

5. EPS·간선·통신 도면은 경계를 나눠 읽습니다

세대나 점포의 평면도만 보면 전기 흐름이 방 안에서 끝나는 것처럼 보이지만, 실제 전원은 간선과 분전반을 거쳐 수전설비까지 이어집니다. EPS는 전력·통신·설비 배관이 수직으로 지나가는 공간을 가리키는 경우가 많지만, 정확한 역할과 명칭은 건물과 도면 범례에 따라 확인해야 합니다. 층간을 오르내리는 선은 간선도와 계통도에서 다시 확인하면 흐름이 정리됩니다.

전력과 통신은 서로 연관되지만 도면상 공종과 관리 기준이 다를 수 있습니다. 통신실, 통신 배관, CCTV, 홈네트워크 같은 요소는 통신 도면의 범례와 상세도를 기준으로 보고, 전력 간선·접지·보호장치와 혼동하지 않습니다. 여러 공종의 도면이 같은 공간을 가리킬 때는 설비 간 간섭, 침수 가능성, 유지보수 접근성 같은 건축·기계 조건도 함께 확인합니다.

6. 도면 검토는 네 가지 질문으로 정리합니다

초보자가 도면을 읽은 뒤에는 ‘기호를 많이 알았다’보다 아래 네 질문에 답할 수 있는지 확인하는 편이 실무적입니다. 이 질문은 주거·상업시설의 기본 점검 흐름이며, 설계 적합성 판정이나 법정 검사를 대신하지 않습니다.

검토 질문	연결해 볼 도면	확인 목적
어디서 전원을 받는가?	단선결선도, 간선도, 분전반 표	상위 계통과 분전반 관계 파악
무엇을 공급·제어하는가?	조명·전열·동력 평면도	부하와 회로번호 대응
어떤 방식으로 보호하는가?	분전반 표, 주기 사항, 상세도	보호장치·접지·배선 조건의 설계 의도 확인
현장과 무엇이 달라졌는가?	준공도, 개정표, 점검 기록, 현장 라벨	도면 최신성·변경 이력 확인

자주 묻는 질문

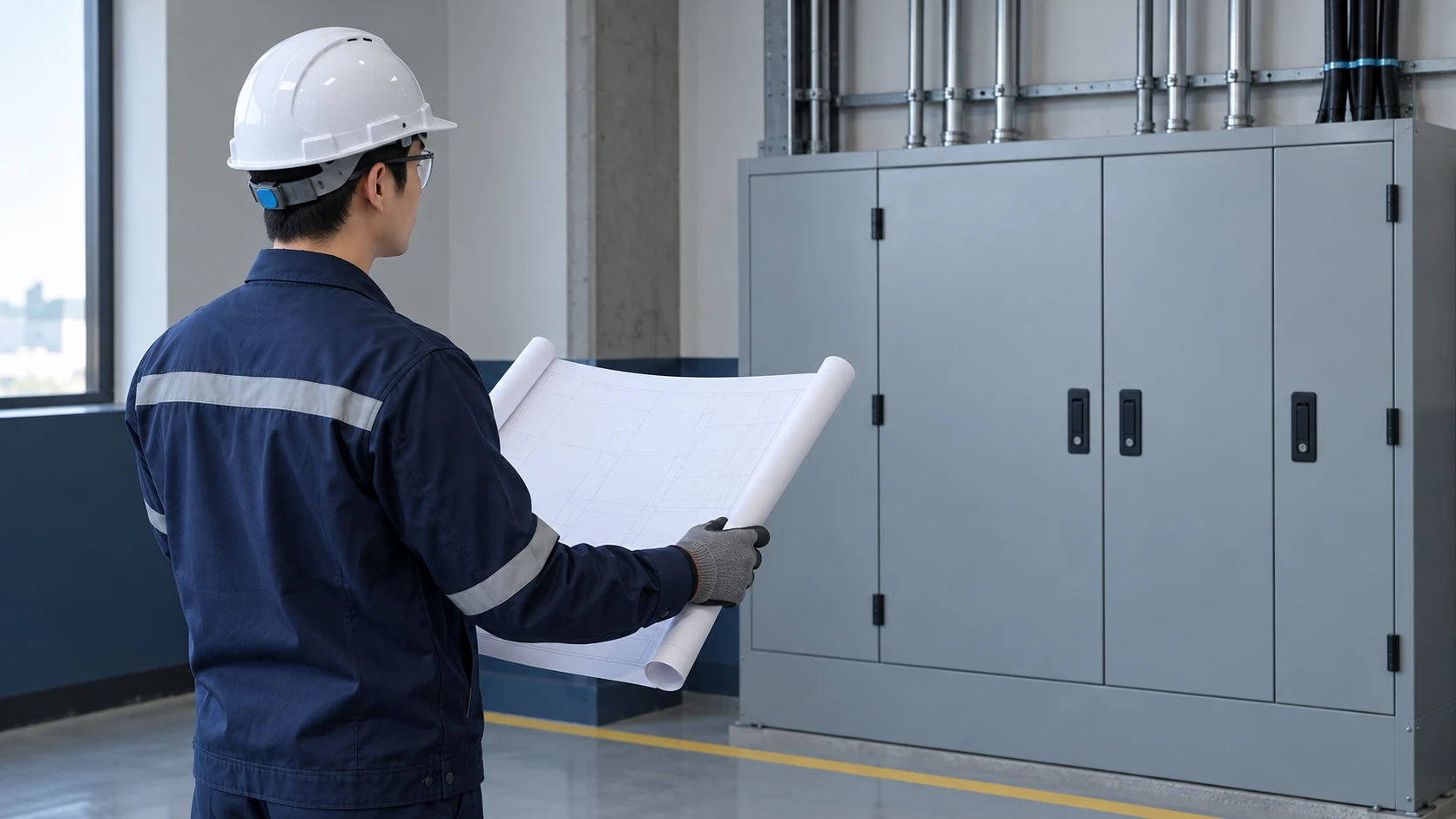

결론: 도면은 현장의 답안지가 아니라 점검의 출발점입니다

전기 도면을 잘 읽는 첫 단계는 기호를 단독으로 해석하지 않는 것입니다. 최신 도면인지 확인하고, 범례를 읽고, 회로번호를 분전반 표와 연결하며, 단선결선도와 간선도로 전원의 출발점을 확인하세요. 그 다음에야 평면도의 기호가 설비의 위치와 역할을 설명하기 시작합니다.

특히 전기설비의 실제 상태는 도면과 다를 수 있습니다. 증설·보수·현장 변경이 있었거나 라벨이 불명확하다면, 도면을 근거로 활선 접근이나 임의 조작을 하지 말고 현장 절차에 따라 인계·확인하는 것이 안전합니다. 정보 확인 기준일은 2026년 9월 21일입니다.

출처 및 참고 사이트

• 대한전기산업연합회, 한국전기설비규정(KEC) 제정 공고 — 저압 전기설비 범위 및 2021년 시행 안내
• 대한전기산업연합회, KEC 시행 시 전선색상 기준 FAQ — 전선 식별 및 종단부 색상 표시 안내
• 대한전기산업연합회, 전기설비기술기준 고시 목록 — 최신 제·개정 고시 확인 경로
