절연저항 측정의 핵심은 ‘큰 숫자 하나’를 얻는 일이 아니라, 전로의 종류에 맞는 시험전압으로 부하를 분리한 정전 상태에서 측정하고 그 결과를 KEC 기준 및 이전 기록과 함께 판단하는 데 있습니다. 220V·380V 계통을 포함해 FELV 및 500V 이하 저압 전로는 원칙적으로 DC 500V에서 1.0MΩ 이상이 기준입니다. 다만 SPD 등 시험전압에 영향을 받거나 손상될 수 있는 기기는 먼저 분리해야 합니다.
안전 고지
목차
KEC 기준: 전압별 시험전압과 최소 절연저항
현행 전기설비기술기준의 KEC 130 해설은 저압 전로의 절연저항 측정전압과 기준값을 구분합니다. 일상적으로 말하는 ‘220V·380V는 1MΩ’는 대체로 맞지만, 정확한 판정은 대지전압이 아니라 전로의 사용전압 구분과 설비 조건을 함께 봐야 합니다. 한국전기협회의 KEC 질의응답도 3상 3선식 220V 및 3상 4선식 220/380V 모두 1.0MΩ 이상이라고 안내합니다.

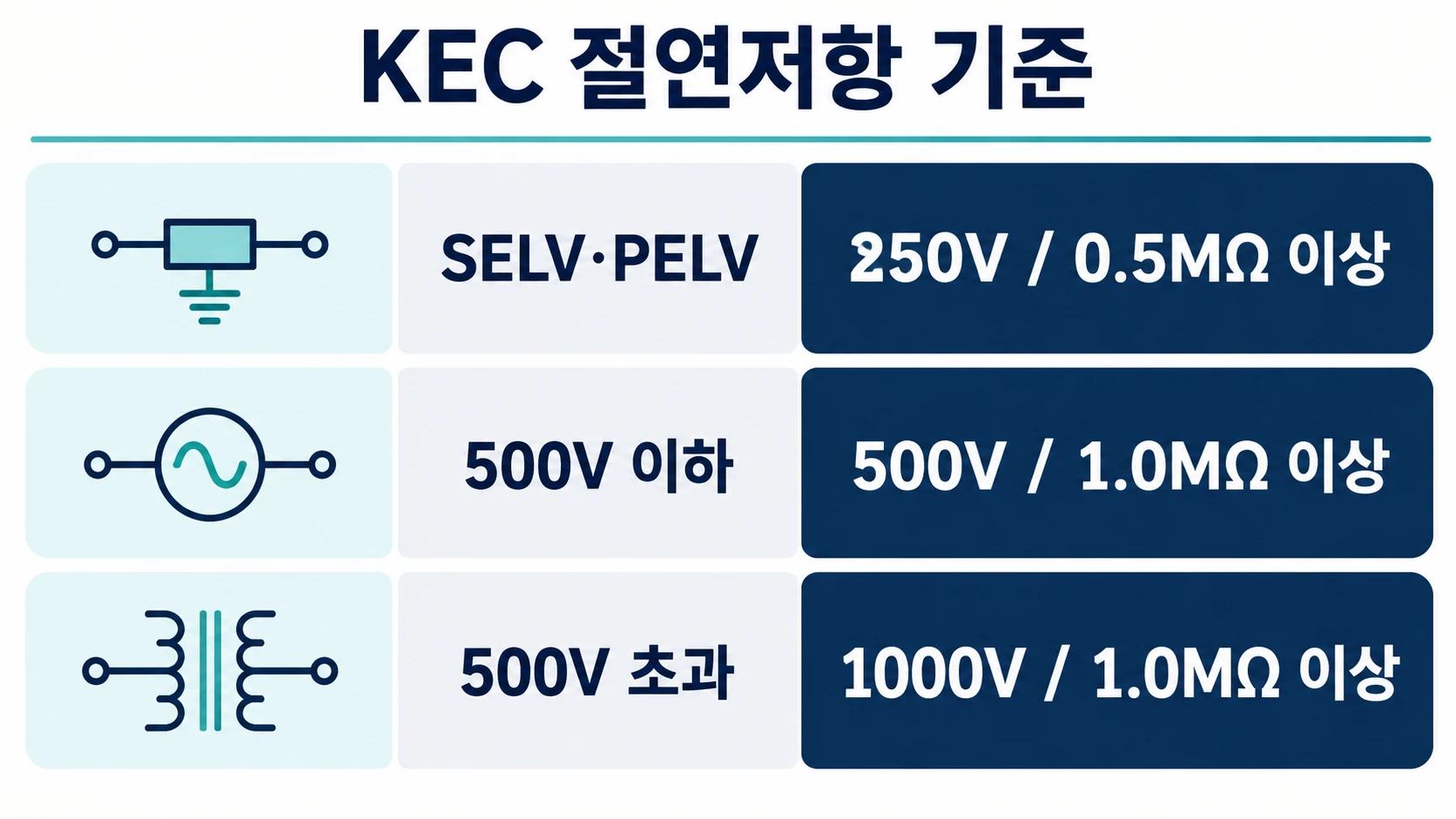

| 전로 구분 | DC 시험전압 | 절연저항 기준 |
|---|---|---|
| SELV 및 PELV | 250V | 0.5MΩ 이상 |
| FELV, 500V 이하 | 500V | 1.0MΩ 이상 |
| 500V 초과 | 1,000V | 1.0MΩ 이상 |
기준 출처: 전기설비기술기준의 KEC 130 해설. 설비별 검사·점검 기준이나 제조사 시험조건이 별도로 있는 경우에는 해당 요구사항도 확인합니다.
절연저항 측정이 곤란한 경우에는 저항성분의 누설전류가 1mA 이하인지를 확인하는 방식이 쓰입니다. 이는 ‘어떤 누설전류나 1mA’라는 뜻이 아니라, 정전·분리 시험이 곤란한 상황에 대한 대체 판단 조건입니다. 일반용전기설비 점검 고시에도 1mA 이하일 때 ‘누설적합’으로 처리하는 기준이 확인됩니다.
따라서 운영 중인 병원·데이터센터처럼 정전이 곤란한 설비는 임의로 메거 시험을 강행하기보다, 위험성 평가와 해당 설비의 유지관리 절차에 따라 누설전류 측정을 검토해야 합니다. 부하의 정상적인 고주파·정전용량 성분까지 포함한 클램프 값과 ‘저항성분 누설전류’는 같은 의미가 아닐 수 있으므로, 계측기 방식과 판정 대상을 기록해 두는 것이 좋습니다.
측정 전 준비: 정전·부하 분리·기기 보호
불량 위치를 찾기 전에 먼저 측정 대상의 경계를 분명히 해야 합니다. 차단기가 내려갔더라도 다른 전원, UPS·비상전원, 태양광 인버터, 제어회로에서 역급전될 수 있으므로 무전압을 확인한 뒤 작업합니다. ‘차단기를 내렸다’는 사실만으로 시험 가능 상태가 되었다고 판단하지 않는 이유입니다.

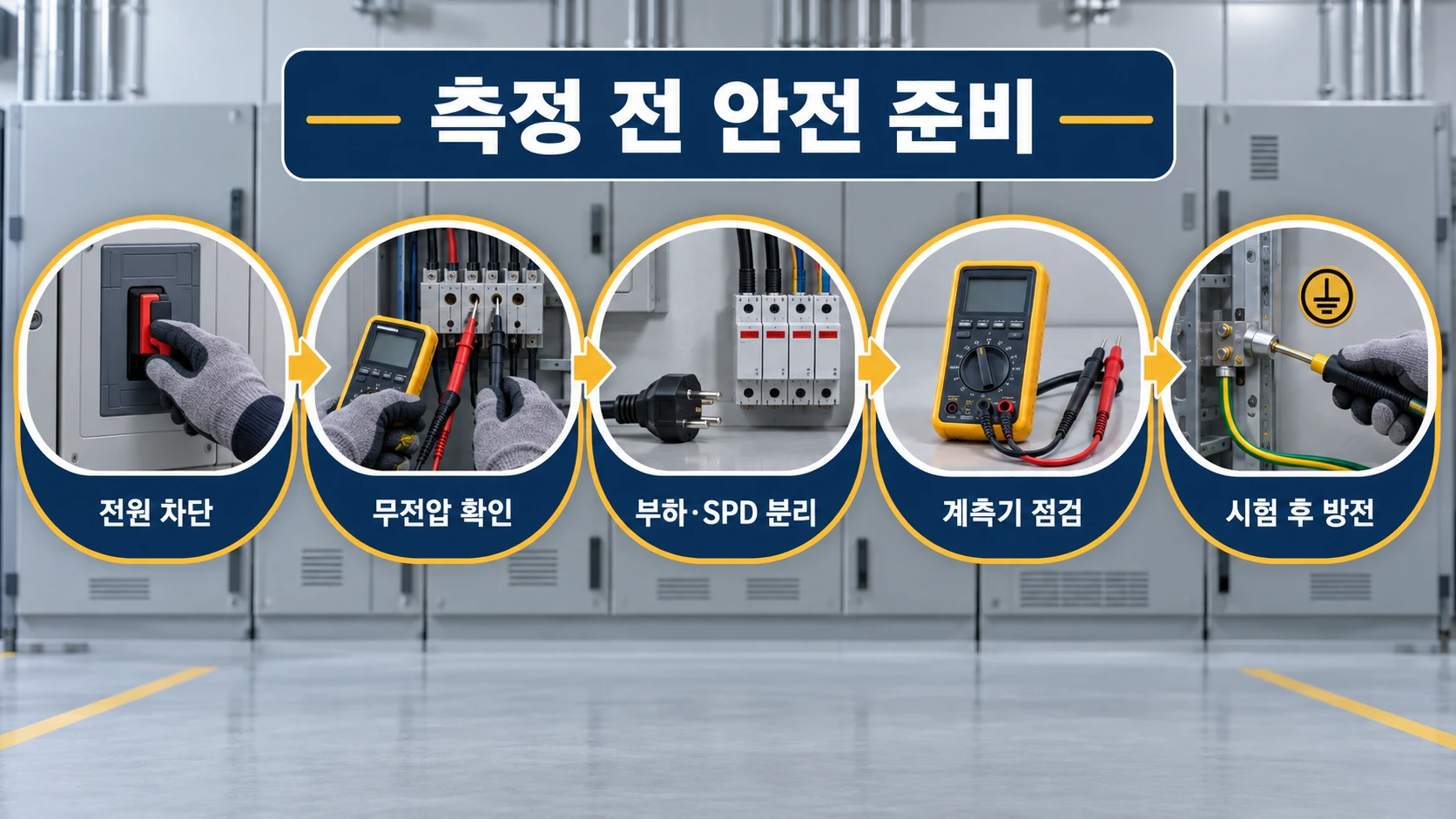

- 작업 범위와 단선결선도를 확인합니다. 어느 차단기 하부, 어느 케이블·부하까지를 측정하는지 표시합니다.
- 전원을 차단하고 잠금·표지 후 무전압을 확인합니다. 축전장치·예비전원·자동절체 회로도 범위에 포함합니다.
- 부하와 민감한 기기를 분리합니다. KEC 해설은 SPD 또는 시험에 영향을 받거나 손상될 수 있는 기타 기기를 분리하도록 안내합니다. 분리가 곤란할 때 250V DC로 낮춰 측정할 수 있으나, 이때도 1MΩ 이상이라는 조건을 제시합니다.
- 계측기를 점검합니다. 제조사 지침에 따라 배터리·리드·영점 또는 단락/개방 표시를 확인하고, 정격 시험전압을 대상 회로에 맞춥니다.
- 시험 뒤 방전 계획을 세웁니다. 케이블·콘덴서성 부하는 시험 후 전하가 남을 수 있으므로, 제조사 지침과 현장 절차에 따라 방전한 뒤 재접속합니다.
SPD가 연결된 상태의 500V·1,000V 메거 시험은 특히 주의합니다.
값 읽기와 추세 관리: 1분 값, 환경, PI의 범위

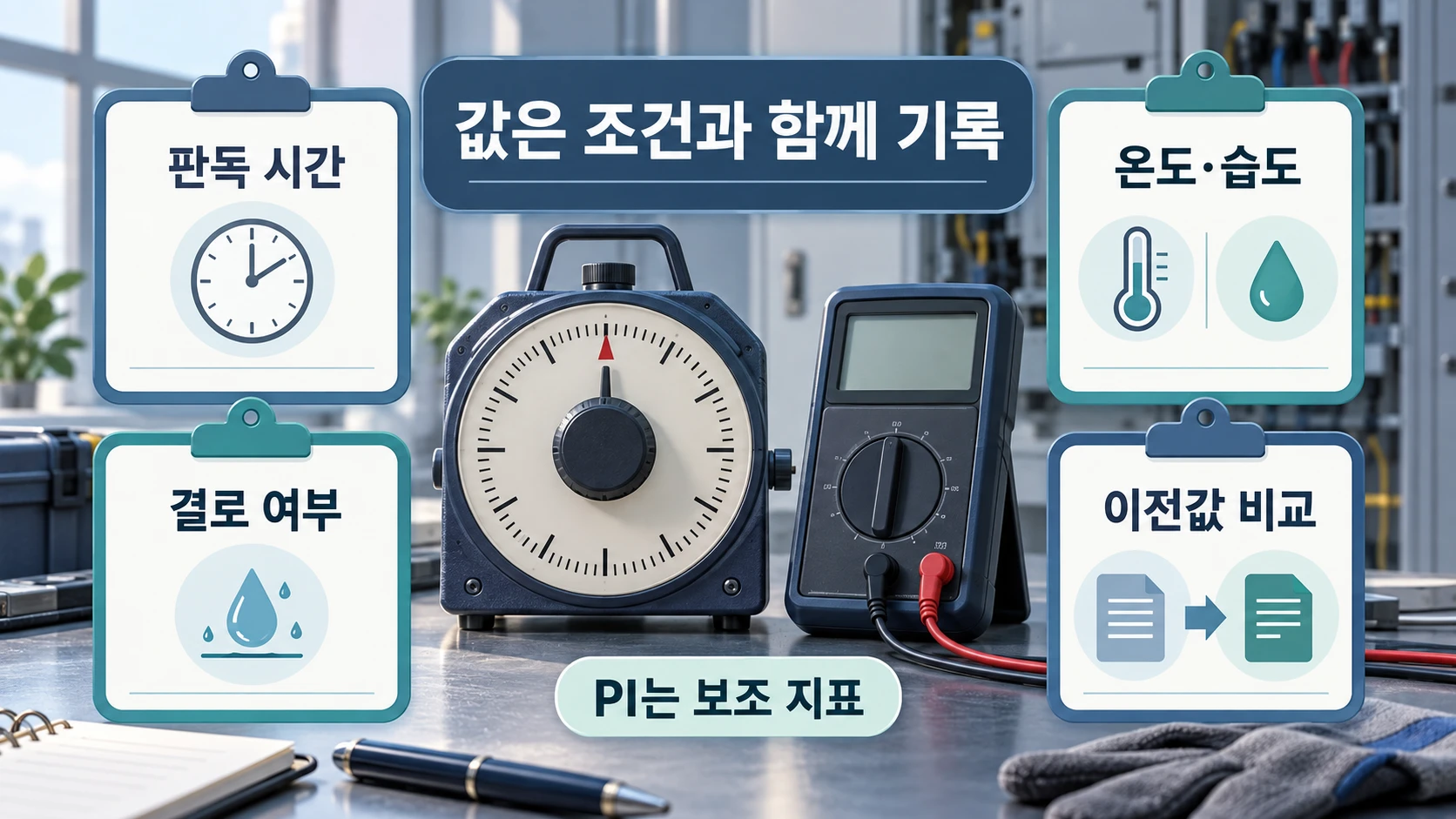

절연저항계의 표시값은 시험을 시작한 순간부터 움직일 수 있습니다. 케이블과 절연체에는 충전전류·흡수전류가 나타나므로, 측정 시간과 읽은 시점을 함께 기록하지 않으면 다음 점검 결과와 비교하기 어렵습니다. 현장 절차나 장비 설명서에서 1분 판독을 정했다면 그 시점을 동일하게 유지해 추세를 보는 방식이 실무적으로 유용합니다.
온도·습도·오염·표면 결로는 결과에 영향을 줄 수 있습니다. 그러나 ‘습도 몇 %에서 저항이 정확히 몇 분의 1로 떨어진다’는 단일 수치를 모든 설비에 적용할 수는 없습니다. 측정일시, 온도·습도, 전원 차단 범위, 분리한 부하, 시험전압, 판독 시간, 측정 단자를 함께 남기면 계절과 공사 이후의 변화를 훨씬 안전하게 해석할 수 있습니다.
PI(분극지수)는 통과·불합격을 대신하지 않습니다
PI는 통상 10분 절연저항을 1분 절연저항으로 나눈 비율로 설명됩니다. 이 값은 대형 회전기·고압 설비 등에서 절연 상태의 시간 특성을 살피는 보조 진단 지표로 활용될 수 있습니다. 하지만 저압 분기회로의 KEC 130 판정값을 대신하는 공통 합격선은 아닙니다. 설비 제조사 매뉴얼, 적용 표준, 유지관리 기준이 PI 시험을 요구하는지 먼저 확인하고, 회로 특성에 맞지 않으면 1분값·누설전류·과거 기록을 중심으로 판단합니다.
이상값이 나왔을 때: 회로 격리와 구간 압축
기준 미달이나 평소보다 큰 저하가 확인되었다고 바로 케이블 불량으로 단정할 수는 없습니다. 연결 부하, SPD, 제어기, 차단기 하부, 접속부 등 측정 범위 안의 모든 것이 결과에 영향을 줍니다. 먼저 회로와 부하를 분리해 ‘어느 경계에서 값이 달라지는지’를 확인해야 합니다.

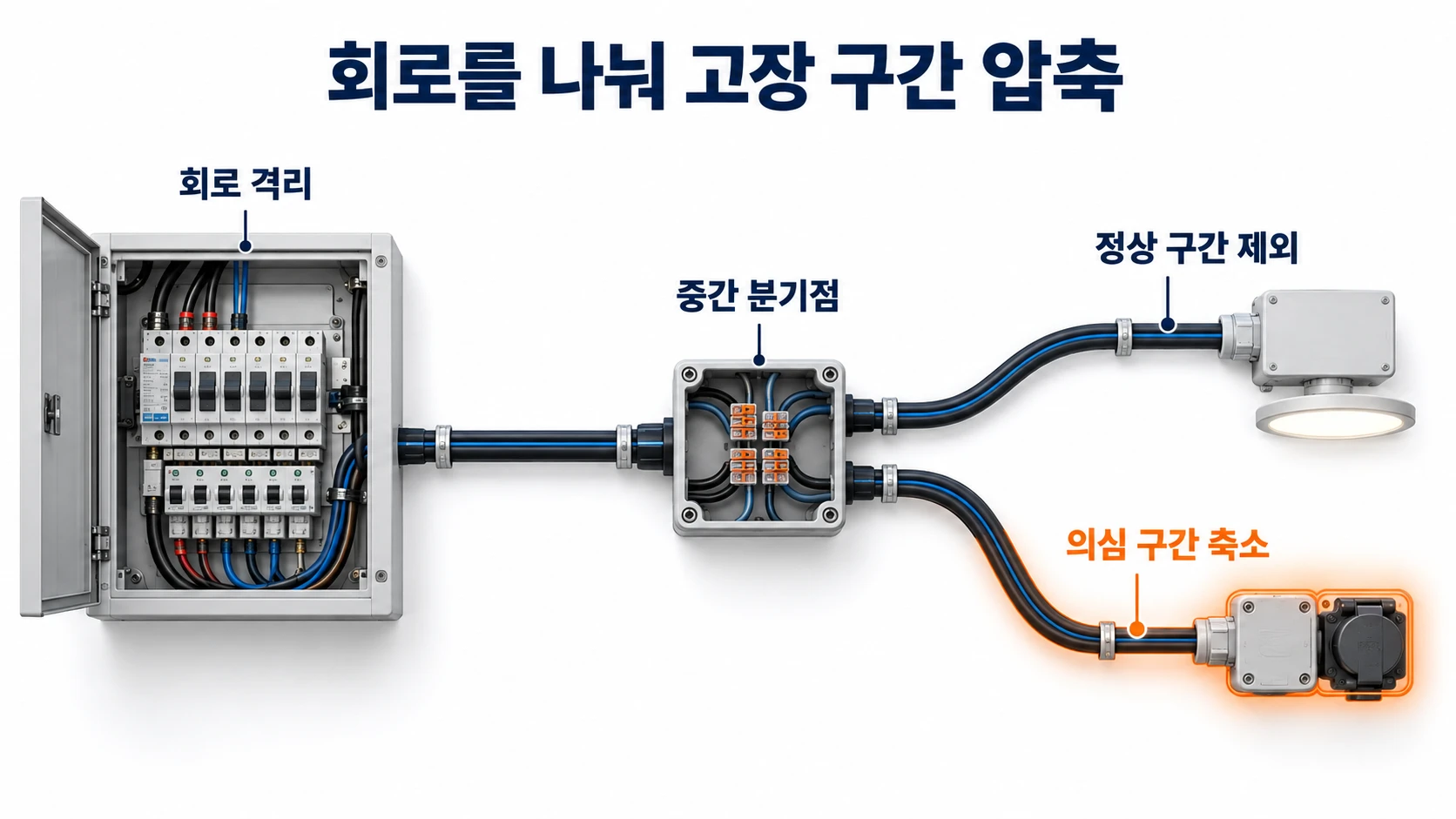

고장 구간 압축의 원칙
이 방법은 ‘이진 탐색’처럼 범위를 절반에 가깝게 줄이는 사고방식이지만, 실제 현장에서는 접근성·정전 범위·접속부 상태·공사 이력에 따라 분할점이 달라집니다. 활선 상태에서 접속함을 열어 탐색하거나, 보호도체가 불량한 상황에서 중성선을 접지 대용으로 쓰는 행위는 별개의 위험을 만들 수 있으므로 제외합니다. 이상 구간이 좁혀지면 수분 유입, 피복 손상, 접속부 오염·탄화, 연결 기기 불량을 해당 설비의 정비 절차에 따라 확인합니다.
기록과 방전까지 포함한 마무리 절차
좋은 절연저항 진단은 측정값만 남기지 않습니다. 다음 점검자가 같은 조건을 재현할 수 있도록 기록을 남기고, 복구 전에는 시험전압으로 충전된 부분을 안전하게 방전해야 합니다. 특히 케이블이 길거나 필터·콘덴서가 연결된 설비는 잔류전하 관리가 중요합니다.
| 기록 항목 | 남겨야 하는 내용 |
|---|---|
| 대상·경계 | 분전반/회로명, 측정 단자, 분리한 부하와 보호기기 |
| 시험 조건 | 시험전압, 판독 시간, 계측기 모델·교정 또는 점검 상태 |
| 환경·결과 | 측정일시, 온도·습도 또는 결로 여부, 측정값, 이전값과의 차이 |
| 조치·복구 | 격리 구간, 발견 사항, 방전 확인, 재접속·재투입 확인자 |
절연저항이 1.0MΩ 이상이라도 신설 설비의 기준선과 노후 설비의 추세는 다르게 읽어야 합니다. 기준을 통과한 뒤에도 이전 기록보다 급격히 낮아졌거나 습기·공사·과열 이력이 있다면 원인을 확인하는 편이 안전합니다. 반대로 한 번의 낮은 값만으로 교체를 결정하기보다는, 분리 범위와 시험 조건을 검토한 재측정으로 판단 근거를 확보합니다.
자주 묻는 질문
Q 220V 또는 380V 회로는 모두 1MΩ 이상인가요?
일반적인 220V·380V 저압 전로는 FELV 및 500V 이하 구분에 해당해 DC 500V, 1.0MΩ 이상을 적용합니다. 다만 SELV·PELV인지, 500V를 초과하는지, 설비별 별도 기준이 있는지는 도면과 KEC 적용 범위를 확인해야 합니다.
Q 정전할 수 없으면 메거 대신 누설전류를 재도 되나요?
절연저항 측정이 곤란한 경우에는 저항성분 누설전류 1mA 이하를 확인하는 기준이 있습니다. 단순 클램프 전류가 같은 측정량인지, 계측기와 현장 절차가 그 성분을 판정하도록 되어 있는지는 별도로 확인해야 합니다.
Q 1분값이 합격이면 PI 시험은 생략해도 되나요?
저압 전로의 KEC 기본 판정에는 PI가 필수 항목으로 제시되지 않습니다. 대형 전동기·발전기처럼 제조사 또는 유지관리 기준이 PI를 요구하는 설비라면 별도 절차로 수행하고, 그렇지 않다면 같은 조건의 1분값과 이력 비교가 우선입니다.
결론: 수치보다 먼저 맞춰야 할 것은 시험 조건입니다
절연저항 측정은 KEC의 최소 기준을 확인하는 동시에, 설비 열화를 조기에 발견하는 예방정비 도구입니다. 우선 회로를 안전하게 정전·격리하고 부하와 SPD를 보호한 뒤, 전로 구분에 맞는 시험전압으로 측정하세요. 정전이 곤란한 경우에는 저항성분 누설전류 기준을 별도 절차로 검토하고, 결과에는 시간·환경·분리 범위를 남기는 것이 핵심입니다. 기준일은 2026년 9월 11일이며, 현장 적용 전에는 최신 고시와 설비별 유지관리 지침을 다시 확인해야 합니다.
